Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Παράμετρος

Μήκος Σύν­δεσης Θόλου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Μετα­τροπή Στέγης - Θόλος”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Στέ­γης που σχηματίζουν μία κυρτή γωνία.

Μήκος Γεί­σων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Γείσο”, στον διάλογο Ρυθμί­σεις Ειδικής Ακμής.

Μήκος Σύν­δεσης Ακραίου Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Ακραίος Τοίχος”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, είναι μία ακμή η οποία ενώνει έναν Τοίχο και κλίνει προς τα κάτω κατά μήκος του Τοίχου.

Μήκος Αετωμάτων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Αέτωμα”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Μέθοδος Γεωμετρίας

Μονοεδρική, Πολυε­δρική

Στέγη - Μέθοδος Γεωμετρίας

Εμβαδόν της Στέγης/Άνω (Μικτό)

Εμβαδόν της κάτω επιφάνειας της Στέ­γης, συμπεριλαμβα­νομένης της επιφάνειας όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

Εμβαδόν του Χείλους Στέγης (Μικτό)

Εμβαδόν επιφά­νειας του χείλους της Στέγης, συμπε­ριλαμβανομένης της επιφάνειας όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

Εμβαδόν της Στέγης/Άνω (Μικτό)

Εμβαδόν της κάτω επιφάνειας της Στέ­γης, συμπεριλαμβα­νομένου του εμβαδού όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

Μήκος Υδροκρι­τών (Κυρ­τών)

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Υδρο­κρίτης Κυρτών”, στον διάλογο Ρυθμί­σεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο παρακείμενων επιπέ­δων τα οποία συναντώνται σε έναν Υδρο­κρίτη Κυρτών

Εμβαδόν Επιφάνειας Οπών

Συνολικό εμβαδόν επιφάνειας όλων των οπών της Στέ­γης.

Μήκος Σύν­δεσης Κοι­λώματος

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Μετα­τροπή Στέγης - Κοίλωμα”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Στέ­γης που σχηματίζουν μία κοίλη γωνία.

Εμβαδόν της Στέγης/Κάτω (Καθαρό)

Εμβαδόν Επιφά­νειας του κάτω μέρους της Στέγης

Μειωμένο από οπές, περικοπές και Πρά­ξεις Μεταξύ Στερεών (ΠμΣ).

Αριθμός Οπών

Αριθμός οπών της Στέγης

Οι Οπές δημιουργούνται στην Στέγη είτε χειροκίνητα, είτε περικόπτονται από Φεγ­γίτες που τοποθετούνται στη Στέγη.

Αριθμός Φεγγιτών

Ο αριθμός των Φεγ­γιτών που είναι τοποθετημένοι στη Στέγη.

Εμβαδόν Επιφάνειας Φεγγιτών

Συνολικό εμβαδόν επιφάνειας όλων των Φεγγιτών που τοποθετήθηκαν στη Στέγη.

Μήκος Κορυφών

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Κορυφή”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή στο άνω άκρο μίας Μονο­εδρικής Στέγης.

Κλίση

Κλίση της Στέγης.

Η Κλίση ρυθμίζεται στο Πάνελ Γεωμετρία και Τοποθέτηση αλλά μπορεί να προσαρ­μοστεί για οποιαδήποτε Έδρα Στέγης.

Μήκος Κορ­φιάδων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Κορ­φιάς”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Στέ­γης που συναντώνται σε έναν κορφιά.

Επίπεδο Στέγης

Στην περίπτωση μίας πολυεπίπεδης Στέγης, υποδεικνύει το Επίπεδο Στέγης στο οποίο ανήκει η αναφερόμενη έδρα Στέγης.

Οι αριθμοί Επιπέδου Στέγης φαίνονται στο πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληρο­φοριών.

Μήκος Σύν­δεσης Πλευ­ρικού Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Πλευρι­κός Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

 Τυπικά, η ακμή Στέγης η οποία ενώνει έναν Τοίχο και τρέχει κατά μήκος του Τοί­χου, οριζοντίως.

Πάχος

Πάχος Στέγης, μετρημένο κάθετα στην επιφάνεια ανα­φοράς.

Η τιμή Πάχους ρυθμίζεται στο πάνελ Γεω­μετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληροφοριών. (Μπορεί να εμφανιστεί είτε ως κάθετη, είτε ως κατακόρυφη μέτρηση).

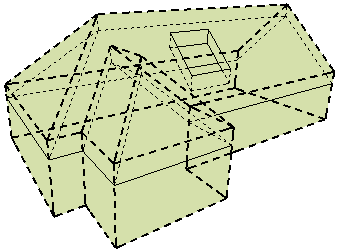

Στερεό Περικοπής

Κάτω από Άξονες Περιστροφής ή Κάτω από Περί­γραμμα

Ρυθμίστε στο Πάνελ Μοντέλο των Ρυθμί­σεων Στέγης.

Προσδιορίζει τη γεωμετρία του Στερεού Περικοπής που επενεργεί σε άλλα στοι­χεία όταν περικόπτονται από αυτήν τη Στέγη.

Μήκος Υδροκρι­τών (Κοί­λων)

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Υδρο­κρίτης Κοίλων”, στον διάλογο Ρυθμί­σεις Ειδικής Ακμής.

Κατακό­ρυφο Πάχος

Πάχος Στέγης, μετρημένο κατακό­ρυφα στην επιφά­νεια αναφοράς.

Η τιμή Πάχους ρυθμίζεται στο πάνελ Γεω­μετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληροφοριών (Μπορεί να εμφανιστεί είτε ως οριζόντια, είτε ως κατακόρυφη μέτρηση).
