Παράμετρος
Σύντομη Περιγραφή
Εκτενής Περιγραφή
Τύπος Κατασκευής
Τύπος Δομής Σκάλας: Μονολιθική, Δοκός, Βαθμιδοφόροι, ή Προβολοδόμηση

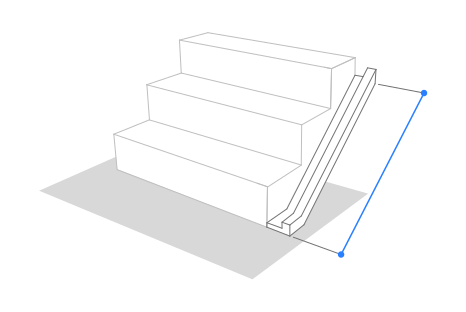

Μήκος Αποστράγγισης
Μήκος Αποστράγγισης (μόνο Μονολιθική Δομή)

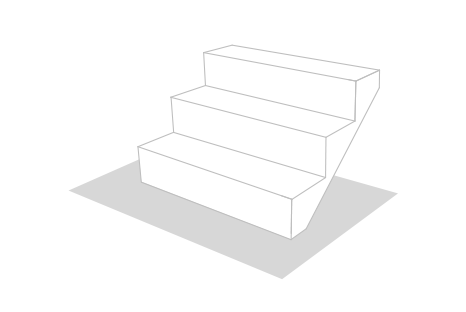

Θέση Αποστράγγισης
Θέση Αποστράγγισης (Δεξιά και/ή Αριστερά, σε σχέση με την κατεύθυνση της βασικής γραμμής Σκάλας).
Αναθέστε στο Πάνελ "Αποστράγγιση σε Βραχίονα" των Ρυθμίσεων Σκάλας (μόνο Μονολιθική Δομή)

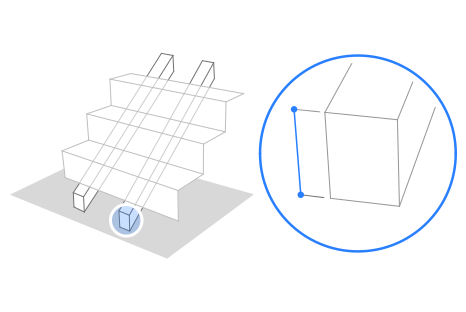

Ύψος Διατομής
Διάσταση Διατομής του φορέα της Δομής.
Δεν αφορά τη Μονολιθική δομή.
Πλάτος Διατομής
Διάσταση Διατομής του φορέα της Δομής.
Δεν αφορά τη Μονολιθική δομή.

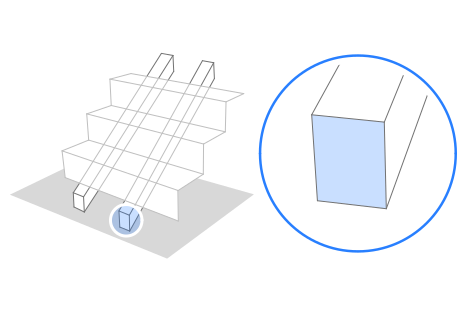

ΠxΥ Διατομής
Διάσταση Διατομής του φορέα της Δομής.
Δεν αφορά τη Μονολιθική δομή.

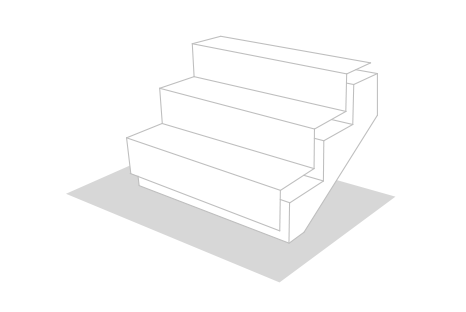

Δευτερεύον Πάχος
Όπως στις Ρυθμίσεις - αφορά Μονολιθικές Δομές Βραχιόνων με σχήμα Βαθμιδωτό ή Μεταβλητού Πάχους.
Τύπος Σχήματος
Σχήμα του κάτω μέρους της Σκάλας, όπως ορίζεται στις Ρυθμίσεις Δομής Βραχίονα.
Επίπεδο, Βαθμιδωτό, Μεταβλητού Πάχους, ή Πλήρες (για Μονολιθικές Δομές Βραχιόνων)
Ευθύγραμμο ή Βαθμιδωτό (για Βραχίονες τύπου-Δοκός)
3D ΎψοςΔομής Σκάλας
Ύψος δομής Σκάλας στο 3D
Μετρημένο από το χαμηλότερο έως το υψηλότερο σημείο z του βραχίονα
Δείκτης Βραχίονα Δομής Σκάλας
Αριθμός Βραχίονα
Οι δομές βραχιόνων αριθμούνται διαδοχικά
Δείκτης Πλατύσκαλου Δομής Σκάλας
Αριθμός Πλατύσκαλου
Η Δομές Πλατύσκαλων (εάν υπάρχουν) αριθμούνται διαδοχικά

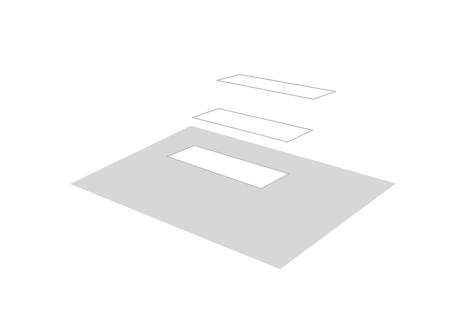

Θέση Δομής Σκάλας
Για Βαθμιδοφόρους: Τοποθέτηση Αριστερά ή Δεξιά. Όλες άλλες Δομές παρατίθενται ως "Κάτω από Σκάλα."
Πάχος
Πάχος του στοιχείου Δομής (όπως στις Ρυθμίσεις).
