Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Μείωση Εμβαδού

Το Υπολογισμένο Εμβαδόν ως ποσο­στό του Μειωμένου Εμβαδού.

Στις Ρυθμίσεις Χώρου - Πάνελ Εμβαδομέ­τρηση: Εάν τσεκάρετε το "Μείωση κατά" ένα ορισμένο ποσοστό, το αποτέλεσμα δίνει το Υπολογισμένο.

(Για παράδειγμα: Εάν το "Μείωση κατά" είναι 20%, το εμβαδόν υπολογίζεται στο 80%)

Υπολογι­σμένο

Το εμβαδόν του Χώρου, μετά το Μει­ωμένο Εμβαδόν, μειώνεται περαι­τέρω από την τιμή του ποσοστού που ορίστηκε στο Πάνελ Εμβαδομέτρηση των Ρυθμίσεων Χώρου.

Στις Ρυθμίσεις Χώρου - Πάνελ Εμβαδομέ­τρηση: τσεκάρετε το "Μείωση κατά", και εισάγετε ένα ποσοστό προς αφαίρεσή του από το Μειωμένο Εμβαδόν Χώρου. Το αποτέλεσμα είναι το Υπολογισμένο (εμβα­δόν).

Εμβαδόν Επιφάνειας Πορτών

Συνολικό εμβαδόν επιφάνειας για όλες τις Πόρτες του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Άνοιγμα Πορτών

Συνολικό πλάτος όλων των Πορτών του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Εξαχθέν Εμβαδόν Υποστυλω­μάτων

Το εμβαδόν Υπο­στυλώματος αφαι­ρείται από το Μετρημένο εμβα­δόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει ένα ή περισσότερα Υποστυλώ­ματα. Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Υποστυλώματος ξεπερνά το ελάχιστο που ορίζεται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

Εξαχθέν Εμβαδόν Ράστερ

Το εμβαδόν Ράστερ αφαιρείται από το Μετρημένο εμβα­δόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει Ράστερ. Εάν η Αφαίρεση από Χώρους είναι ενεργοποιημένη για το Ράστερ (δείτε Ρυθμίσεις Ράστερ - Γενικές Ρυθμίσεις), τότε το εμβαδόν Χώρου μειω­μένο κατά το καθορισμένο ποσοστό.

Εξαχθέν Εμβαδόν Χαμηλών

Εμβαδόν χαμηλής οροφής που αφαι­ρείται από το Μετρημένο εμβα­δόν Χώρου.

 Εάν ο Χώρος έχει περικοπεί από μία Στέγη ή ένα Κέλυφος: Το εμβαδόν χώρου μειώνεται κατά τη "Μείωση εμβαδού λόγω Χαμηλής Οροφής" όπως ορίστηκε στις Προτιμήσεις Χώρων.

Εξαχθέν Εμβαδόν Τοίχων

Το εμβαδόν Τοίχων αφαιρείται από το Μετρημένο εμβα­δόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει Τοίχο(ους). Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Τοίχου ξεπερνά το ελάχιστο που ορίζεται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

Πάχος Ορό­φου

Τιμή Πάχους Υπό­βασης.

Ορίζεται στο Πάνελ Όνομα και Τοποθέ­τηση των Ρυθμίσεων Χώρου.

Μετρημένο Εμβαδόν

Συνολικό εμβαδόν του πολυγώνου του Χώρου. Μπορεί να περιλαμβάνει το εμβαδόν των τοί­χων οριοθέτησης, έως τη γραμμή ανα­φοράς τους.

Οι Τοίχοι οριοθέτησης περιλαμβάνονται στο Μετρημένο Εμβαδόν εάν ο Χώρος εκτείνεται μέχρι τη γραμμή αναφοράς τους.

Μετρημένο καθαρό εμβαδόν

Συνολικό εμβαδόν του πολυγώνου του Χώρου. Δεν περι­λαμβάνει το εμβα­δόν οποιουδήποτε τοίχου οριοθέτησης.

Το Εμβαδόν Χώρου μπορεί να μειωθεί περαιτέρω από τα εμβαδά ορισμένων στοιχείων που βρί­σκονται εντός του πολυγώνου του Χώρου.

Το Καθαρό Εμβαδόν δεν περιλαμβάνει το αποτύπωμα των κατασκευαστικών στοι­χείων που βρίσκονται εντός του χώρου

των οποίων η επιλογή "Σχέση με Χώρους" είναι ρυθμισμένη σε "Περί­γραμμα Χώρου".

Η Σχέση με Χώρους είναι διαθέσιμη για

- Τοίχους και Υποστυλώματα: Διάλογος Ρυθμίσεων, Πάνελ Μοντέλο

- Τοιχοπέτασμα: Διάλογος Ρυθμίσεων, Πάνελ Τοποθέτηση Μέλους

Αριθμός Δοκών

Αριθμός των Δοκών του Χώρου.

Μία Δοκός ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Αριθμός Υποστυλω­μάτων

Αριθμός των Υπο­στυλωμάτων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Αριθμός Γωνιών (σε εσοχή)

Κοίλες γωνίες του πολυγώνου του Χώρου.

Αριθμός των Γωνιών

Συνολικός αριθμός γωνιών του πολυ­γώνου του Χώρου.

Αριθμός Πορτών

Αριθμός των Πορ­τών του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Αριθμός Φ. Πηγών

Αριθμός των Φ. Πηγών του Χώρου.

Μία Φ. Πηγή ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Αριθμός Αντικειμέ­νων

Αριθμός των Αντι­κειμένων του Χώρου.

Ένα Αντικείμενο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Αριθμός Τμημάτων Τοίχου

Τμήμα Τοίχου: ένας Τοίχος ο οποίος τρέ­χει κατά μήκος του ορίου του Χώρου.

Αριθμός Παραθύρων

Αριθμός των Παρα­θύρων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Μειωμένο Εμβαδόν

Το εμβαδόν του Χώρου μετά το Μετρημένο Καθαρό Εμβαδόν μειώνεται περαιτέρω από ορι­σμένες μειώσεις σε επίπεδο στοιχείου, σε συνάρτηση με τις Προτιμήσεις Χώρου.

Κατασκευαστικά Στοιχεία: Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Τοίχου/Υποστυ­λώματος ξεπερνά το ελάχιστο που ορίζε­ται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

Ράστερ: Εάν η Αφαίρεση από Χώρους είναι ενεργοποιημένη για το Ράστερ (δείτε Ρυθμίσεις Ράστερ - Γενικές Ρυθμίσεις), τότε το εμβαδόν Χώρου μειωμένο κατά το καθορισμένο ποσοστό.

Εάν ο Χώρος έχει περικοπεί από μία Στέγη ή ένα Κέλυφος: Το εμβαδόν χώρου μειώνεται κατά τη "Μείωση εμβαδού λόγω Χαμηλής Οροφής" όπως ορίστηκε στις Προτιμήσεις Χώρων.

Σχετικό Στοιχείο(α) 3D

Το ID του στοι­χείου(ων) με το οποίο συγκρούεται ο Χώρος στο 3D

Η αντίστοιχη (Γενική) παράμετρος λίστας είναι "Συγκρουόμενοι Χώροι," η οποία παραθέτει τα ονόματα των συγκρουόμε­νων στοιχείων του Χώρου.

Επιφάνεια

Επιφάνεια που ανα­τέθηκε στον Χώρο.

Εξαχθέν Εμβαδόν Συνολικά

Το Συνολικό εμβα­δόν Τοίχου/Υποστυ­λώματος/Τοιχοπετασμάτων/Ράστερ/Χαμηλής Οροφής που αφαι­ρείται κατά τον υπο­λογισμό του εμβαδού Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει ορισμένα στοιχεία.

Ο Υπολογισμός Εμβαδού Χώρου διαφέ­ρει ανάλογα με τη ρύθμιση Σχέσης με Χώρο των στοιχείων που βρίσκονται ενός του πολυγώνου του Χώρου, και των Προ­τιμήσεων Χώρων.

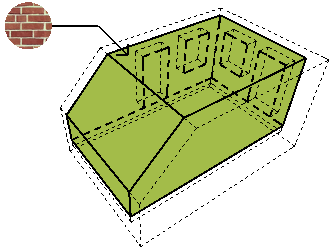

Ενιαία Επι­φάνεια

Το τσεκάρισμα ή μη στο κουτάκι τσεκαρί­σματος υποδεικνύει εάν ο Χώρος χρησι­μοποιεί μία ενιαία επιφάνεια.

Εάν δεν είναι τσεκαρισμένο το κουτάκι, τότε οι έδρες του Χώρου προσλαμβάνουν τις επιφάνειες των στοιχείων που δρουν ως περίγραμμα Χώρου.

Αυτή η τιμή ρυθμίζεται στο Πάνελ Μοντέλο των Ρυθμίσεων Χώρου. Επι­λέξτε μία επιφάνεια για τον Χώρο και στη συνέχεια επιλέξτε: “Χρήση αυτής της Επι­φάνειας σε Όλες τις Έδρες Χώρου” ή “Επηρεασμός από Τοίχο Ορίων και Επι­φάνειες Στοιχείου Κοπής”.

Εμβαδόν Πίσω Επι­φάνειας Εσοχής Τοί­χου

Εμβαδόν Επιφά­νειας εσοχής Τοίχου του Χώρου, στο πίσω μέρος

Οι Εσοχές Τοίχου δημιουργούνται από τη γεωμετρία Ανοίγματος: Εγκοπές, Εσοχή Τοίχου, και/ή Κόγχη Τοίχου. Εάν αυτές οι γεωμετρίες επηρεάζουν τον Χώρο (π.χ. εάν το μέγεθος της εσοχής ξεπερνά το ελάχιστο που ρυθμίζουν οι Προτιμήσεις Χώρου, και/ή γραμμή αναφοράς του ανοίγματος συμπίπτει με αυτήν του Χώρου), τότε αυτές οι παράμετροι σας δίνουν τα εμβαδά των 3D εσοχών (άνω, πλαϊνά και πίσω.

Εμβαδόν Πλαϊνής Επιφάνειας Εσοχής Τοί­χου

Εμβαδόν Επιφά­νειας εσοχής Τοίχου στα πλαϊνά του Χώρου

Εμβαδόν Άνω Επιφά­νειας Εσο­χής Τοίχου

Εμβαδόν Επιφά­νειας εσοχής Τοίχου του Χώρου (άνω)

Περίμετρος Τοίχων

Περίμετρος των Τοί­χων που περικλεί­ουν τον Χώρο.

Εμβαδόν Επιφάνειας Τοίχων

Εμβαδόν επιφα­νείας των Τοίχων του Χώρου.

Ένας Τοίχος ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Εμβαδόν Επιφάνειας Παραθύρων

Εμβαδόν επιφα­νείας των Παραθύ­ρων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Άνοιγμα Παραθύρων

Συνολικό πλάτος όλων των Παραθύ­ρων του Χώρου

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Χρήση Χώρου

Όνομα της Χρήσης Χώρου που ανατέ­θηκε σε αυτόν τον Χώρο.

Ορίζεται στο Πάνελ Όνομα και Τοποθέ­τηση των Ρυθμίσεων Χώρου.

Κωδικός Χρήσης Χώρου

Αριθμός της Χρήσης Χώρου που ανατέ­θηκε σε αυτόν τον Χώρο.

Εξαρτάται από τη Χρήση Χώρου. Οι Κωδικοί Χρήσης Χώρου ανατέθηκαν σε Χρήσεις Χώρων στο Επιλογές > Χαρακτη­ριστικά Στοιχείου > Χρήσεις Χώρων (πατήστε Μετονομασία για να προσπελά­σετε το πεδίο Κωδικός).

Χώρος - Μικτή Περί­μετρος

Η περίμετρος του Χώρου που αντι­στοιχεί στο πολύ­γωνο του Χώρου, στο κάτω μέρος του στερεού του Χώρου.

Για έναν Χώρο που δημιουργήθηκε με τη μέθοδο Γραμμή Αναφοράς, η περίμετρος μετριέται κατά μήκος των Γραμμών Ανα­φοράς των Τοίχων οριοθέτησης.

Όνομα Χώρου

Όνομα του Χώρου όπως ορίστηκε στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.

Καθαρή Περίμετρος Χώρου

Περίμετρος του Χώρου, μετρημένη κατά μήκος των εσωτερικών ιχνών τον Τοίχων που τον περιβάλλουν (ανε­ξάρτητα από τη θέση της γραμμής Αναφοράς των Τοί­χων).

Νο. Χώρου

Αριθμός του Χώρου όπως ορίστηκε στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.
