Δεδομένα Συστατικού στο Archicad
Τι Είναι Συστατικά;
Οποιοδήποτε κατασκευαστικό στοιχείο ή στοιχείο Βιβλιοθήκης περιέχει ένα Δομικό Υλικό, αποτελείται από ένα ή περισσότερα συστατικά.
•Μία απλή Πλάκα έχει ένα Δομικό Υλικό και ένα συστατικό.
•Μία σύνθετης δομής Πλάκα έχει τόσα συστατικά όσες και οι στρώσεις της: κάθε στρώση έχει ένα Δομικό Υλικό και κάθε στρώση είναι ένα ξεχωριστό συστατικό (ακόμα και εάν πολλές στρώσεις χρησιμοποιούν το ίδιο Δομικό Υλικό).
•Σε ένα στοιχείο από διατομή (προφίλ): κάθε ράστερ (όπως φαίνεται στον Επεξεργαστή Διατομής) αντιπροσωπεύει ένα ξεχωριστό συστατικό.
•Τα GDL αντικείμενα λειτουργούν διαφορετικά. Όλα τα μέρη του αντικειμένου που χρησιμοποιούν το ίδιο Δομικό Υλικό θεωρούνται ως ένα μόνο συστατικό. Για παράδειγμα, πολλαπλά μέρη αντικειμένων, τα οποία όλα χρησιμοποιούν το ίδιο Δομικό Υλικό Γυαλί, θεωρούνται ως ένα μόνο συστατικό.
Χρήση Δεδομένων Συστατικών στο BIM Μοντέλο
Δεδομένα Συστατικού μπορούν να εμφανίζονται στα εξής:
•Λίστες Συστατικών του Διαδραστικού Πίνακα
•Σημάνσεις οι οποίες παραθέτουν δεδομένα Συστατικού
•Εξαγόμενο IFC αρχείο

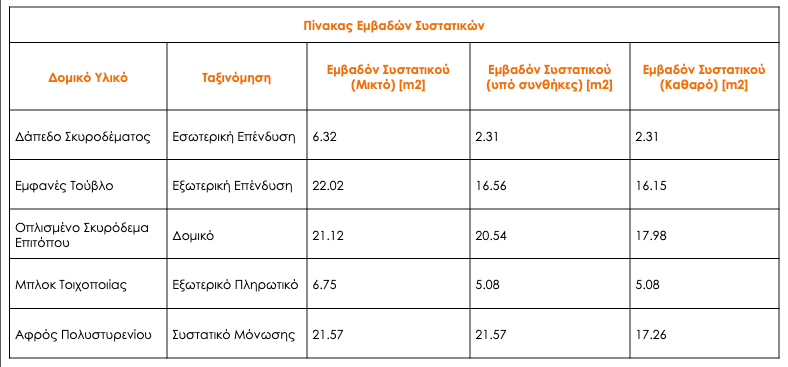

Λίστα Συστατικών
Λίστες Συστατικών: έχουν βελτιστοποιηθεί για να περιέχουν πληροφορίες κάθε συστατικού των σύνθετων, των σύμπλοκων ή των βασικών στοιχείων (τοίχοι, πλάκες, στέγες, μορφές, ανάγλυφα και/ή στοιχεία από διατομές πολλών συστατικών).
Μία λίστα συστατικών μπορεί να περιλαμβάνει:
•Ιδιότητες που αφορούν συγκεκριμένα συστατικά (δείτε Παράμετροι Λίστας Συστατικού στον Διαδραστικό Πίνακα)
•Οποιαδήποτε από τις ιδιότητες Δομικού Υλικού (επειδή κάθε συστατικό αποτελείται από ένα Δομικό Υλικό το πολύ)
•Φυσικά, μπορείτε να προσθέτετε ιδιότητες στοιχείων στη λίστα, αλλά αυτές οι τιμές ιδιοτήτων θα αντικατοπτρίζουν τα δεδομένα σε επίπεδο στοιχείου και όχι τα συστατικά του στοιχείου
Εμφάνιση Δεδομένων Ταξινόμησης σε Λίστα Συστατικού
Τα ίδια τα συστατικά δεν έχουν Ταξινόμηση.
Εάν το Σχέδιο Συστατικού περιλαμβάνει την παράμετρο Ταξινόμηση: κάντε κλικ στο pop-up για να καθορίσετε ποια δεδομένα ταξινόμησης θα εμφανίζονται:
•ανά Στοιχείο (παραθέτει την ταξινόμηση του στοιχείου που περιέχει το συστατικό)
•ανά Δομικό Υλικό (παραθέτει την ταξινόμηση του Δομικού Υλικού του συστατικού)
