Βασικό ή Σύνθετο Στοιχείο

Ποιο Επίπεδο χρησιμοποιείται για τον Υπολογισμό Εμβαδού Προβολής Συστατικού;

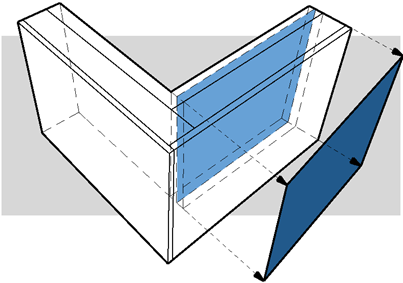

Κανονικός Ευθύγραμμος Τοίχος

Το κατακόρυφο επίπεδο που διέρχεται από το κέντρο του συστατικού.

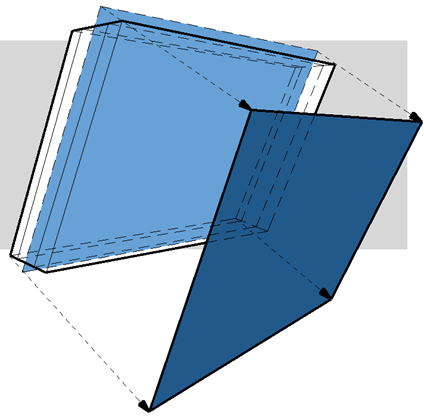

Κεκλιμένος Τοίχος

Το κεκλιμένο επίπεδο που διέρχεται από το κέντρο του συστατικού.

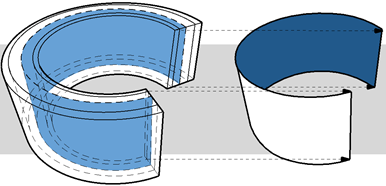

Καμπύλος Τοίχος

Το επίπεδο (επιφάνεια) του κατακόρυφου κυλίνδρου που διέρχεται από το κέντρο του συστατικού.

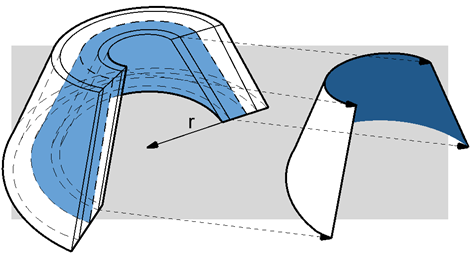

Καμπύλος Κεκλιμένος Τοίχος

Το επίπεδο (επιφάνεια) του κώνου που διέρχεται από το κέντρο του συστατικού.

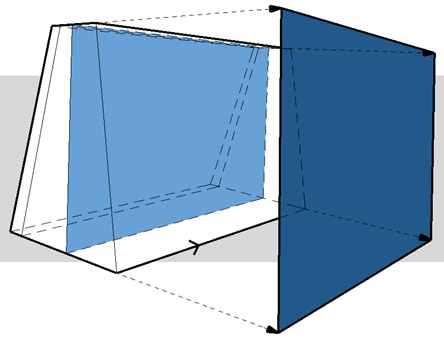

Διπλά Κεκλιμένος Τοίχος

Το επίπεδο του μεταβλητού-πάχους συστατικού που είναι πλησιέστερο στη γραμμή αναφοράς του τοίχου.

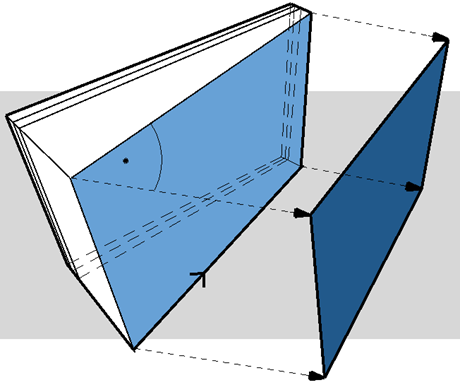

Τραπεζοειδής Τοίχος

Το επίπεδο του μεταβλητού-πάχους συστατικού που είναι πλησιέστερο στη γραμμή αναφοράς του τοίχου.

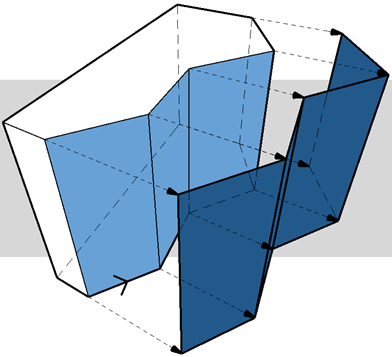

Πολυγωνικός Τοίχος

Τα επίπεδα(ο) των κατακόρυφων πολυγώνων(ου) που ορίζονται από τις έδρες(α) αναφοράς.

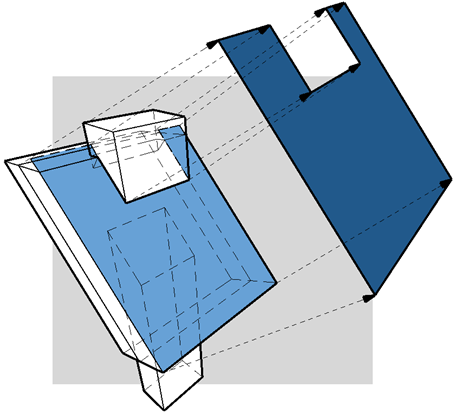

Στέγη

Επίπεδο της στέγης.

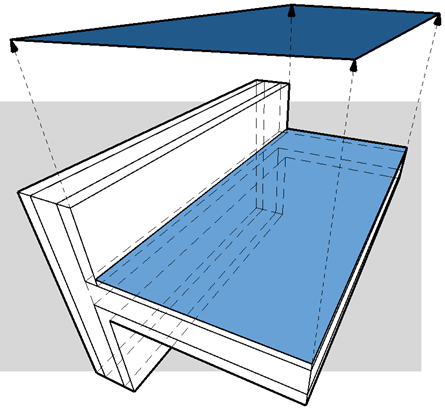

Πλάκα

Επίπεδο της πλάκας.

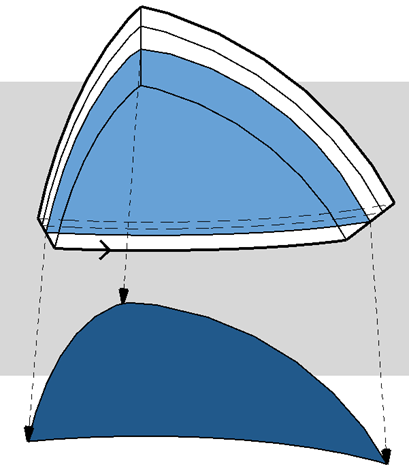

Κέλυφος

Το επίπεδο του συστατικού που είναι πλησιέστερο στο επίπεδο αναφοράς του Κελύφους

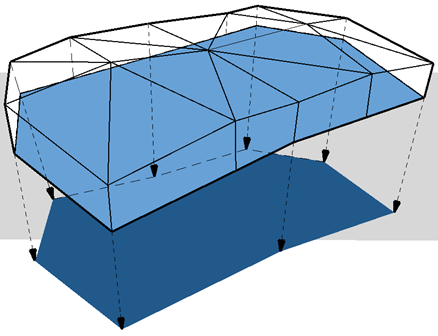

Ανάγλυφο

Το επίπεδο αναφοράς του Αναγλύφου

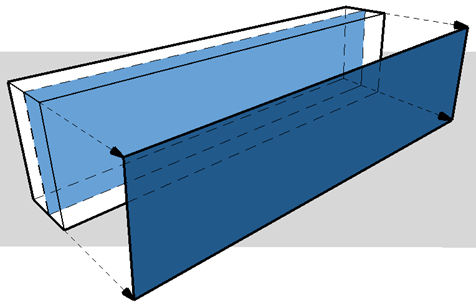

Ευθύγραμμη Δοκός

Το κατακόρυφο επίπεδο της Δοκού

Υποστύλωμα χωρίς Επικάλυψη

Δεν υπολογίζεται κανένα εμβαδόν συστατικού.

Υποστύλωμα με Επικάλυψη (κυκλικό)

Κυκλικό υποστύλωμα με επικάλυψη: Το επίπεδο της γραμμής του άξονα (κέντρο) του συστατικού επικάλυψης.

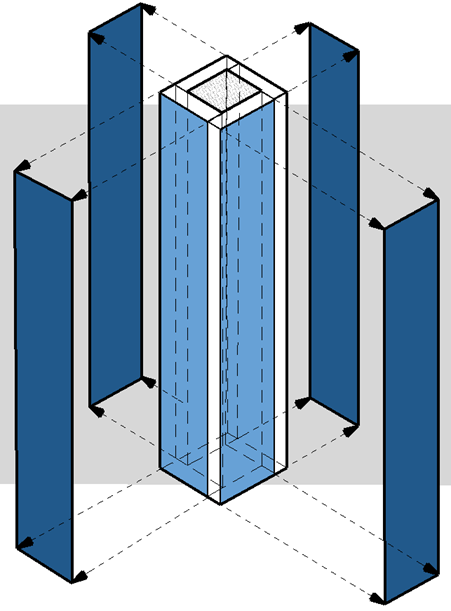

Υποστύλωμα με Επικάλυψη (ορθογωνικό)

Το πρόγραμμα υπολογίζει την επικάλυψη σαν να έχει διαιρεθεί σε τέσσερα τμήματα, όπως εμφανίζονται, και χρησιμοποιείται το κατακόρυφο επίπεδο κάθε τμήματος.

Μορφή

Δεν υπολογίζεται κανένα εμβαδόν συστατικού.
