Εμβαδά Συστατικών των Σύμπλοκων Διατομών

Κατά την προμέτρηση συστατικών ενός σύμπλοκου (από διατομή) στοιχείου, μπορείτε να επιλέξετε

•ποιο συστατικό Διατομής να προμετρηθεί

•ποιο από τα επίπεδα πρέπει να χρησιμοποιηθεί για τον υπολογισμό του εμβαδού

Επιλογή Συστατικών Διατομής για Λίστα Εμβαδών

1.Επιλέξτε ένα σύμπλοκο (από διατομή) στοιχείο.

2.Από το θεματικό μενού, πατήστε Επεξεργασία Επιλεγμένης Σύνθετης Δομής/Διατομής.

3.Στο παράθυρο Επεξεργαστή Διατομής, επιλέξτε ένα ράστερ (αντιπροσωπεύει ένα συστατικό).

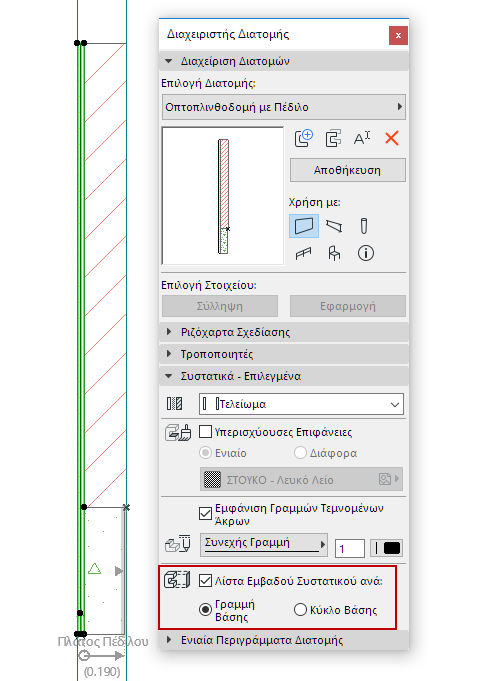

4.Στον Διαχειριστή Διατομής (Επιλογές > Σύμπλοκες διατομές > Διαχειριστής Διατομής), τσεκάρετε το κουτάκι Λίστα Εμβαδού Συστατικού για κάθε συστατικό του οποίου το εμβαδόν θέλετε να συμμετέχει.

Σε αυτό το παράδειγμα, επεξεργαζόμαστε το στοιχείο Οπτοπλινθοδομή με Πέδιλο. Το κουτάκι της επικάλυψης είναι τσεκαρισμένο, επομένως το εμβαδόν επικάλυψης θα συμπεριληφθεί στον πίνακα. Ωστόσο, το εμβαδόν του πέδιλου δεν έχει συσχετιστεί οπότε το κουτάκι του δεν είναι τσεκαρισμένο.

Λίστα Εμβαδού Συστατικού: ΝΑΙ για Επικάλυψη, ΟXΙ για Πέδιλο

5.Πατήστε Απομνημόνευση Διατομής για αποθήκευση των αλλαγών.

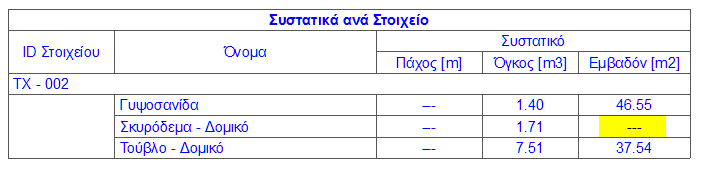

6.Το εμβαδόν του συστατικού σκυρόδεμα πέδιλου δεν συμπεριλαμβάνεται στον πίνακα.

Διαλέξτε ένα Επίπεδο για να Χρησιμοποιηθεί στην Εμβαδομέτρηση

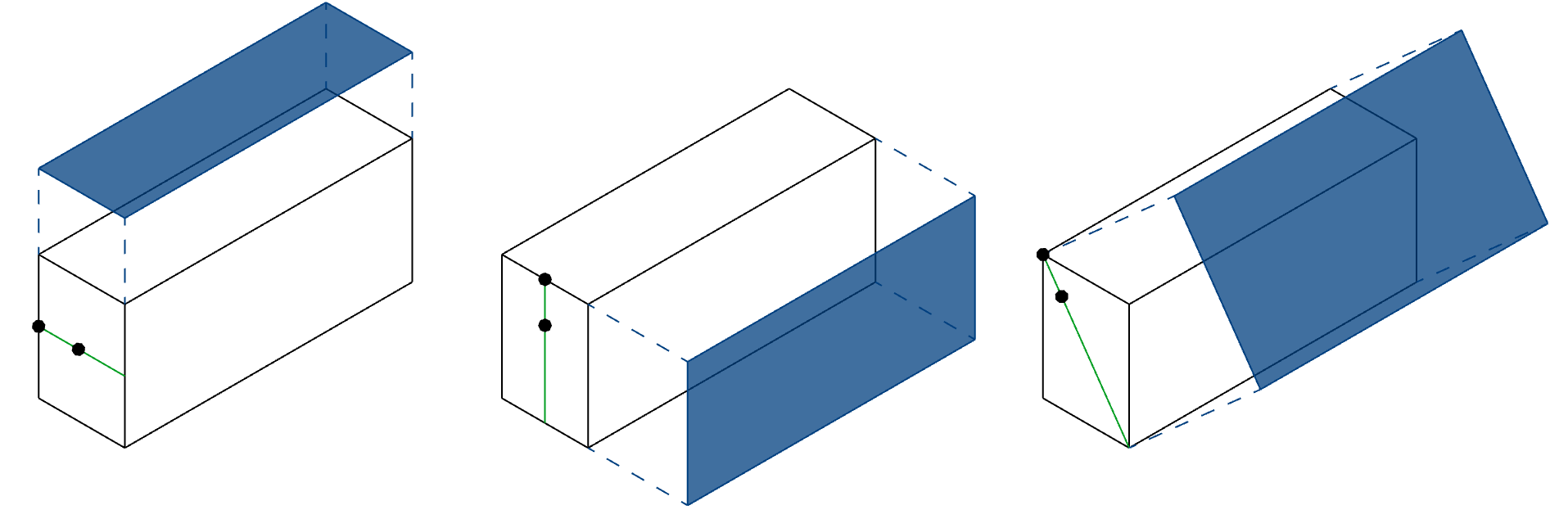

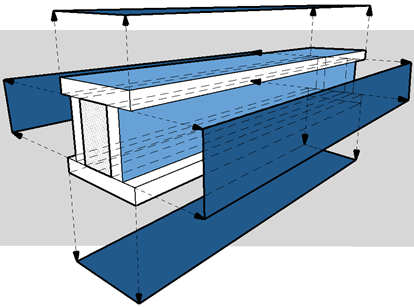

Το προβαλλόμενο εμβαδόν κάθε συστατικού υπολογίζεται με βάση μία Γραμμή ή έναν Κύκλο Βάσης, που εμφανίζεται στον Επεξεργαστή Διατομής.

Σημείωση: Για να βλέπετε Γραμμές Βάσης στον Επεξεργαστή Διατομής, βεβαιωθείτε ότι έχετε τσεκάρει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμή/Κύκλος Βάσης Εμβαδού Συστατικού.

•Η Γραμμή Βάσης χρησιμοποιείται για να υπολογίσετε το εμβαδόν συστατικού από την προβολή του στην επίπεδη επιφάνεια που αναπαριστά η γραμμή. Εξ ορισμού, η γραμμή βάσης βρίσκεται κατά μήκος του μεγαλύτερου τμήματος της διατομής.

•Ο Κύκλος Βάσης χρησιμοποιείται για να υπολογίσετε το εμβαδόν από την προβολή του σε ένα τοξωτό συστατικό.

Μπορείτε να επεξεργαστείτε γραφικά αυτήν τη Γραμμή/Κύκλο Βάσης: Αυτό αλλάζει το επίπεδο που χρησιμοποιείται για τον υπολογισμό του εμβαδού του συστατικού.

Σε αυτό το παράδειγμα, χρειάζεστε το εμβαδόν του Γενικής Χρήσης Υποστυλώματος στην οριζόντια επιφάνειά του.

1.Στον Επεξεργαστή Διατομής, επιλέξτε το συστατικό.

2.Τσεκάρετε το κουτάκι Λίστα Εμβαδού Συστατικού.

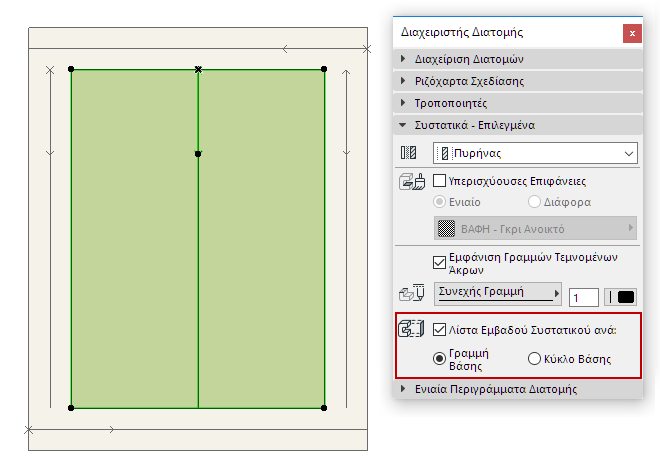

Βλέπετε ότι η γραμμή βάσης συστατικού είναι κατακόρυφη, επομένως δεν δίνει το εμβαδόν που χρειάζεστε.

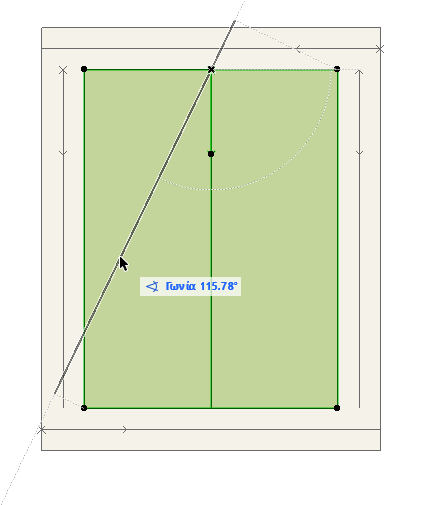

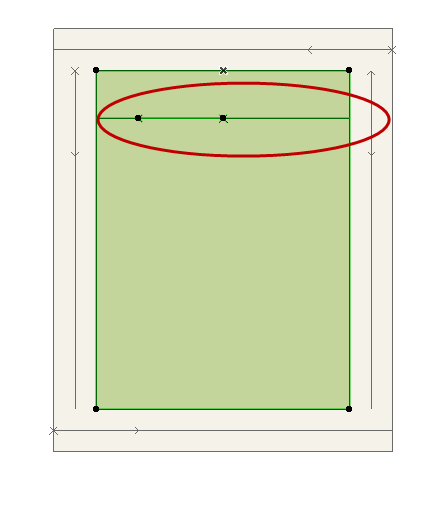

3.Στο παράθυρο Επεξεργαστή Διατομής, επιλέξτε τη γραμμή βάσης και περιστρέψτε την ώστε να γίνει οριζόντια.

4.Πατήστε Απομνημόνευση Διατομής για αποθήκευση των αλλαγών.

5.Το οριζόντιο εμβαδόν του υποστυλώματος συμμετέχει στον πίνακα.

Για γενικές πληροφορίες που αφορούν την επεξεργασία στον Διαχειριστή Διατομής, δείτε Διαχειριστής Διατομής.
