Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Γωνία Κλί­σης Πλαι­σίου Τοιχοπετά­σματος

Γωνία κλίσης Πλαι­σίου στο επίπεδο του Τοιχοπετάσμα­τος

π.χ.: 0 ή 90 μοίρες για ορθογωνικά τοπο­θετημένα πλαίσια, άλλες γωνίες για δια­γώνια πλαίσια (ανεξάρτητα από το εάν το Τοιχοπέτασμα είναι κεκλιμένο.)

Κλάση Πλαισίου

Όριο, Κατ. Χώρι­σμα, Γωνία, Οριζ. Χώρισμα, ή Ειδικό

Αναθέστε Κλάση Πλαισίου, κάνοντας κλικ στα πλαίσια, στο παράθυρο Προεπισκό­πηση του πάνελ Μοτίβο Πλέγματος και Προεπισκόπηση της Σελίδας Διάταξη των Ρυθμίσεων Συστήματος Τοιχοπετάσμα­τος.

Τα Πλαίσια της κλάσης “Ειδική” έχουν τρο­ποποιηθεί μεμονωμένα, χρησιμοποιώ­ντας τις Ρυθμίσεις Πλαισίου που είναι προσβάσιμες στη Φάση Επεξεργασίας Τοιχοπετάσματος.

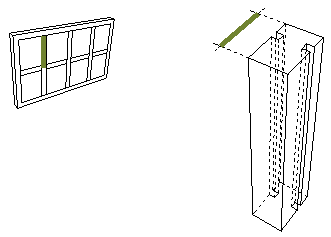

Βάθος Πλαι­σίου

Βάθος της διατομής του Πλαισίου.

Ορίζεται στο πάνελ Τύπος και Γεωμετρία Πλαισίου (σελίδα Πλαίσια των Ρυθμίσεων Τοιχοπετάσματος).

Μήκος Πλαι­σίου

Μήκος του πλαι­σίου.

Τύπος Πλαι­σίου

Τύπος Πλαισίου (π.χ. Κολλητό, Γεν. Χρήσης)

Ορίζεται στο πάνελ Τύπος και Γεωμετρία Πλαισίου (σελίδα Πλαίσια των Ρυθμίσεων Τοιχοπετάσματος).

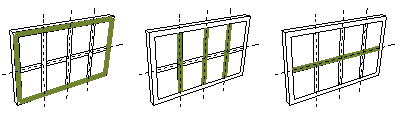

Θέση

Η θέση του Πλαι­σίου σε σχέση με το Τοιχοπέτασμα: Περί­γραμμα, Κατακό­ρυφο, Οριζόντιo, ή Διαγώνιο.

Ύψος Δια­τομής

Ύψος Διατομής Πλαισίου.

Εάν ο Τύπος Πλαισίου είναι ένα από δια­τομή στοιχείο (π.χ. Σύμπλοκο Κολλητό Πλαίσιο).

Πλάτος Δια­τομής

Πλάτος Διατομής Πλαισίου.

Εάν ο Τύπος Πλαισίου είναι ένα από δια­τομή στοιχείο (π.χ. Σύμπλοκο Κολλητό Πλαίσιο).

ΠxΥ Διατο­μής

Διαστάσεις πλά­τους και ύψους δια­τομής Πλαισίου.

Εάν ο Τύπος Πλαισίου είναι ένα από δια­τομή στοιχείο (π.χ. Σύμπλοκο Κολλητό Πλαίσιο).

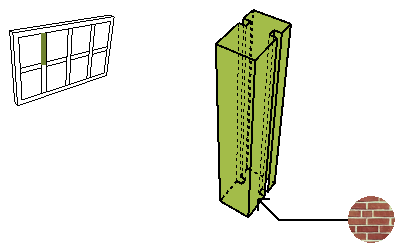

Επιφάνεια

Επιφάνεια που ανα­τέθηκε στο Πλαίσιο.

Από Δομικό Υλικό Πλαισίου. Μπορεί να παρακαμφθεί στις Ρυθμίσεις Πλαισίου Τοιχοπετάσματος.
