Σχεδίαση ΠολυΓΡΑΜΜΩΝ και Αλυσίδας Γραμμών

Συνδυάζοντας τις δυνατότητες των διαφόρων εργαλείων γραμμής, μπορείτε να δημιουργήσετε μία σειρά από συνεχόμενα ευθύγραμμα και καμπύλα τμήματα, με τη βοήθεια του εργαλείου ΠολυΓΡΑΜΜΗ ή τη μέθοδο γεωμετρίας Αλυσίδα του εργαλείου Γραμμή.

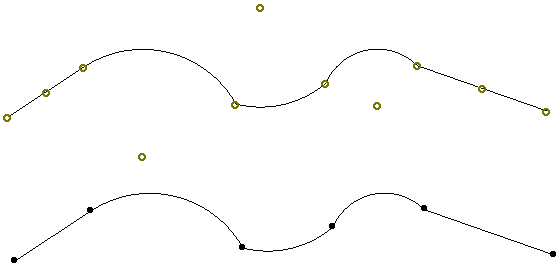

Η διαφορά μεταξύ των δύο δυνατοτήτων έγκειται στο αποτέλεσμα που παράγουν.

•Οι ΠολυΓΡΑΜΜΕΣ είναι απλά στοιχεία που σχεδιάζονται με το Εργαλείο ΠολυΓΡΑΜΜΗ.

•Οι Αλυσίδες γραμμών αποτελούν ένα σύνολο από συνδεδεμένα τμήματα γραμμής που σχεδιάζονται με το Εργαλείο Γραμμή. Κάθε τμήμα γραμμής αποτελεί χωριστό στοιχείο, παρόλο που τα τμήματα μπορούν να ομαδοποιηθούν πριν ή μετά από τη δημιουργία της. Για να ομαδοποιήσετε μία αλυσίδα γραμμών, εκτελέστε την εντολή Επεξεργασία > Oμαδοποίηση > Aυτόματη Oμαδοποίηση πριν να αρχίσετε να σχεδιάζετε την Αλυσίδα γραμμών ή επιλέξτε το σύνολο των γραμμών της Αλυσίδας που σχεδιάσατε και εκτελέστε την εντολή Επεξεργασία > Oμαδοποίηση > Ομαδοποίηση.

Για να σχεδιάσετε μία ΠολυΓΡΑΜΜΗ, επιλέξτε τη μέθοδο γεωμετρία του εργαλείου ΠολυΓΡΑΜΜΗ: Μέθοδος ΠολυΓΡΑΜΜΗ, μέθοδος Ορθογωνίου ή μέθοδος Ορθογωνίου υπό Γωνία.

Για να σχεδιάσετε μία Αλυσίδα Γραμμών, επιλέξτε τη μέθοδο γεωμετρίας για το εργαλείο Γραμμή: Μέθοδος Αλυσίδα, μέθοδος Ορθογωνίου ή μέθοδος Ορθογωνίου υπό Γωνία.

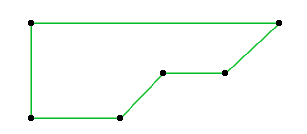

Με οποιαδήποτε μέθοδο (ΠολυΓΡΑΜΜΗ ή Αλυσίδα Γραμμής) παράγετε μία σειρά ευθύγραμμων ή καμπύλων τμημάτων γραμμών που ενώνονται στα άκρα τους.

•Σχεδιάστε ένα τμήμα γραμμής και κάντε κλικ για να ολοκληρώσετε το τμήμα.

•Κάνοντας κλικ για να τελειώσετε ένα τμήμα, ταυτόχρονα ξεκινάτε το επόμενο.

•Κάντε κλικ στο κουμπί OK στην Παλέτα Ελέγχου ή διπλό κλικ στο σημείο λήξης για να ολοκληρώσετε την ΠολυΓΡΑΜΜΗ ή την αλυσίδα γραμμών.

Για την παρουσίαση αυτής της διαδικασίας, δείτε: Σχεδίαση Αλυσίδας από Τοίχους.

•Για να ακυρώσετε το τελευταίο τμήμα ΠολυΓΡΑΜΜΗΣ ή αλυσίδας γραμμών που σχεδιάστηκε, χρησιμοποιήστε το πλήκτρο Backspace.

Συνέχεια ΠολυΓΡΑΜΜΗΣ

Μπορείτε να επεκτείνετε μία ολοκληρωμένη ΠολυΓΡΑΜΜΗ από οποιοδήποτε άκρο της:

•Επιλέξτε την υπάρχουσα ΠολυΓΡΑΜΜΗ.

•Κάντε κλικ σε οποιοδήποτε από τα δύο άκρα της ΠολυΓΡΑΜΜΗΣ.

•Επιλέξτε το εικονίδιο Συνέχεια ΠολυΓΡΑΜΜΗΣ από την εμφανιζόμενη ΜικροΠαλέτα.

•Σχεδιάστε πρόσθετα τμήματα γραμμής και στη συνέχεια κάντε διπλό κλικ (ή κλικ στο ΟΚ στην Παλέτα Ελέγχου) για να ολοκληρώσετε την ΠολυΓΡΑΜΜΗ.

Σημείωση: Κατά την επέκταση της αρχικής ΠολυΓΡΑΜΜΗΣ, μπορείτε να κάνετε backspace για να διαγράψετε τα τελευταία τμήματα που έχουν σχεδιαστεί, αλλά δεν μπορείτε να διαγράψετε τμήματα της αρχικής ΠολυΓΡΑΜΜΗΣ.

Δημιουργία Oρθογωνίων με Εργαλείο Γραμμή ή ΠολυΓΡΑΜΜΗ

Χρησιμοποιώντας τη μέθοδο Oρθογωνίου με το εργαλείο Γραμμή, δημιουργείτε τέσσερα μεμονωμένα τμήματα Γραμμής, ομαδοποιημένα εξ ορισμού. Χρησιμοποιώντας τη μέθοδο Oρθογωνίου με το εργαλείο ΠολυΓΡΑΜΜΗ, δημιουργείτε ένα μεμονωμένο Oρθογώνιο.

Με τη μέθοδο Oρθογώνιο με Στροφή, καθορίζετε πρώτα ένα διάνυσμα στροφής για τη γραμμή αναφοράς του ορθογωνίου. Το διάνυσμα στροφής καθορίζει επίσης το μήκος των δύο τμημάτων που είναι παράλληλα σε αυτό. Πατώντας μία φορά το πλήκτρο Shift, μπορείτε να ξεκλειδώσετε τη δέσμευση μήκους και να χρησιμοποιήσετε μόνον τη γωνία του διανύσματος στροφής.
