Λεξιλόγιο Όρων Διαστασιολόγησης

Τα Σημεία Αναφοράς είναι προσωρινοί κόμβοι που δημιουργούνται στα στοιχεία του Archicad κατά τη διαδικασία διαστασιολόγησης και εξαφανίζονται μόλις κάνετε κλικ για να τοποθετήσετε την αλυσίδα διαστάσεων.

•Στρογγυλά σημεία αναφοράς: Τα σημεία διάστασης που προκύπτουν θα είναι συσχετισμένα.

•Ορθογωνικά σημεία αναφοράς: Τα σημεία διάστασης που προκύπτουν θα είναι στατικά (οι τιμές διαστάσεων δεν ενημερώνονται αυτομάτως).

Δείτε επίσης: Στατικές Διαστάσεις.

Η Αλυσίδα Διάστασης εμφανίζεται αφού κάνετε κλικ με τον κέρσορα-Σφυρί στο τέλος της διαδικασίας διαστασιολόγησης.

Μία αλυσίδα διάστασης αποτελείται από

•μία γραμμή διάστασης κατά μήκος του στοιχείου

•έναν οδηγό (κάθετος στη γραμμή διάστασης), αν οι Ρυθμίσεις Διάστασης ορίστηκαν να τους εμφανίζουν

•τα σημεία διάστασης (τα σημεία τομής της γραμμής διάστασης με τους οδηγούς)

Ένα τμήμα διάστασης συνδέει δύο παρακείμενα σημεία διάστασης και περιλαμβάνει κείμενο διάστασης.

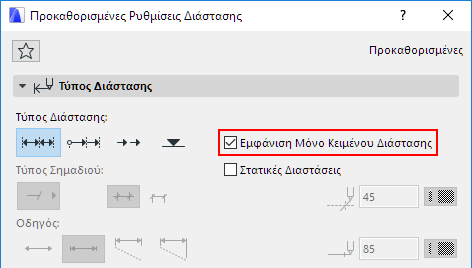

Εμφάνιση Μόνο Κειμένου Διάστασης

Με τις Διαστάσεις Γραμμική, Ακτινική και Γωνίες, έχετε τη δυνατότητα για Εμφάνιση Μόνο Κειμένου Διάστασης.

Για τέτοιες διαστάσεις, μπορείτε να εμφανίζετε μία γραμμή αναφοράς (μόνο στην οθόνη) ως βοήθημα επεξεργασίας τους: τσεκάρετέ το στο Άποψη > Επιλογές Άποψης στην Οθόνη > Γραμμές Αναφοράς Διάστασης.
