Γραμμικές Διαστάσεις στο Παράθυρο 3D Έγγραφο

Στο παράθυρο 3D Εγγράφου, χρησιμοποιήστε το εργαλείο Γραμμική Διάσταση για την τοποθέτηση των απαιτούμενων διαστάσεων. Όλες οι επιλογές για τις Γραμμικές Διαστάσεις είναι διαθέσιμες, εκτός από το Μήκος Τόξου.

Μόνο στο παράθυρο 3D Εγγράφου, μπορείτε να δεσμεύετε το επίπεδο στο οποίο πρόκειται να τοποθετηθεί η γραμμή διάστασης. (δείτε παρακάτω)

Επιλέξτε Επίπεδο Διάστασης στο Παράθυρο 3D Έγγραφο

Για να επιλέξετε ένα επίπεδο δέσμευσης για γραμμικές διαστάσεις στο παράθυρο 3D Εγγράφου, διαλέξτε μεταξύ των επιλογών της Παλέτας Πληροφοριών του Εργαλείου Γραμμική Διάσταση:

•οριζόντιo επίπεδο

•κατακόρυφο επίπεδο

•οποιοδήποτε επίπεδο (προεπιλεγμένη επιλογή, που σας δίνει τη μεγαλύτερη ελευθερία)

Παράδειγμα

Για να διαστασιολογήσετε το μήκος του αετώματος μίας στέγης σε ένα 3D Έγγραφο:

1.Ενεργοποιήστε το εργαλείο Γραμμική Διάσταση (Διαστασιολόγηση).

2.Επιλέξτε τη μέθοδο γεωμετρίας “Οποιοδήποτε Επίπεδο” στην Παλέτα Πληροφοριών, καθώς και την επιλογή “Οποιαδήποτε Κατεύθυνση”.

3.Κάντε κλικ και στα δύο άκρα της στέγης, και στη συνέχεια κάντε διπλό κλικ για να ολοκληρώσετε την εισαγωγή.

4.Μετακινήστε τον κέρσορα πάνω από το επίπεδο της στέγης με το οποίο θέλετε να ευθυγραμμιστείτε (η ανατροφοδότηση θα υποδείξει αυτήν την ευθυγράμμιση).

5.Κάντε κλικ για να ορίσετε το επίπεδο. (Εάν δεν ανιχνευθεί επίπεδο, αυτό το βήμα παραλείπεται και η ευθυγράμμιση θα είναι εξ ορισμού κάθετη ή οριζόντια).

6.Κάντε κλικ άλλη μία φορά για να τοποθετήσετε τη διάσταση στην τελική της θέση.

Επίπεδο Απόκλισης Διάστασης

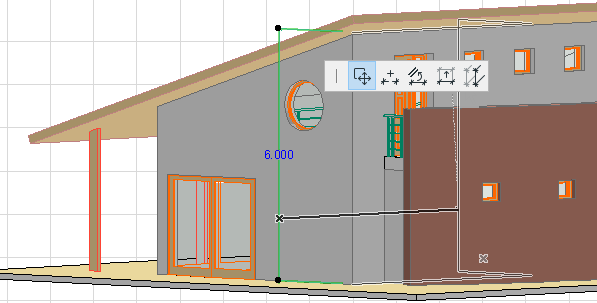

Αφού τοποθετηθεί μία γραμμή διάστασης στο παράθυρο 3D Εγγράφου, μπορείτε να κάνετε παράλληλη μετατόπιση (απόκλιση) του τρέχοντος επιπέδου διάστασης. Αυτή η δυνατότητα είναι διαθέσιμη για διαστάσεις μόνο στο 3D Έγγραφο:

Οι συνήθεις επιλογές επεξεργασίας γραμμής διάστασης διατίθενται επίσης και από τη ΜικροΠαλέτα (Εισαγωγή/Συγχώνευση Σημείου Διάστασης, Μετατόπιση ή Στοίχιση Γραμμής Διάστασης).

Δείτε: Επεξεργασία Διαστάσεων.
