Οι Διαστάσεις (Ακτίνες) δείχνουν την τιμή της ακτίνας ενός καμπύλου στοιχείου.
Οι διαστάσεις (Ακτίνες) έχουν δύο κύρια μέρη: τη Γραμμή Διάστασης (δείκτης) και το Κείμενο.

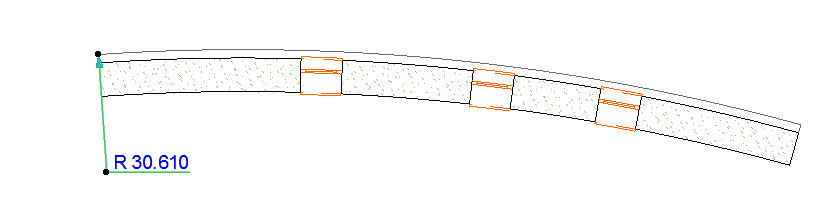

1.Κάντε κλικ σε ένα σημείο του καμπύλου στοιχείου.
2.Σχεδιάστε τη γραμμή διάστασης είτε προς το κέντρο της καμπύλης, είτε προς την αντίθετη κατεύθυνση. Η ακτινική διάσταση θα πρέπει πάντα να αρχίζει από ένα καμπύλο στοιχείο.
3.Κάντε πάλι κλικ για να τοποθετήσετε το κείμενο που δείχνει την τιμή της ακτίνας.
Ο προσανατολισμός κειμένου ορίζεται στις Ρυθμίσεις Διάστασης (Ακτίνες). (Δείτε παρακάτω.)
Συστολή/Διαστολή ή Μετατόπιση της Ακτινικής Διάστασης
Μπορείτε να προσαρμόσετε μία τοποθετημένη ακτινική διάσταση με τη βοήθεια της ΜικροΠαλέτας:

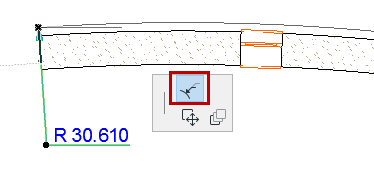

Χρησιμοποιήστε το εικονίδιο Τέντωμα της ακτινικής διάστασης για να κάνετε συστολή/διαστολή της διάστασης.

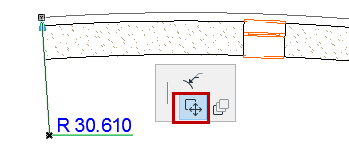

Χρησιμοποιήστε το εικονίδιο Μετατόπιση της Ακτινικής Διάστασης για να τη μετακινήσετε.
Ρυθμίσεις Διάστασης (Ακτίνες)
Οι ακόλουθοι έλεγχοι είναι αποκλειστικοί για τις Διαστάσεις (Ακτίνες):

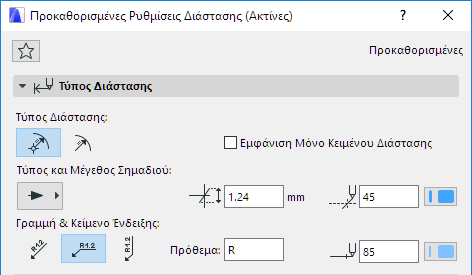

Διάσταση (Ακτίνες) - Πάνελ Τύπος Διάστασης
Τύπος Διάστασης: Προσδιορίστε εδώ τον τύπο της διάστασης (ακτίνες).
•Διαστάσεις με το Κέντρο: Το κέντρο του τόξου σημαδεύεται με ένα σταυρόνημα.
•Διαστάσεις Χωρίς το Κέντρο.
Διαλέξτε μία επιλογή προσανατολισμού της γραμμής δείκτη και του συσχετισμένου κειμένου.
Πρόθεμα: Εισάγετε εδώ προαιρετικά ένα πρόθεμα για το κείμενο διάστασης.
