Αυτόματη Εξωτερική Διαστασιολόγηση

Χρησιμοποιήστε αυτήν την λειτουργία για να προσθέσετε αυτόματες συσχετισμένες γραμμικές Διαστάσεις σε επιλεγμένους Τοίχους ή Τοιχοπετάσματα στην Κάτοψη.

1.Στην Κάτοψη, επιλέξτε τους Τοίχους ή τα Τοιχοπετάσματα που θα διαστασιολογηθούν.

Πηγαίνετε στο Έγγραφο > Σχολιασμός > Αυτόματη Διαστασιολόγηση > Εξωτερικές Διαστάσεις. Επιλέξτε τις κατάλληλες ρυθμίσεις.

Δείτε: Αυτόματες Εξωτερικές Διαστάσεις.

2.Καθορίστε τη διεύθυνση των γραμμών διάστασης με έναν από τους δύο τρόπους:

–Κάνοντας κλικ στην πλαϊνή ακμή οποιουδήποτε στοιχείου (η διεύθυνση διάστασης θα ακολουθήσει τη διεύθυνση του στοιχείου) ή

–Κάνοντας κλικ σε μία ελεύθερη περιοχή και δεύτερο κλικ για να ορίσετε τη διεύθυνση της διάστασης.

3.Κάντε κλικ με τον κέρσορα-Σφυρί για να τοποθετήσετε τη γραμμή(ές) διάστασης.

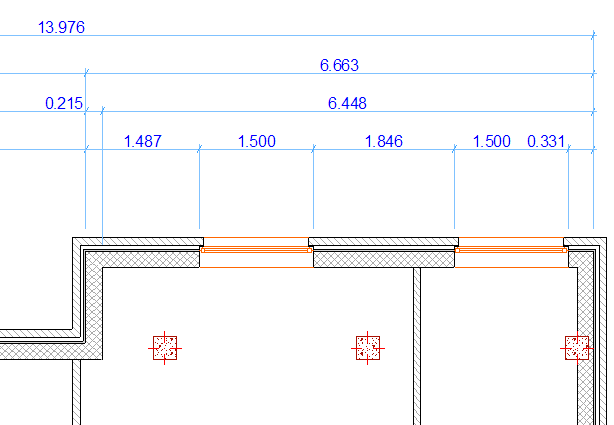

Η Αυτόματη Διαστασιολόγηση θα τοποθετήσει αυτόματα τις γραμμές διάστασης (έως τέσσερις τύποι) αναλόγως των επιλογών που κάνατε στον διάλογο. Εάν οποιεσδήποτε από αυτές τις διαστάσεις δεν είναι απαραίτητες (π.χ. όταν δεν υπάρχουν ανοίγματα ή όταν η όψη είναι ευθύγραμμη), τότε αυτές αγνοούνται.

Η απεικόνιση των αυτόματων διαστάσεων εξαρτάται από τις επιλογές που κάνατε στις Ρυθμίσεις του Εργαλείου Διαστασιολόγηση.

Αυτόματες Εξωτερικές Διαστάσεις

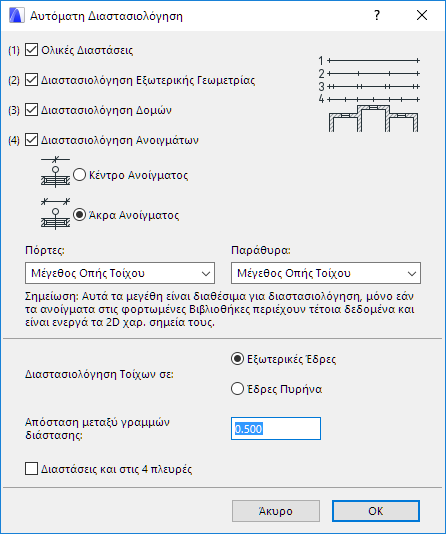

Ανοίξτε τον διάλογο από το Έγγραφο > Σχολιασμός > Αυτόματη Διαστασιολόγηση > Εξωτερικές Διαστάσεις.

Τσεκάρετε μία ή περισσότερες επιλογές Διάστασης για να χρησιμοποιηθούν:

Ολικές Διαστάσεις

Μία μόνο γραμμή διάστασης που διατρέχει όλο το μήκος του συνόλου των επιλεγμένων στοιχείων.

Διαστασιολόγηση Εξωτερικής Γεωμετρίας

Οι γραμμικές διαστάσεις εξωθημένων στοιχείων, όπως μία πρόσοψη.

Διαστασιολόγηση Δομών

Η γραμμική διάσταση του ίδιου του στοιχείου, όπως το πάχος τοίχου

Διαστασιολόγηση Ανοιγμάτων

Τσεκάρετε αυτό το κουτάκι για να συμπεριλάβετε τις διαστάσεις των ανοιγμάτων (πόρτες και παράθυρα).

Επιλέξτε τη θέση τοποθέτησης της διάστασης για ανοίγματα:

•Κέντρο Ανοίγματος

•Άκρα Ανοίγματος

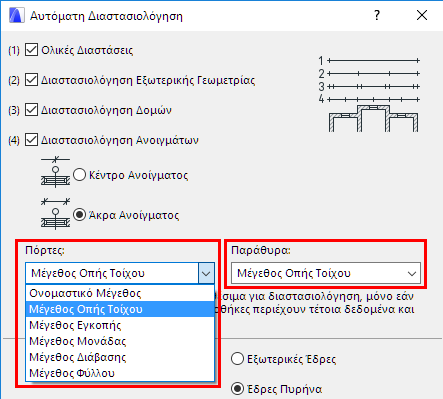

Επιλέξτε ξεχωριστές προτιμήσεις διαστασιολόγησης για τις πόρτες και τα παράθυρα.

Σημείωση: Αν διαστασιολογείτε αυτόματα πόρτες που τοποθετήθηκαν από βιβλιοθήκες Archicad 12 ή Archicad 11, και αν επιλέξτε Μέγεθος Φύλλου ή Διάβασης ως προτιμώμενη διάσταση πόρτας, η τιμή του ύψους πόρτας δεν θα εμφανιστεί, εκτός αν στις Ρυθμίσεις Πόρτας έχετε επιλέξει ως Ονομαστική τιμή το Φύλλο ή τη Διάβαση. Το πλάτος Πόρτας διαστασιολογείται χωρίς κανένα πρόβλημα. Αν διαστασιολογείτε αυτόματα πόρτες που τοποθετήθηκαν από προηγούμενες εκδόσεις Archicad, θα λειτουργούν μόνον οι επιλογές Μέγεθος Οπής Τοίχου και Ονομαστικό Μέγεθος.

Διαστασιολόγηση Τοίχων σε

Διαλέξτε μία προτίμηση για τη διαστασιολόγηση σύνθετων Τοίχων.

•Εξωτερικές Έδρες

•Έδρες Πυρήνα

Απόσταση μεταξύ γραμμών διάστασης

Εισάγετε μία απόσταση χρησιμοποιώντας τις μονάδες εργασίας που είναι ρυθμισμένες τη δεδομένη στιγμή στο Archicad.

Διαστάσεις και στις 4 πλευρές

Τσεκάρετε αυτό το κουτάκι για να τοποθετηθούν αυτόματα γραμμές διάστασης και στις τέσσερις πλευρές του περικλείοντος ορθογωνίου των επιλεγμένων στοιχείων.
