Συστατικά ενός Στοιχείου Καννάβου

Ένα Στοιχείο Καννάβου έχει δύο κύρια συστατικά: Σημάδι Καννάβου και Άξονα Καννάβου.

Ο Άξονας Καννάβου μπορεί να έχει τρεις διαφορετικούς τρόπους εμφάνισης, ώστε να καλύπτει τις απαιτήσεις της τεκμηρίωσης.

Τα Σημάδια Καννάβου για αμφότερα τα άκρα των Αξόνων Καννάβου εμφανίζονται ή όχι, μετά από ρύθμιση στο Πάνελ Κάτοψη των Ρυθμίσεων Καννάβου.


Μπορείτε να αποκλίνετε γραφικά τα σημάδια καννάβου από τον άξονα Καννάβου, χρησιμοποιώντας μία εντολή της μικροΠαλέτας.

Δείτε: Επεξεργασία ενός Στοιχείου Καννάβου.

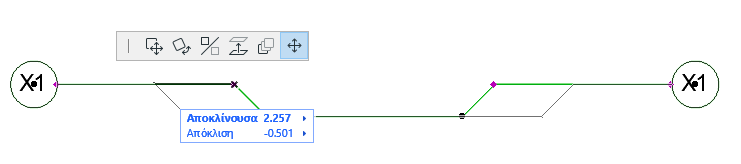

Όταν αποκλίνετε τα σημάδια καννάβου προς το πλάι, ένα τμήμα της γραμμής θα αποκλίνει μαζί με τα σημάδια. Το μήκος αυτού του τμήματος γραμμής είναι η Αποκλίνουσα τιμή.

Το αρχικό μήκος αποκλίνουσας για οποιοδήποτε στοιχείο Καννάβου μπορεί να οριστεί σε αμφότερα τα πάνελ Κάτοψη και Τομή/Όψη, στις Ρυθμίσεις του Εργαλείου Κάνναβος.
