Τα Βαθμωτά Ράστερ είναι μόνο ράστερ Σχεδίασης και επομένως είναι διαθέσιμα μόνο από το pop-up του Εργαλείου Ράστερ. Τα Ράστερ σχεδίασης σχεδιάζονται με το χέρι, χρησιμοποιώντας το Εργαλείο Ράστερ.
Σκοπός των Βαθμωτών Ράστερ είναι η βελτίωση των αρχιτεκτονικών γραφικών. Δεν υποδεικνύουν κάποιες φυσικές ιδιότητες και είναι διαθέσιμα μόνο για τα 2D ράστερ που δημιουργούνται με το εργαλείο Ράστερ (ράστερ Σχεδίασης). Τα Βαθμωτά Ράστερ δεν εφαρμόζονται στα κατασκευαστικά στοιχεία. Δηλαδή, δεν είναι διαθέσιμα ως Ράστερ Τεμνομένων ή Κάλυψης.

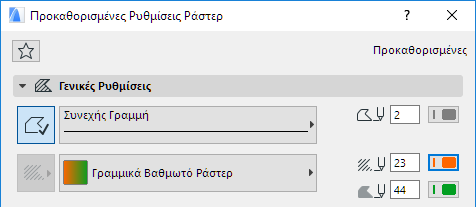

Για να πάρετε ένα γραμμικά βαθμωτό ράστερ, επιλέξτε δύο διαφορετικά χρώματα πένας (προσκήνιο και φόντο) στο πάνελ Γενικές Ρυθμίσεις του διαλόγου Ρυθμίσεις Ράστερ.

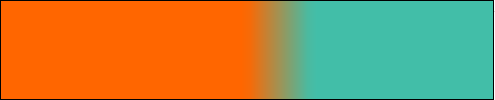

Όταν τοποθετήσετε το Ράστερ, θα δείτε ότι πρόκειται για ένωση των δύο χρωμάτων με μία μεταβατική περιοχή μεταξύ τους.

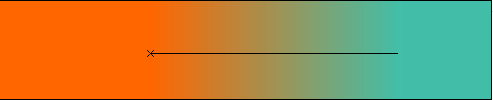

Η θέση, η γωνία και το μέγεθος της μεταβατικής περιοχής τροποποιούνται με τα χειριστήρια ράστερ, με την προϋπόθεση ότι έχετε ενεργοποιήσει το Χειριστήρια Ράστερ (Βοηθήματα Σχεδίασης και Επεξεργασίας) στο Άποψη > Επιλογές Άποψης στην Οθόνη.

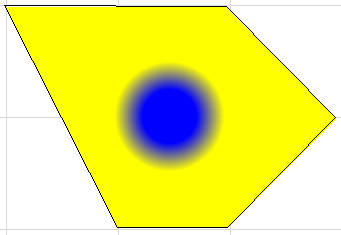

Ο άλλος τύπος βαθμωτού ράστερ είναι ακτινικός, δηλαδή, κυκλικής μορφής. Σε αυτήν την περίπτωση, τα δύο χρώματα πένας (προσκήνιο και φόντο) καθορίζουν αντίστοιχα το εσωτερικό (μετά τον πυρήνα) και το εξωτερικό χρώμα του βαθμωτού ράστερ.
Με το χειριστήριο ράστερ μπορείτε να αλλάξετε την αρχή του βαθμωτού ράστερ και την έκταση των δύο χρωμάτων, καθώς και τη μεταβατική περιοχή.

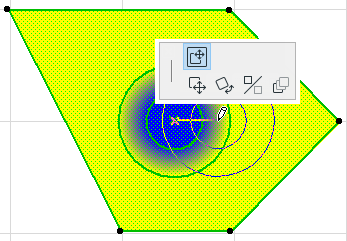

Σημείωση: Όταν μετακινείτε το χειριστήριο ράστερ, βεβαιωθείτε ότι έχετε επιλέξει το εικονίδιο Μετατόπιση υποστοιχείου της ΜικροΠαλέτας.
