Φίλτρο Αλλαγών που Εμφανίζονται στην Παλέτα Σύγκριση Μοντέλου
Εξ ορισμού, η παλέτα Σύγκριση Μοντέλου παραθέτει όλες τις αλλαγές 3D μοντέλου που προκύπτουν από τη διαδικασία Σύγκρισης.
Χρησιμοποιήστε τα κουμπιά Φιλτραρίσματος για να περιορίσετε τη λίστα των εμφανιζόμενων εδώ αλλαγών. Μπορείτε επίσης να ορίσετε τη διάταξη λίστας που θέλετε.
Φιλτράρισμα ανά Κριτήρια Στοιχείου
Φιλτράρισμα ανά Σετ Παραμέτρων
Φιλτράρισμα ανά Κριτήρια Στοιχείου
Πατήστε το κουμπί Φιλτράρισμα με Κριτήρια για να μεταβείτε στο αναδυόμενο παράθυρο κριτηρίων.
Εξ ορισμού, είναι ενεργό το Όλα τα 3D Στοιχεία: Όλα τα στοιχεία παρατίθενται στη λίστα Αλλαγών Μοντέλου.
Για να περιορίσετε τη λίστα στοιχείων, πατήστε Ειδική... για να ορίσετε στοιχεία βάσει κριτηρίων.

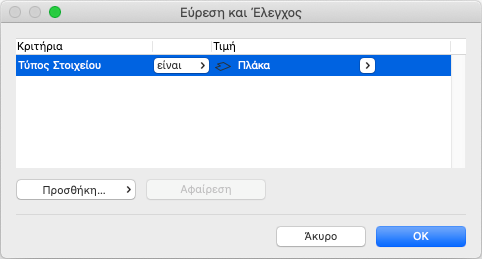

•Εμφανίζεται ο διάλογος Εύρεση και Έλεγχος.

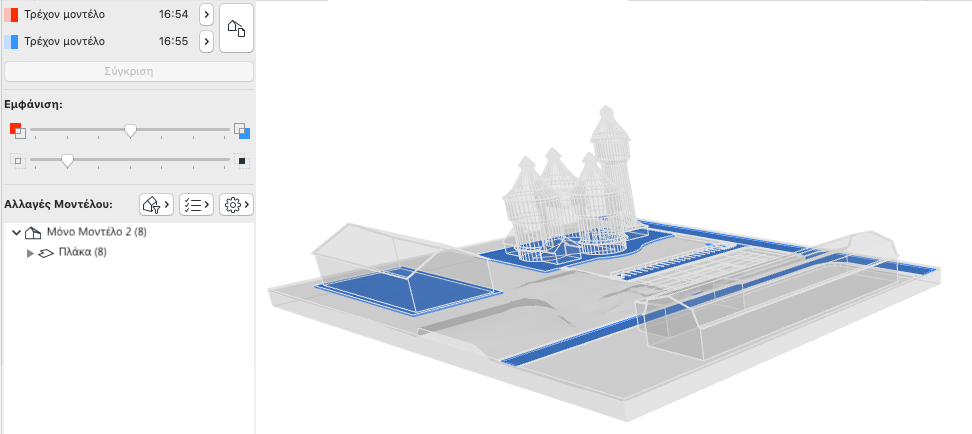

•Ορίστε κριτήρια για τα στοιχεία που θα παρατεθούν: για παράδειγμα, φιλτράρετε τη λίστα για να εμφανίσετε μόνο τις πλάκες.
Δεν είναι δυνατή η αποθήκευση του συνόλου ειδικών κριτηρίων που χρησιμοποιείται ως φίλτρο.

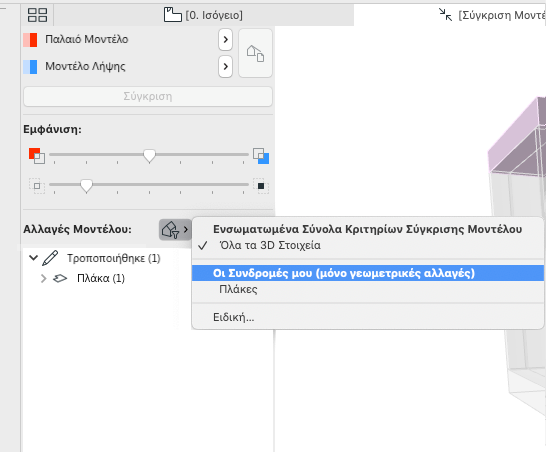

Εάν χρησιμοποιείτε την Παρακολούθηση Αλλαγής Μελέτης (στο Teamwork), μπορείτε να φιλτράρετε για να δείτε αλλαγές στοιχείων ανά Συνδρομή.
Δείτε επίσης: Παρακολούθηση Αλλαγής στο Teamwork.
Φιλτράρισμα ανά Σετ Παραμέτρων

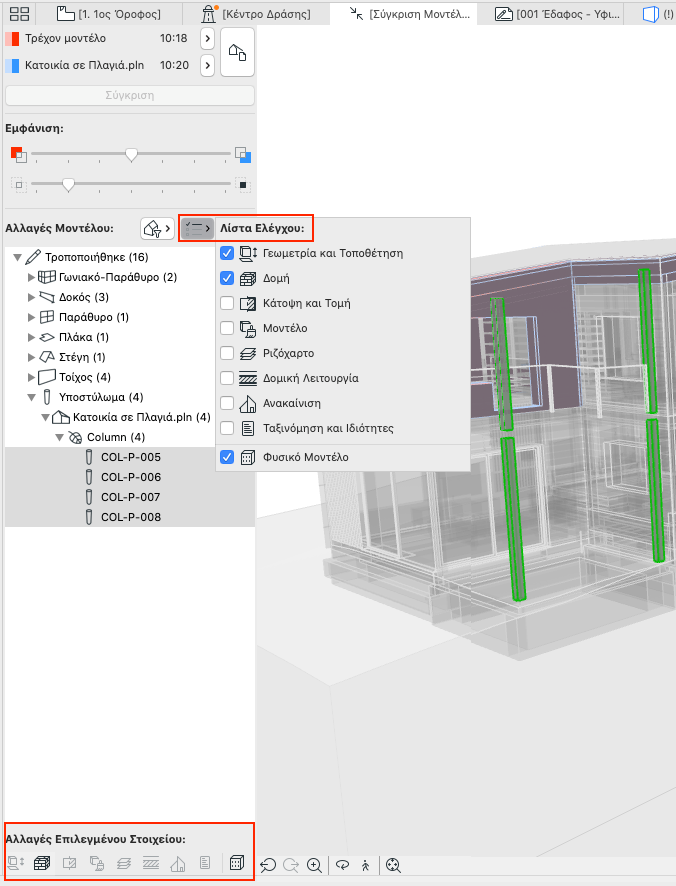

Τσεκάρετε/μη τσεκάρετε τους τύπους τροποποιήσεων που σας ενδιαφέρουν. Παρατίθενται στοιχεία που έχουν αλλάξει, βάσει των τσεκαρισμένων παραμέτρων.
Τα διαθέσιμα σύνολα παραμέτρων διαφέρουν ανάλογα με τον τύπο Μοντέλου που έχει επιλεγεί στον διάλογο Επιλογή Άποψης: Φυσικό Μοντέλο ή Δομικό Αναλυτικό Μοντέλο.
Τα σύνολα παραμέτρων σε αυτήν τη λίστα ελέγχου είναι ίδια με εκείνα της οπτικής πληροφόρησης “Αλλαγές Επιλεγμένου Στοιχείου”, στο κάτω μέρος της λίστας.

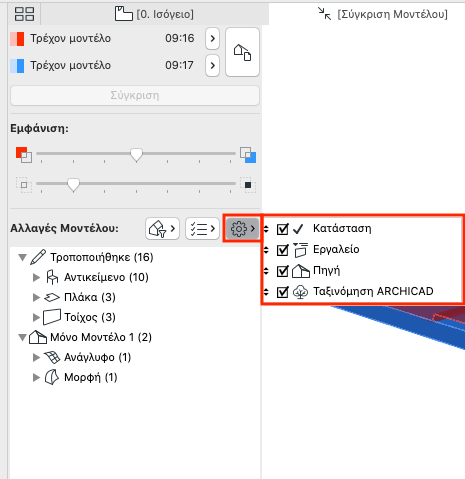

Κάντε κλικ στο κουμπί Ρυθμίσεις.
Στο αναδυόμενο παράθυρο, τσεκάρετε/μη τσεκάρετε τα κουτάκια για να ορίσετε τη διάταξη λίστας που προτιμάτε.
Σύρετε και αφήστε τα στοιχεία για να αλλάξετε τη σειρά τους.
•Κατάσταση (π.χ. Νέο/Τροποποιημένο/Διαγραμμένο)
•Εργαλείο
•ID
•Πηγή
•Ταξινόμηση
