Ανοίγουν στο Επιλογές > Προτιμήσεις Μελέτης > Προδιαγραφές Όδευσης ή από τη γραμμή εργαλείων MEP Designer.
Χρησιμοποιήστε τις Προδιαγραφές Όδευσης για να ορίσετε
•Σύνολα αναφοράς (π.χ. τιμές DN) για αεραγωγούς και σωλήνες
•Πίνακες διαστάσεων (προεπιλογές) για κάθε τύπο ΜΗΥ Στοιχείου (τμήμα, αγκώνας, κλάδος, συστολικό), με βάση το αντίστοιχο Σύνολο Αναφοράς
Μόλις ορίσετε προκαθορισμένες διαστάσεις με βάση τις τιμές αναφοράς, είναι εύκολο να δημιουργήσετε ΜΗΥ οδεύσεις των οποίων τα στοιχεία αντιστοιχούν πάντα στα μεγέθη που χρειάζεστε.
Σημείωση: Οι Φορείς Καλωδίων δεν διαθέτουν ένα Σύνολο Αναφοράς, αλλά μπορείτε να ορίσετε έναν Πίνακα Διαστάσεων για τμήματα φορέων καλωδίων.

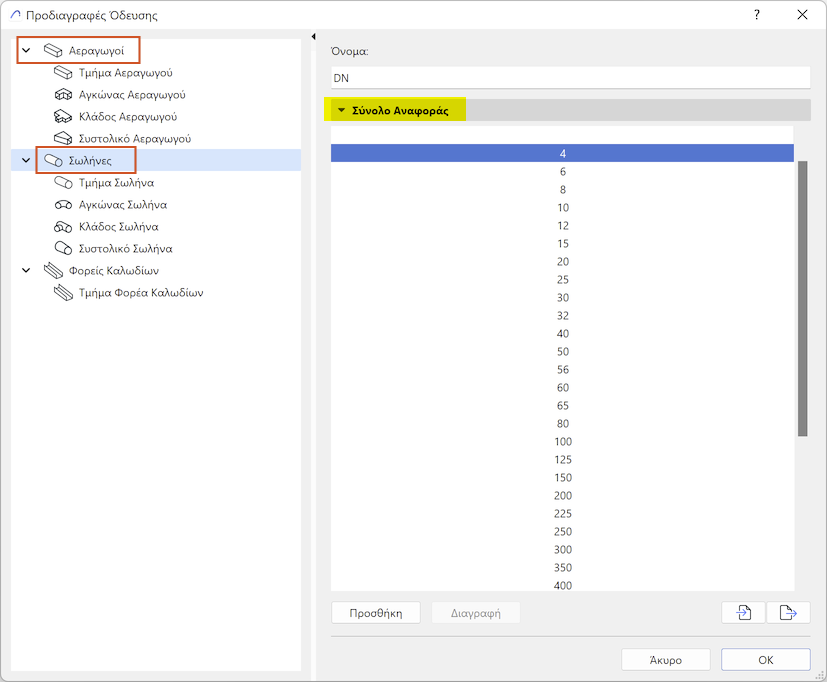

Δημιουργία Συνόλων Αναφοράς για Αεραγωγούς και Σωλήνες
•Όπως απαιτείται, επεξεργαστείτε το όνομα του Συνόλου Αναφοράς
•Χρησιμοποιήστε τα κουμπιά Προσθήκη ή Διαγραφή για να επεξεργαστείτε τη λίστα τιμών στο Σύνολο Αναφοράς
•Εισάγετε ή εξάγετε Σύνολα Αναφοράς ως αρχεία xml (για να τα χρησιμοποιήσετε σε άλλες μελέτες)

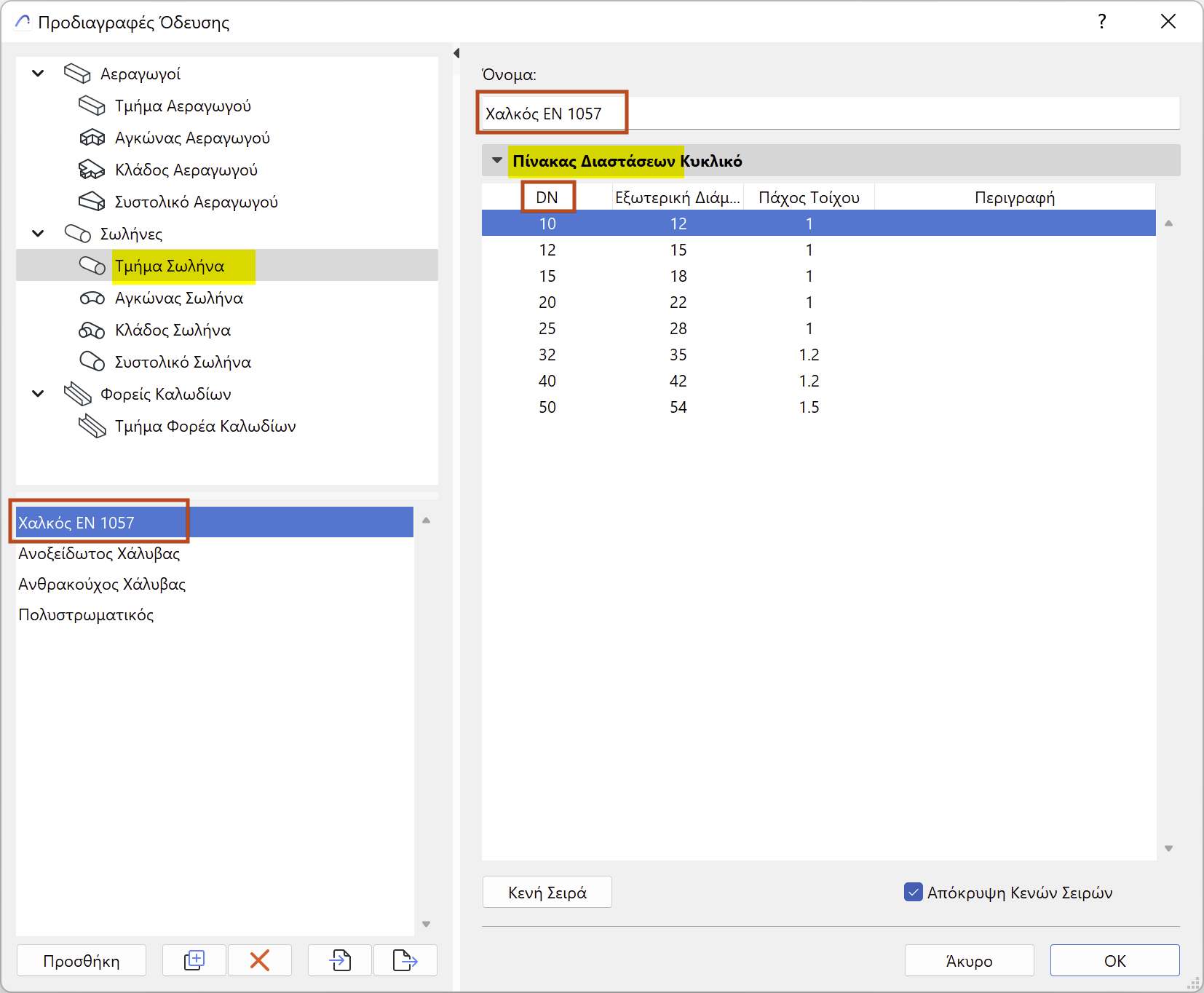

Ρυθμίστε Πίνακες Διαστάσεων για Τμήμα, Αγκώνα, Κλάδο, Συστολικό
Στις Προδιαγραφές Όδευσης, επιλέξτε έναν τύπο ΜΗΥ Στοιχείου. Εδώ, μπορείτε να δημιουργήσετε ή να επεξεργαστείτε τους προκαθορισμένους πίνακες διαστάσεων.
•Τα παρατιθέμενα στοιχεία (π.χ. στοιχεία DN) προέρχονται από το Σύνολο Αναφοράς.
•Ορίστε τις επιθυμητές τιμές διάστασης για κάθε ένα, όπως απαιτείται.
•Ο τύπος ΜΗΥ Στοιχείου μπορεί να έχει πολλαπλούς προρρυθισμένους πίνακες διαστάσεων - πατήστε Προσθήκη ή Αναπαραγωγή για να δημιουργήσετε πρόσθετους πίνακες.
•Ορισμένες σειρές ενδέχεται να παραμείνουν κενές εάν δεν χρησιμοποιείτε το συγκεκριμένο στοιχείο. Επιλέξτε "Απόκρυψη Κενών Σειρών" για να εμφανίζονται μόνο τα στοιχεία που χρησιμοποιούνται.

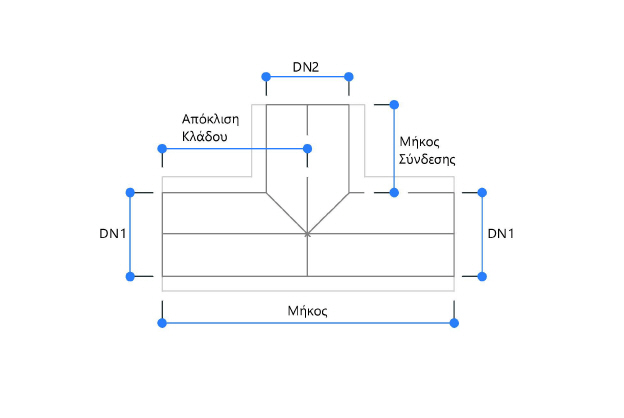

Ορισμός διαστάσεων Κλάδου
Οι διαστάσεις Κλάδου περιλαμβάνουν πολλαπλά μέρη. Ακολουθούν οι τύποι διάστασης που μπορείτε να ορίσετε:

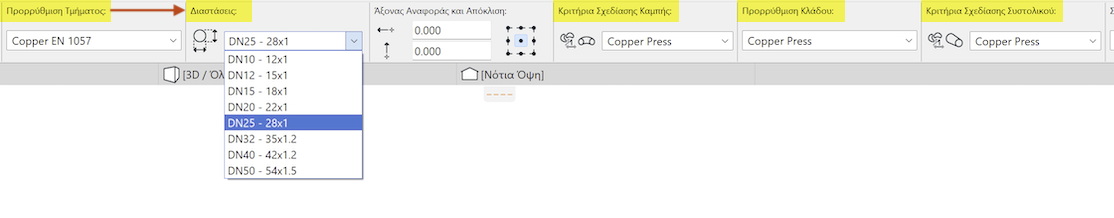

Επιλογή προρρυθμίσεων διαστάσεων για τη ΜΗΥ όδευση
Από την Παλέτα Πληροφοριών, επιλέξτε προρρυθμίσεις (πίνακα διαστάσεων) για τα τμήματα της ΜΗΥ Όδευσης: τμήματα, αγκώνες, κλάδους και συστολικά.
•Για τμήματα όδευσης, επιλέξτε μια Προρρύθμιση Τμήματος
•Για τμήματα όδευσηςς: επιλέξτε επίσης μία διάσταση DN. Οι αγκώνες και οι κλάδοι αυτής της όδευσης θα χρησιμοποιούν επίσης την ίδια DN από τις αντίστοιχες προρρυθμίσεις τους.
•Για τους αγκώνες και τα συστολικά, επιλέξτε μία Προρρύθμιση στο πεδίο "Κριτήρια Σχεδίασης"
•Για στοιχεία κλάδου, επιλέξτε μία προρρύθμιση από το «Προρρύθμιση Κλάδου"
Εισαγωγή-Εξαγωγή Προτιμήσεων Όδευσης
Χρησιμοποιήστε τα κουμπιά Εισαγωγή και Εξαγωγή για να μοιραστείτε έναν ή περισσότερους Πίνακες Διαστάσεων του επιλεγμένου τύπου στοιχείου, μέσω αρχείων xml.

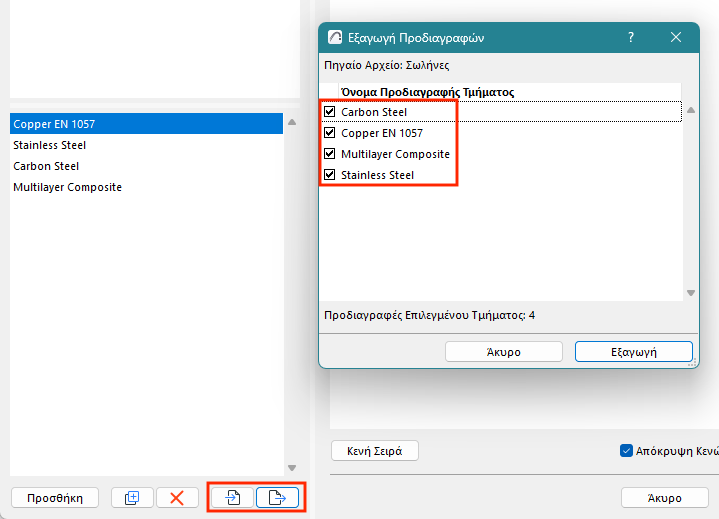

Στην Εξαγωγή, μπορείτε να επιλέξετε ποιοι από τους πίνακες θα εξαχθούν:
