ΜΗΥ-Συμβατά Στοιχεία Βιβλιοθήκης

ΜΗΥ-Συμβατά Στοιχεία Βιβλιοθήκης (με έξυπνες συνδέσεις για χρήση σε συστήματα αεραγωγών, σωληνώσεων και καλωδίων) βρίσκονται:

•στην ΜΗΥ ΒΙΒΛΙΟΘΗΚΗ

•στην κανονική ΒΙΒΛΙΟΘΗΚΗ του Archicad

•στην ΜΗΥ ΒΙΒΛΙΟΘΗΚΗ στο BIMcomponents

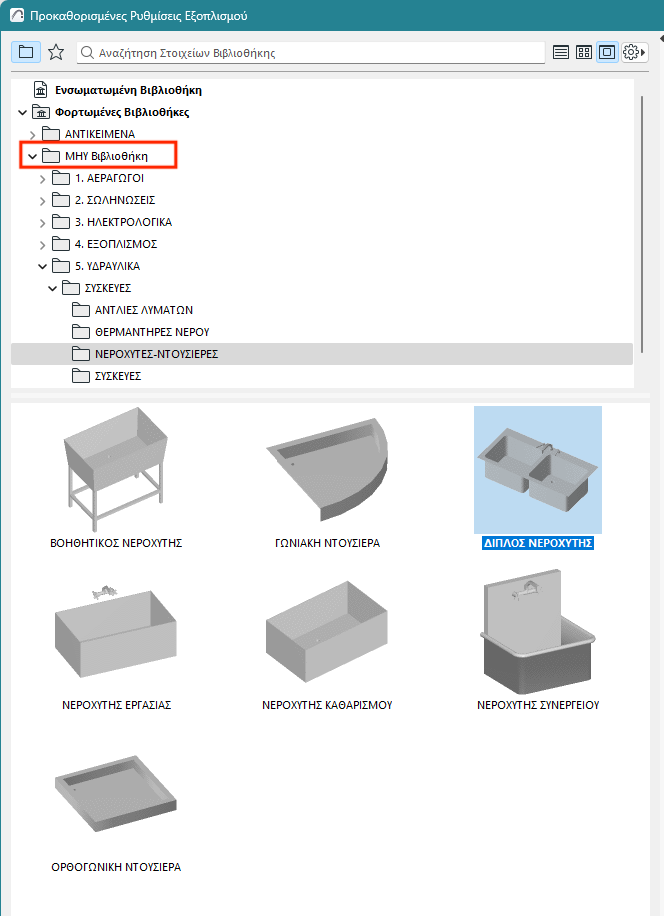

ΜΗΥ ΒΙΒΛΙΟΘΗΚΗ

Η ΜΗΥ ΒΙΒΛΙΟΘΗΚΗ περιέχει ειδικά διαμορφωμένα στοιχεία ΜΗΥ Στοιχεία που μπορείτε να τοποθετήσετε χρησιμοποιώντας τα εργαλεία Παρελκόμενο, Εξάρτημα και Τερματικό - αυτά μπορούν να χρησιμοποιηθούν για την έναρξη και το τέλος των ΜΗΥ Οδεύσεων.

Δείτε: Τοποθέτηση Τερματικού, Παρελκόμενου ή Εξαρτήματος.

ΜΗΥ-Συμβατά Αντικείμενα στην ΒΙΒΛΙΟΘΗΚΗ του Archicad

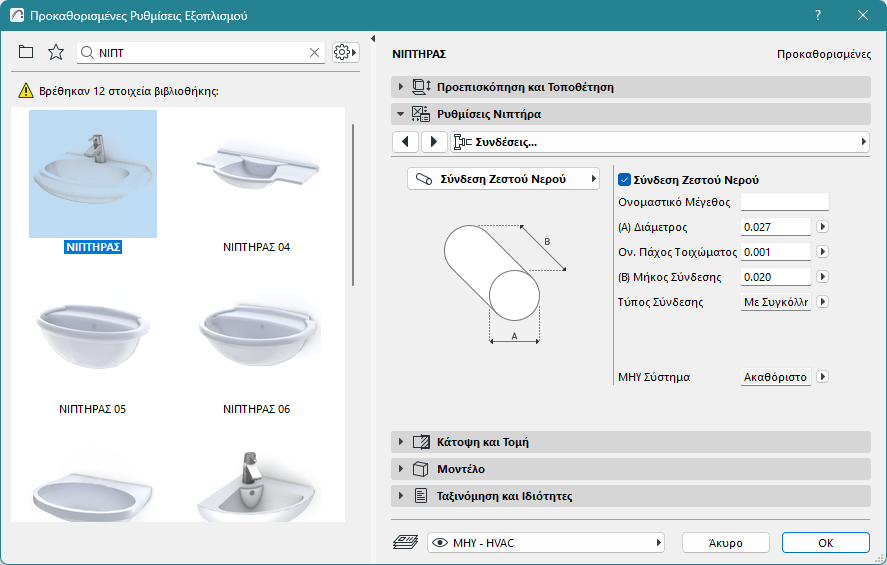

Πολλά γνωστά στοιχεία από την ΒΙΒΛΙΟΘΗΚΗ του Archicad, όπως αυτός ο Νιπτήρας, περιλαμβάνουν ρυθμίσεις σύνδεσης ΜΗΥ-συμβατές, ώστε να μπορείτε να τα συνδέσετε σε μία ΜΗΥ Όδευση:

Εμφάνιση των ΜΗΥ Θυρών Σύνδεσης στα Στοιχεία Βιβλιοθήκης

1.Πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου

2.Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης

3.Ενεργοποιήστε την Επιλογή Άποψης Μοντέλου για ΜΗΥ Συνδέσεις Αντικειμένου

Επιλογή Άποψης Μοντέλου: Εμφάνιση ή Απόκρυψη ΜΗΥ Συνδέσεων σε Στοιχεία Βιβλιοθήκης

Τύπος Στοιχείου των ΜΗΥ-Συμβατών Αντικειμένων: Αντικείμενο ή Εξοπλισμός

Εξ ορισμού, τα ΜΗΥ-συμβατά αντικείμενα της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad τοποθετούνται με το Εργαλείο Αντικείμενο και ο τύπος στοιχείου είναι επομένως “Αντικείμενο.”

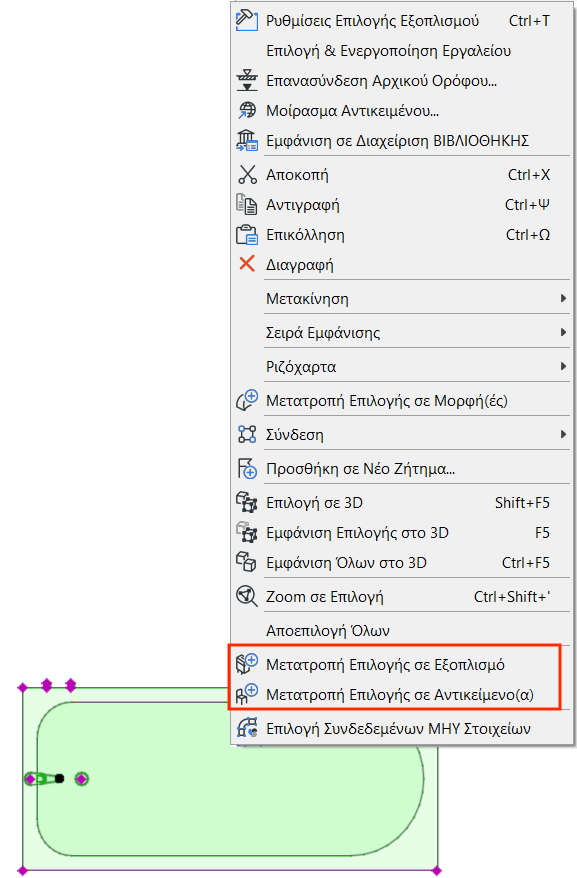

Για ένα επιλεγμένο ΜΗΥ Αντικείμενο: Αλλάξτε τον τύπο του σε Εξοπλισμός (ή πίσω σε Αντικείμενο) χρησιμοποιώντας τις εντολές του θεματικού μενού.
