Βελτιστοποιητής Μεγέθους Αεραγωγού

Ο Βελτιστοποιητής Μεγέθους Αεραγωγού αλλάζει τις διαστάσεις των αεραγωγών ανάλογα με τις ανάγκες, με βάση τα όρια-στόχους και τις προτιμήσεις διαστάσεων που έχουν οριστεί από τον χρήστη.

Χρησιμοποιήστε αυτόν τον διάλογο αφού έχετε ορίσει τα συστήματα και έχετε ελέγξει τους υπολογισμούς στον Περιηγητή Συστήματος. Ωστόσο, μπορείτε επίσης να αλλάξετε το μέγεθος των διαστάσεων ανά πάσα στιγμή (ανεξάρτητα από τα δεδομένα στον Περιηγητή Συστήματος).

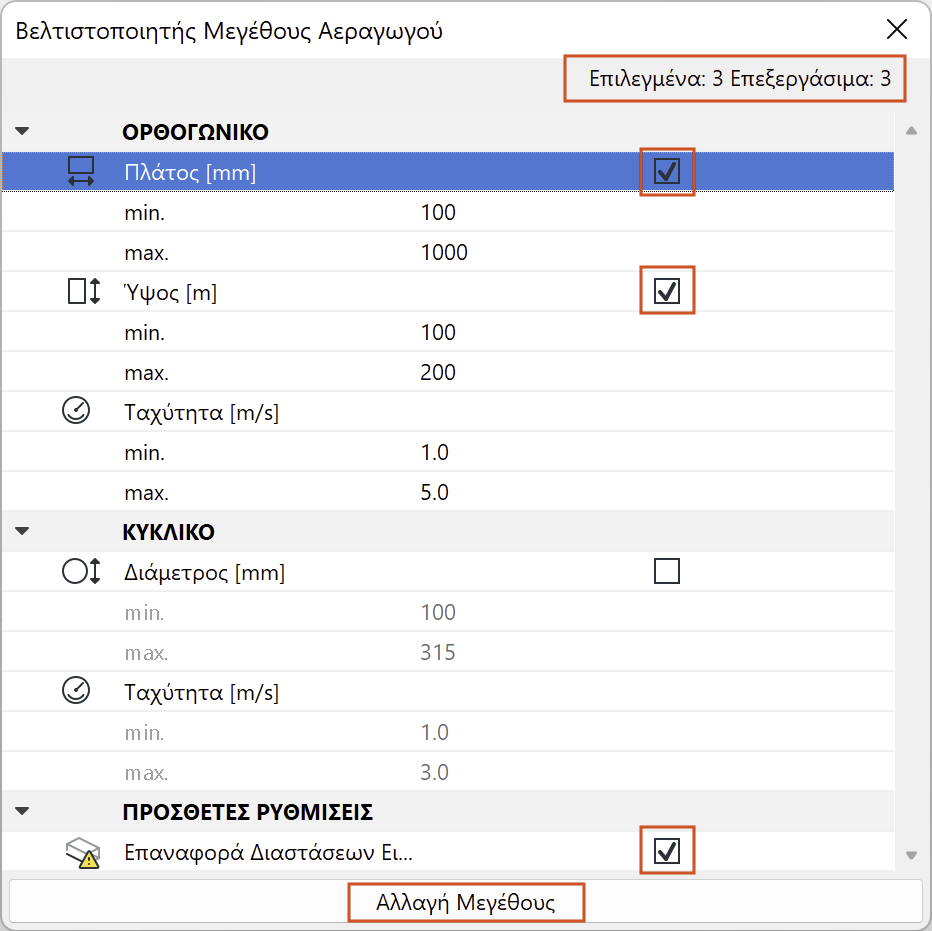

1.Ανοίξτε το Βελτιστοποιητής Μεγέθους Αεραγωγού από τη ΜΗΥ Γραμμή Εργαλείων ή από το Παράθυρα > Παλέτες

2.Επιλέξτε μία ή περισσότερες οδεύσεις αεραγωγών για αλλαγή μεγέθους. Ο διάλογος σας ενημερώνει για τον αριθμό των επιλεγμένων και επεξεργάσιμων στοιχείων.

Σημείωση: Μία όδευση μπορεί να μην είναι επεξεργάσιμη εάν το ριζόχαρτο ή το στοιχείο της είναι κλειδωμένο.

3.Επιλέξτε τους τύπους διαστάσεων που θέλετε να αλλάξετε το μέγεθος (Ορθογώνιο πλάτος ή/και ύψος, Κυκλική διάμετρος).

4.Ελέγξτε εάν θα συμπεριλάβετε και τυχόν ειδικά τμήματα στη λειτουργία αλλαγής μεγέθους.

5.Αποεπιλέξτε τις διαστάσεις που θέλετε να παραμείνουν ως έχουν. Για παράδειγμα, για να αφήσετε τους κυκλικούς αεραγωγούς σας αμετάβλητους, αποεπιλέξτε την επιλογή Κυκλική διάμετρος.

6.Καθορίστε εύρος τιμών για το σχήμα και την ταχύτητα με βάση τις ειδικές απαιτήσεις τους για τις ελάχιστες και μέγιστες τιμές.

Σημείωση: Για να ορίσετε μία σταθερή τιμή αντί για ένα εύρος τιμών, εισάγετε ίδιες τιμές για το ελάχιστο και το μέγιστο.

7.Πατήστε Αλλαγή Μεγέθους.

•Ελέγξτε την ανατροφοδότηση για αποτελέσματα - αν λέει ότι δεν έγινε αλλαγή μεγέθους, τότε οι οδεύσεις σας καλύπτουν ήδη τα όρια που έχουν οριστεί στο Βελτιστοποιητής Μεγέθους Αεραγωγού

•Εάν το κουμπί Αλλαγή Μεγέθους είναι γκρι, δεν έχετε επιλεγμένες ή υπάρχουν μη επεξεργάσιμες οδεύσεις
