Επεξεργασία διαμέτρου τμήματος - με ΜικροΠαλέτα

Αλλάξτε τη διάμετρο ενός τμήματος όδευσης (αεραγωγός, σωλήνας ή φορέας καλωδίων).

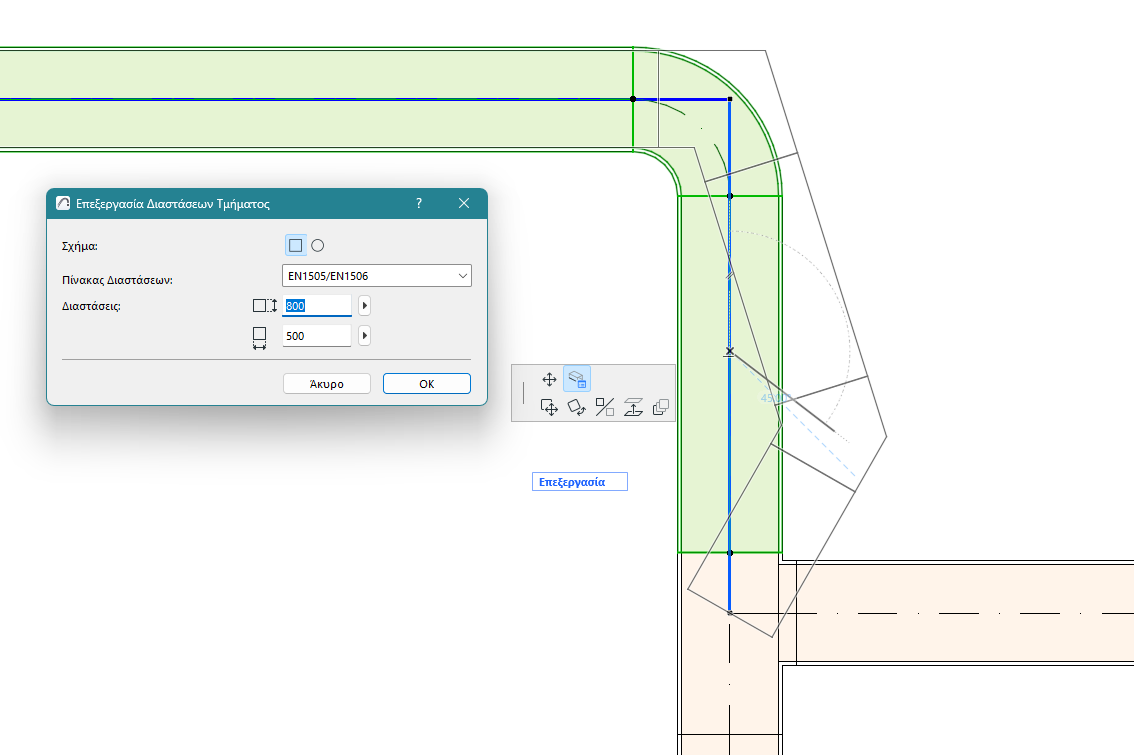

1.Επιλέξτε μία όδευση

2.Κάντε κλικ στη γραμμή αναφοράς του τμήματος που θέλετε να επεξεργαστείτε

3.Από την ΜικροΠαλέτα, επιλέξτε Επεξεργασία Διαστάσεων Τμήματος.

4.Στον διάλογο, μπορείτε να επεξεργαστείτε το σχήμα του τμήματος (μόνο για αεραγωγούς), τον Πίνακα Διαστάσεων και τις διαστάσεις του τμήματος.


5.Κάντε κλικ στο OK για να ενημερώσετε το τμήμα στο μοντέλο.


Οι διαθέσιμες διαστάσεις αναφέρονται στον επιλεγμένο Πίνακα Διαστάσεων (που ορίζεται στην ενότητα Επιλογές > Προτιμήσεις Μελέτης > Προδιαγραφές Όδευσης.)
