Ένας Συνδυασμός Φορτίου περιέχει τα δεδομένα πολλών Φορτίων τα οποία δρουν ταυτόχρονα σε μία δομή. Πολλά προγράμματα ανάλυσης χρησιμοποιούν δεδομένα Συνδυασμού Φορτίου για τον υπολογισμό της επίδρασης αυτών των πολλαπλών Φορτίων, χρησιμοποιώντας διάφορους παράγοντες και πολλαπλασιαστές.
Οι Συνδυασμοί Φορτίου στο Archicad χρησιμοποιούνται για λόγους συμβατότητας με αυτά τα προγράμματα Ανάλυσης. Μέσα στο Archicad, λειτουργούν μόνο για την αποθήκευση και τη διαχείριση δεδομένων (όχι για σκοπούς υπολογισμού).
Ανοίξτε τον διάλογο Συνδυασμός Φορτίου κάνοντας ένα από τα ακόλουθα:
•Επιλογές > Συνδυασμοί Φορτίου
•Γραμμή εργαλείων Δομικά Φορτία

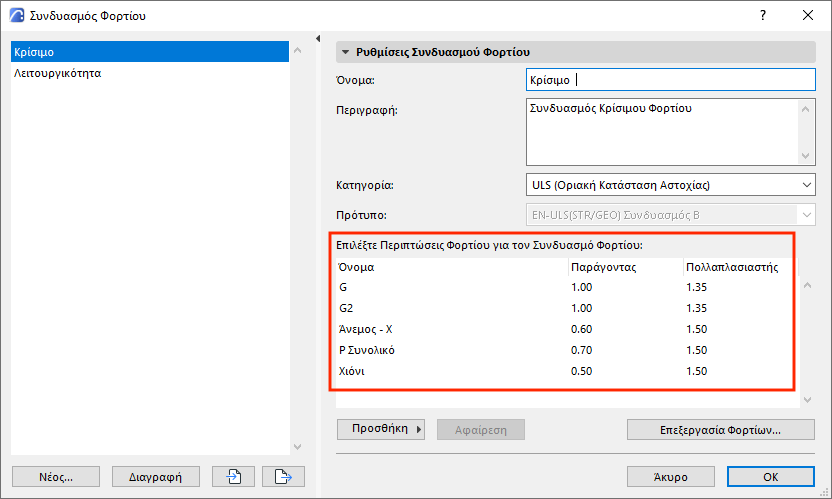

Οι Συνδυασμοί Φορτίου της μελέτης παρατίθενται στα αριστερά.
Οι ρυθμίσεις κάθε επιλεγμένου Συνδυασμού Φορτίου εμφανίζονται στα δεξιά, και οι Περιπτώσεις Φορτίου τους παρατίθενται μαζί με τα δεδομένα Παράγοντας και Πολλαπλασιαστής.
Ρυθμίσεις Συνδυασμού Φορτίου
Όνομα
Κάθε Συνδυασμός Φορτίου πρέπει να έχει ένα μοναδικό όνομα.
Περιγραφή
Εισάγετε εδώ προαιρετικά, οποιαδήποτε περαιτέρω πληροφορία για να βοηθήσετε τον χρήστη

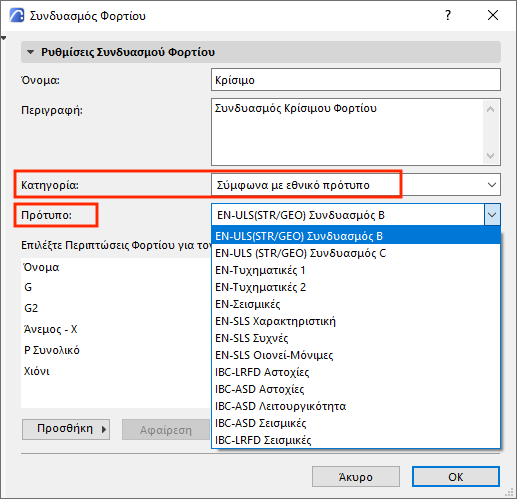

Κατηγορία
Διαλέξτε από το pop-up:
•ένα πρότυπο Οριακής Κατάστασης, ή
•Σύμφωνα με ένα Εθνικό Πρότυπο. Σε αυτήν την περίπτωση: διαλέξτε από την pop-up λίστα Πρότυπο.
Προσθήκη Περίπτωσης Φορτίου
Οποιαδήποτε Περίπτωση Φορτίου στη μελέτη μπορεί να συμπεριληφθεί σε έναν Συνδυασμό Φορτίου (ανεξάρτητα από την Ομάδα Φορτίου του)

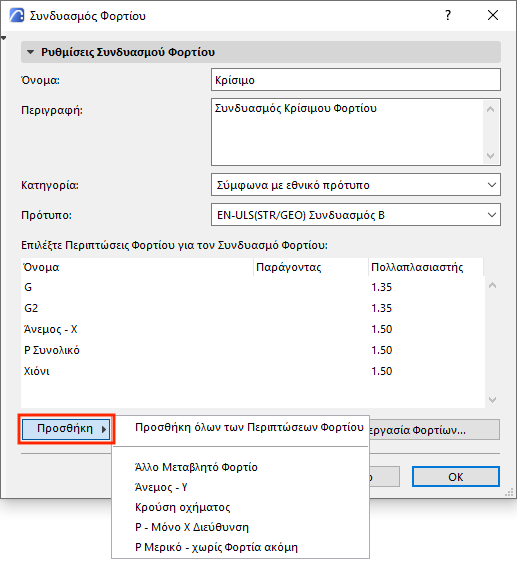

Στο κάτω μέρος του διαλόγου Συνδυασμός Φορτίου, πατήστε Προσθήκη:
–Διαλέξτε μία Περίπτωση Φορτίου για να την προσθέσετε σε αυτόν τον Συνδυασμό Φορτίου
–ή Προσθήκη όλων των Περιπτώσεων Φορτίου
Επεξεργασία Φορτίων...
Πατήστε Επεξεργασία Φορτίων για να ανοίξετε τον Διαχειριστή Φορτίου.
Δημιουργία Νέου ή Αντίγραφου Συνδυασμού Φορτίου
1.Κάντε κλικ στο Νέο, στο κάτω μέρος του διαλόγου Συνδυασμοί Φορτίου.

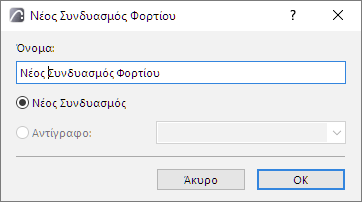

2.Εμφανίζεται ο διάλογος Νέος Συνδυασμός Φορτίου: επιλέξτε Νέος Συνδυασμός ή Αντίγραφο.
3.Δώστε στον νέο/αντίγραφο Συνδυασμό Φορτίου ένα Όνομα και στη συνέχεια πατήστε OK.
4.Ρυθμίστε τις Ρυθμίσεις Συνδυασμού Φορτίου και στη συνέχεια πατήστε OK για να κλείσετε τον διάλογο Συνδυασμών Φορτίου.
Εισαγωγή και Εξαγωγή Συνδυασμών Φορτίου
Στον διάλογο Συνδυασμοί Φορτίου, χρησιμοποιήστε τα κουμπιά Εισαγωγή-Εξαγωγή για να μεταφέρετε δεδομένα Συνδυασμών Φορτίου.
•Το Archicad εισάγει αυτά τα δεδομένα σε διάταξη είτε XML, είτε SAF.
•Το Archicad εξάγει αυτά τα δεδομένα μόνο σε διάταξη XML
