Γραμμικά Φορτία μπορούν να εισαχθούν σε 1D ή 2D Μέλη:
1.Ενεργοποιήστε το εργαλείο Γραμμικό Φορτίο.
2.Στις Ρυθμίσεις Εργαλείου ή στην Παλέτα Πληροφοριών: Επιλέξτε μία Περίπτωση Φορτίου για το νέο σας στοιχείο Φορτίου (δείτε Ρυθμίσεις Εργαλείου Φορτίο).
3.Στις Πληροφορίες: Επιλέξτε εάν το Φορτίο θα πρέπει να είναι συσχετισμένο με τις ακμές ή όχι. (Αυτό έχει σημασία αν τοποθετείτε το φορτίο κατά μήκος μίας ακμής ενός 2D Μέλους. Δείτε: Γραμμικό Φορτίο: Συσχετισμός με Ακμή.)
4.Καθώς μετακινείτε τον κέρσορα, επισημαίνεται το δυνητικό στοιχείο υποδοχής (Δομικό Αναλυτικό Μέλος). Μπορείτε επίσης να έχετε μία προεπισκόπηση του πώς θα είναι το Φορτίο μετά την τοποθέτηση.
Εάν αιωρείτε τον κέρσορα πάνω από πολλά στοιχεία-ξενιστές, χρησιμοποιήστε το πλήκτρο "tab" για να κινείστε διαδοχικά από το ένα στο άλλο μέχρι να επισημανθεί το κατάλληλο.
5.Κάντε κλικ σε ένα Μέλος για να καθορίσετε το σημείο εκκίνησης.
6.Σύρετε τον κέρσορα και κάντε κλικ για να τοποθετήσετε το Γραμμικό Φορτίο.
Σημείωση: Τα Φορτία είναι ορατά μόνο εάν ανήκουν στην τρέχουσα ορατή Περίπτωση Φορτίου. Εάν προσπαθήσετε να τοποθετήσετε ένα στοιχείο Φορτίου που δεν ανήκει στην τρέχουσα ορατή Περίπτωση Φορτίου, λαμβάνετε μία ειδοποίηση.

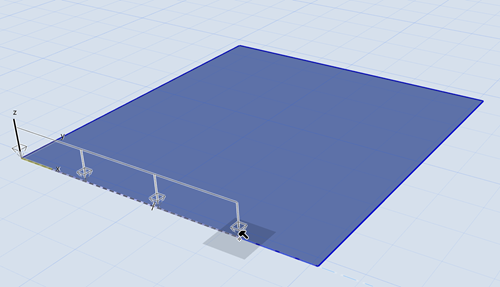

Τοποθέτηση ενός Γραμμικού Φορτίου
Τοποθετήστε Αλυσίδα Γραμμικών Φορτίων στο Πολύγωνο 2D Μέλους
1.Βεβαιωθείτε ότι το Γραμμικό Φορτίο έχει οριστεί σε «Συσχετισμένο με Ακμές"
2.Κάντε κλικ σε μία γωνία του πολυγώνου και στη συνέχεια, αιωρείστε το ποντίκι σε μία απέναντι γωνία.
3.Κάντε κλικ στο Tab για να δείτε προεπισκοπήσεις των εναλλακτικών διαδρομών Γραμμικού Φορτίου

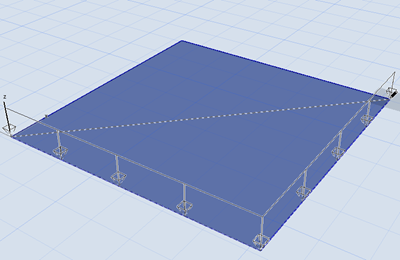

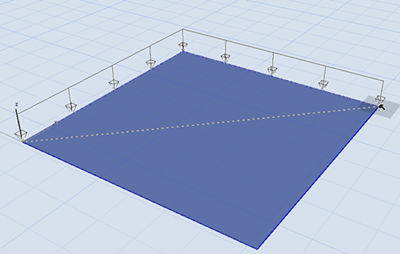

Γραμμικό Φορτίο, συσχετισμένο γύρω από την ακμή Πλάκας: κάντε κλικ στο Tab για να δείτε τις εναλλακτικές λύσεις

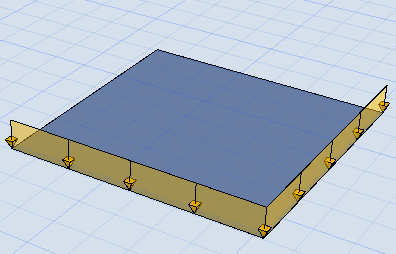

Γραμμικά Φορτία σε Όλες τις Ακμές (Συντόμευση)
Χρησιμοποιήστε το Μαγικό Ραβδί "space + κλικ" για να δημιουργήσετε Γραμμικά Φορτία σε όλες τις ακμές 2D Μέλους.

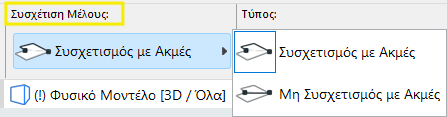

Γραμμικό Φορτίο: Συσχετισμός με Ακμή
Πριν τοποθετήσετε ένα Γραμμικό Φορτίο, επιλέξτε τη ρύθμιση Συσχετισμός με Ακμή στις Πληροφορίες. Αυτό αφορά τα Γραμμικά Φορτία στην ακμή ενός 2D Μέλους. (Δεν επηρεάζει τα Γραμμικά Φορτία που δεν συμπίπτουν με μία ακμή Μέλους.)
Όταν επεξεργάζεστε την ακμή Μέλους:
•Τα Συσχετισμένα Γραμμικά Φορτία θα ακολουθούν οποιεσδήποτε αλλαγές της γεωμετρίας των ακμών.
•Τα Μη Συσχετισμένα Γραμμικά Φορτία δεν θα ακολουθούν τις αλλαγές της γεωμετρίας των ακμών (αλλά με το σύρσιμο του Μέλους, μετακινούνται και τα Γραμμικά Φορτία).
Εάν τοποθετήσετε ένα Γραμμικό Φορτίο στην άκρη ενός στοιχείου Ανοίγματος (π.χ. μέσα σε μία Πλάκα), το Φορτίο δεν μπορεί να είναι συσχετισμένο.
Αντίθετα, ένα Γραμμικό Φορτίο στην ακμή μίας οπής μπορεί να είναι είτε συσχετισμένο είτε μη-συσχετισμένο.
