Δημιουργία/Ενημέρωση Κινητών Φορτίων
Με αυτό το χαρακτηριστικό, οι δομοστατικοί μηχανικοί μπορούν να παράγουν αυτόματα κινητά φορτία στους χώρους.
Πώς λειτουργεί
•Χαρτογραφήστε τις ζώνες σας (μέσω της ταξινόμησής τους) στην κατάλληλη Κατηγορία Φορτίου
•Οι Κατηγορίες Φορτίου καθορίζουν τις τιμές του κινητού φορτίου. Το Archicad διαθέτει προκαθορισμένους ορισμούς Κατηγορίας Φορτίου, τους οποίους μπορείτε να προσαρμόζετε ανάλογα με τις ανάγκες σας.
•Χρησιμοποιήστε Σχεδίαση > Δομικά Αναλυτικά Στοιχεία > Δημιουργία/Ενημέρωση Φορτίων
Ποιοι Χώροι δημιουργούν κινητά φορτία;
Κινητά Φορτία δημιουργούνται για Χώρους που πληρούν τις ακόλουθες προϋποθέσεις:
•Το πλαίσιο ελέγχου «Δημιουργία Κινητών Φορτίων" είναι ενεργοποιημένο (Ρυθμίσεις Χώρου)
•Ο Χώρος έχει μία Ταξινόμηση (Ρυθμίσεις Χώρου)
•Η Ταξινόμηση Χώρου αντιστοιχεί σε μία Κατηγορία Φορτίου (διάλογος Αντιστοίχησης Φορτίου)

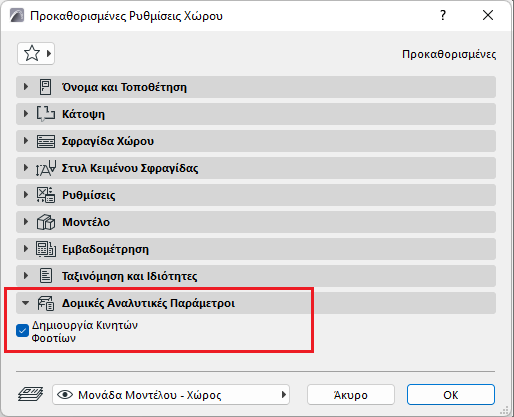

Ενεργοποιήστε το πλαίσιο ελέγχου: Δημιουργία Κινητών Φορτίων
Ενεργοποιήστε το στις Ρυθμίσεις Χώρου ή στις Πληροφορίες (πάνελ Δομικές Αναλυτικές Παράμετροι):

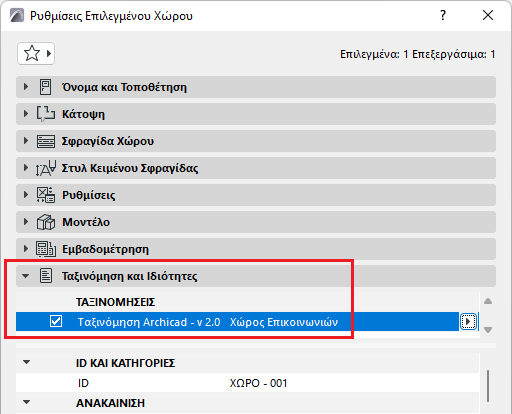

Ταξινόμηση χώρου
Ταξινομήστε έναν χώρο στις Ρυθμίσεις Χώρου ή στις Πληροφορίες (πάνελ Ταξινόμηση και Ιδιότητες):

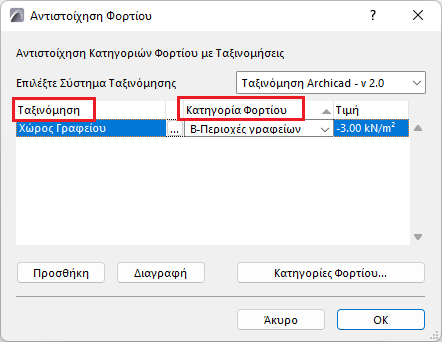

Διαμόρφωση Αντιστοίχησης Φορτίου
1.Ανοίξτε Επιλογές > Χαρτογράφηση Φορτίου
2.Χρησιμοποιήστε αυτόν τον πίνακα για την αντιστοίχηση Ταξινομήσεων (αριστερή στήλη) με Κατηγορίες Φορτίου.
–Κάντε κλικ στο κουμπί Προσθήκη για να δημιουργήσετε όσους κανόνες αντιστοίχησης χρειάζονται
–Αυτός ο διάλογος εμφανίζει την τιμή της Κατηγορίας Φορτίου (Για να επεξεργαστείτε αυτή την τιμή, χρησιμοποιήστε τον διάλογο Κατηγορίες φορτίου)

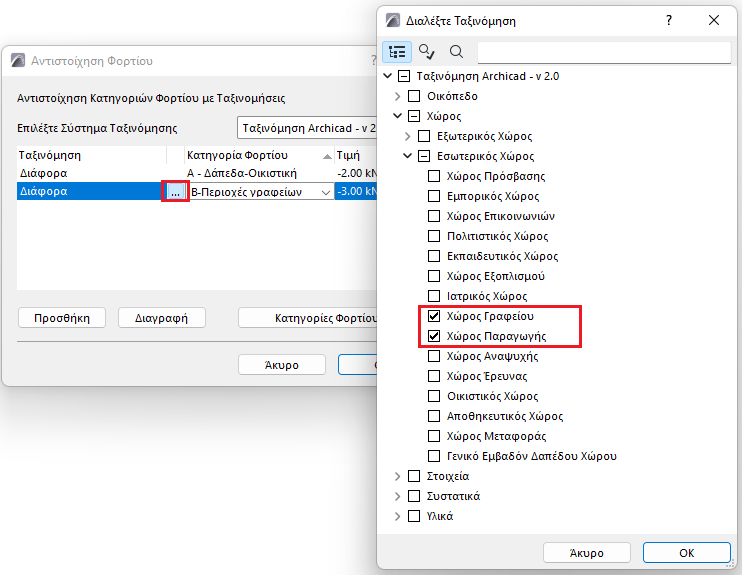

–Μπορείτε να αντιστοιχήσετε μία ή περισσότερες ταξινομήσεις χώρων σε οποιαδήποτε μεμονωμένη Κατηγορία Φορτίου: εδώ, οι ταξινομήσεις "Χώρος Γραφείου" και «Χώρος Παραγωγής" αντιστοιχούν σε μία μόνο Κατηγορία Φορτίου.
Εντολή Δημιουργία Κινητών Φορτίων
1.Βεβαιωθείτε ότι το Δομικό Αναλυτικό Μοντέλο είναι ενεργοποιημένο: χρησιμοποιήστε τον διακόπτη Εμφάνιση Δομικού Αναλυτικού Μοντέλου
–από το μενού Άποψη
–από τη Γραμμή Εργαλείων Δομικό Αναλυτικό Μοντέλο
2.Χρησιμοποιήστε Σχεδίαση > Δομικά Αναλυτικά Στοιχεία > Δημιουργία/Ενημέρωση Φορτίων
3.Τσεκάρετε το κουτάκι Κινητά Φορτία.
4.Επιλέξτε μια Περίπτωση Φορτίου για το κινητό φορτίο.
5.Κάντε κλικ στο OK.

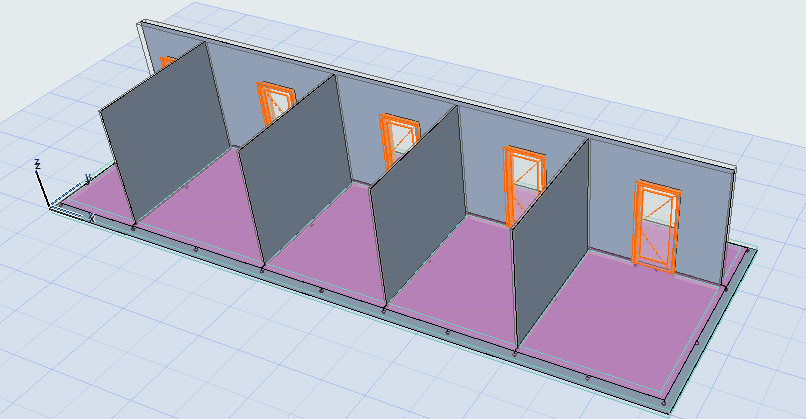

Ελέγξτε τα επιφανειακά φορτία που προκύπτουν, σε 3D.
Ενημέρωση Κινητών Φορτίων
Όταν το μοντέλο αλλάζει, μπορείτε να ενημερώνετε τα κινητά φορτία με τον ίδιο τρόπο:
Χρησιμοποιήστε Σχεδίαση > Δομικά Αναλυτικά Στοιχεία > Δημιουργία/Ενημέρωση Φορτίων
Δημιουργούνται, ενημερώνονται ή διαγράφονται νέα κινητά φορτία, ανάλογα με τις ανάγκες, ώστε να αντικατοπτρίζονται αλλαγές στο μοντέλο (π.χ. γεωμετρία χώρου, ταξινόμηση) ή στη χαρτογράφηση φορτίων.
