Επιμήκυνση 1D Μέλους

Επιμηκύνετε το 1D Μέλος κατά μήκος (τοπικός άξονας X), ώστε να μπορεί να συνδεθεί με άλλο κοντινό Μέλος.

Για κάθε προσαρμογέα επιμήκυνσης, μπορείτε να ορίσετε μία μέγιστη επιτρεπόμενη απόσταση (“Max. επιμήκυνση”). Αυτή η απόσταση μετριέται μεταξύ μη προσαρμοσμένων Κόμβων 1D Μέλους και/ή μη προσαρμοσμένων επιπέδων 2D Μέλους.

Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.



ΕΠΙΜΗΚΥΝΣΗ 1D ΜΕΛΟΥΣ ΠΡΟΣ 1D ΜΕΛΟΣ

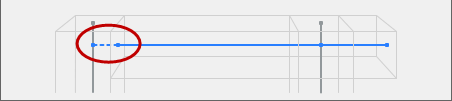

Επιμήκυνση 1D προς 1D
(ένα προς το άλλο)

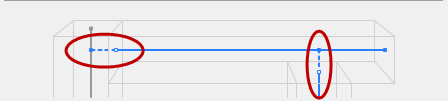

Επιμήκυνση 1D προς 1D
(μεταξύ τους)





ΕΠΙΜΗΚΥΝΣΗ 1D ΜΕΛΟΥΣ ΠΡΟΣ 2D ΜΕΛΟΣ

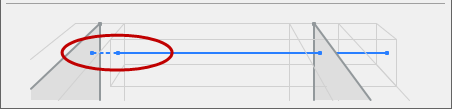

Επιμήκυνση 1D προς 2D
(ένα προς το άλλο)



Επιμήκυνση 1D προς 2D
(μεταξύ τους)



1D Υποστύλωμα επιμηκύνεται προς τα κάτω για να φθάσει την 2D Πλάκα,
Η ακμή Πλάκας επιμηκύνεται για να φθάσει την πλευρά της Δοκού

Δείτε επίσης: Προσαρμογή Συνδεδεμένων Άκρων.
