Αποκοπή 2D Μέλους

Κάντε Αποκοπή μέρους ή ολόκληρης της ακμής του πολυγώνου ενός 2D Μέλους, έτσι ώστε να μπορεί να συνδεθεί με άλλο κοντινό Μέλος.



ΑΠΟΚΟΠΗ 2D ΜΕΛΟΥΣ

Αποκοπή 2D προς 1D
(ένα προς το άλλο)



Αποκοπή 2D προς 1D
(μεταξύ τους)



Αποκοπή 2D προς 2D
(ένα προς το άλλο)



Αποκοπή 2D προς 2D
(μεταξύ τους)

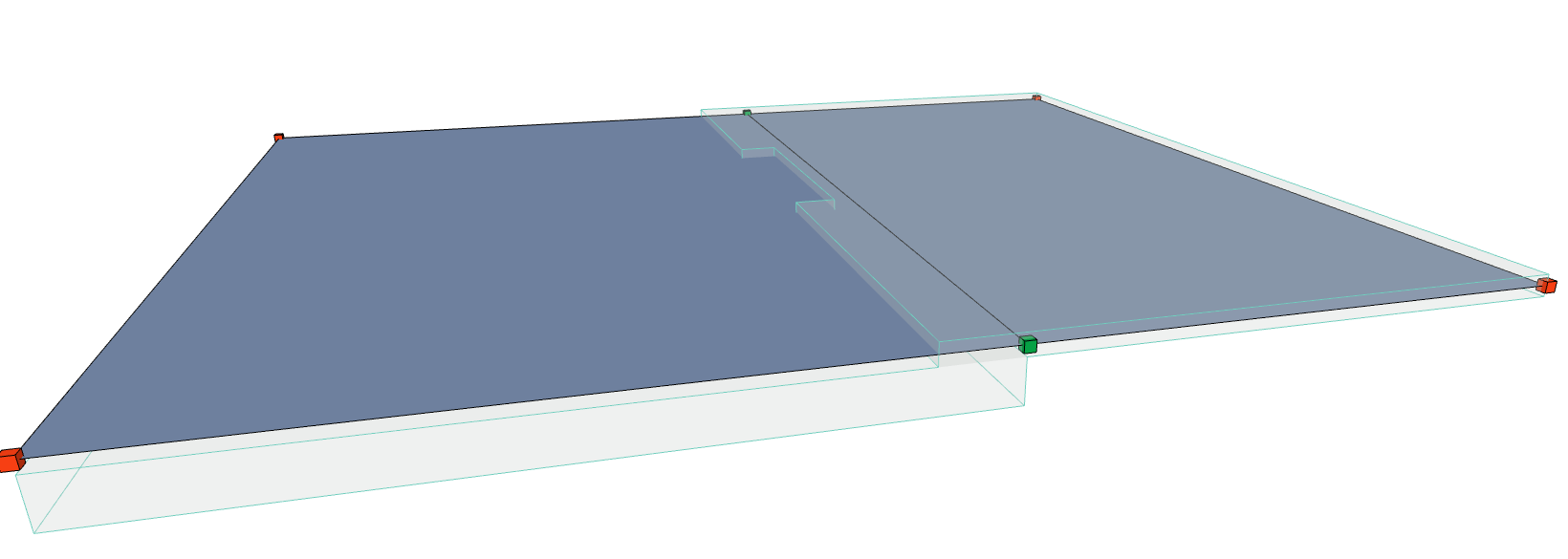

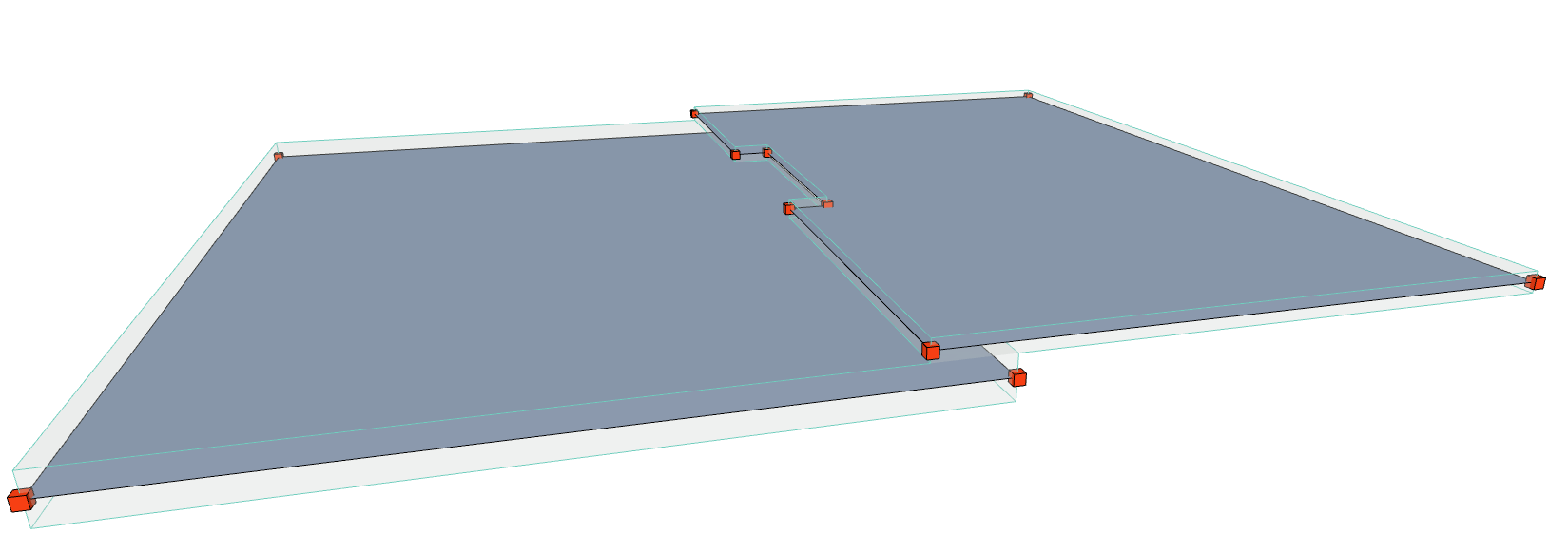

Εάν δύο 2D Μέλη επικαλύπτονται, αυτός ο προσαρμογέας Αποκοπής εξαλείφει και την επικάλυψη:



Μερική αποκοπή

Τσεκάρετέ το για αποκοπή μόνο ενός μέρους της ακμής 2D Μέλους. Αυτό ισχύει όταν η ακμή 2D Μέλους και ο στόχος της βρίσκονται στο ίδιο επίπεδο.


Min. μήκος τμήματος

Εάν είναι ενεργοποιημένη η Μερική Αποκοπή: Ένα μέρος ακμής θα αποκοπεί μόνο εάν είναι τουλάχιστον τόσο μακρύ.
