Μέγιστη Αποκοπή/Μέγιστη Προεξοχή

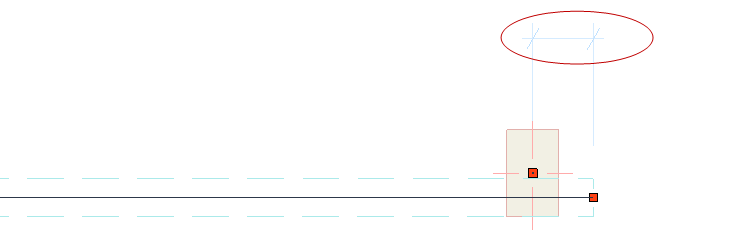

Μέγιστη αποκοπή

Για κάθε προσαρμογέα Αποκοπής (ή Επιμήκυνσης και Αποκοπής), μπορείτε να ορίσετε μία μέγιστη επιτρεπόμενη αποκοπή (“Max. αποκοπή”). Αυτή η απόσταση μετριέται μεταξύ μη προσαρμοσμένων Κόμβων 1D Μέλους και/ή μη προσαρμοσμένων επιπέδων 2D Μέλους, στο δομικό αναλυτικό μοντέλο.

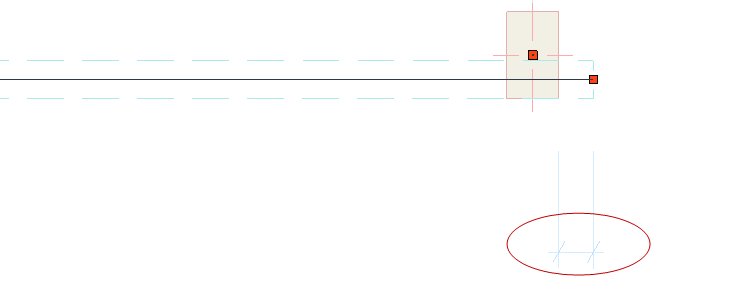

Μέγιστη προεξοχή Φυσικού σώματος

Σε αντίθεση με τη μέγιστη τιμή αποκοπής (που αναφέρεται στο δομικό μέλος), η Μέγιστη προεξοχή αναφέρεται στην προεξοχή του φυσικού στοιχείου. Ορίστε αυτό το όριο, ώστε οι μεγαλύτερες επεκτάσεις στο φυσικό μοντέλο να μην αποκοπούν (π.χ. φουρούσια).

Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.
