Απόκλιση 1D προς 1D

Η Απόκλιση πραγματοποιείται πάντα προς μία διεύθυνση (ένα προς το άλλο): τα προσαρμοζόμενα Μέλη θα αποκλίνουν προς τους στόχους τους. Τα στοχευμένα Μέλη θα παραμείνουν αμετάβλητα.



ΑΠΟΚΛΙΣΗ 1D ΜΕΛΟΥΣ

Απόκλιση 1D προς 1D



BeamOffset1.png   BeamOffset2.png

Σύνδεση Δοκών: Πριν και Μετά την Προσαρμογή Απόκλισης

Επιλογές Απόκλισης 1D προς 1D

Ας χρησιμοποιήσουμε ένα παράδειγμα 2 Δοκών συνδεδεμένων με ένα Υποστύλωμα. Κάθε Δοκός έχει διαφορετική διατομή και τοποθετείται με διαφορετική εκκεντρότητα ως προς το Υποστύλωμα.

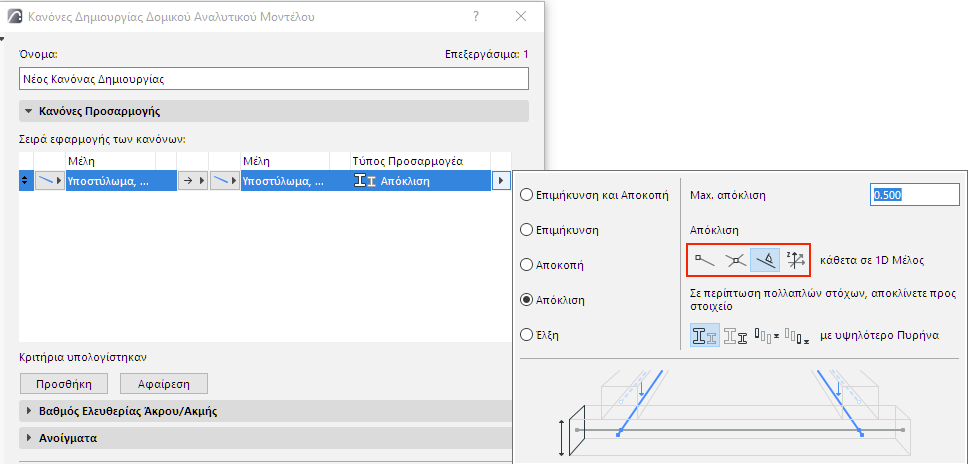

Κάντε κλικ στο βέλος του Τύπου Προσαρμογέα Απόκλισης για να διαλέξετε επιλογές για Απόκλιση 1D.

Ορίστε τη μέγιστη επιτρεπόμενη απόσταση απόκλισης.

Διαλέξτε μία από τις τέσσερις επιλογές λογικής απόκλισης:


Κάθε επιλογή απεικονίζεται στον παρακάτω πίνακα.

Απόκλιση 1D προς 1D


σε Ακραίο Κόμβο 1D Μέλους

•υψηλότερος πυρήνας


Απόκλιση 1D προς 1D

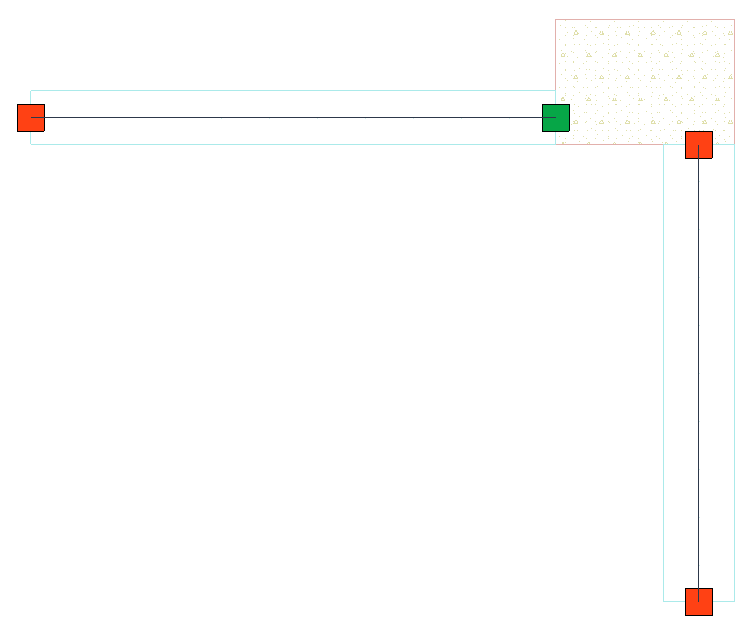

σε Ακραίο Κόμβο 1D Μέλους

•χαμηλότερος πυρήνας


Απόκλιση 1D προς 1D


στη Διασταύρωση Μελών


Απόκλιση 1D προς 1D


Κάθετα σε 1D Μέλος

•υψηλότερος πυρήνας


Απόκλιση 1D προς 1D

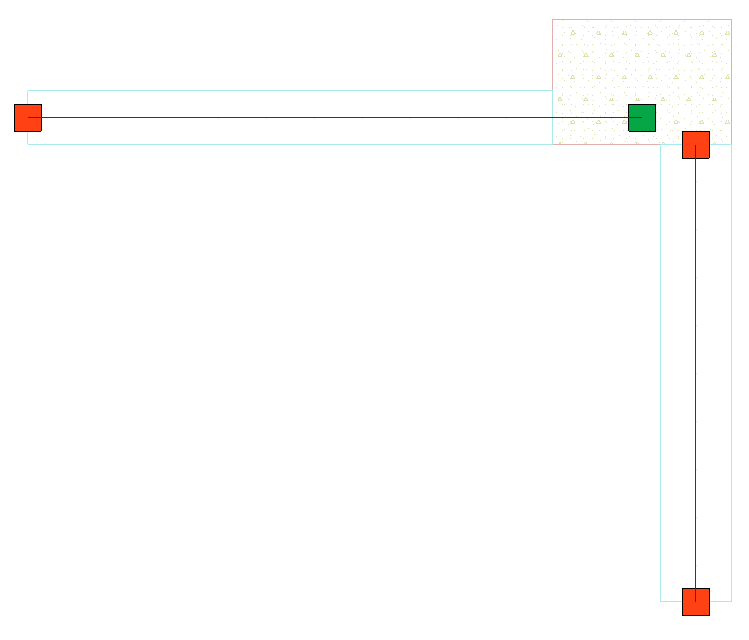

Κάθετα σε 1D Μέλος

•χαμηλότερος πυρήνας


Μόνο διεύθυνση Παγκόσμιο Z

Τσεκάρετέ το εάν το 1D Μέλος πρέπει να αποκλίνει μόνο στη διεύθυνση παγκόσμιο Ζ. Δεν θα εφαρμοστούν Αποκλίσεις σε άλλες διευθύνσεις.

Δείτε επίσης: Επιλογές Απόκλισης Σε Περίπτωση Πολλαπλών Στόχων.
