Παράδειγμα 1: Απόκλιση Δοκών προς Πλάκες
Ενεργοποιώντας το Δομικό Αναλυτικό Μοντέλο, βλέπουμε ότι τα 1D Μέλη των Δοκών (άξονες) δεν συνδέονται με την Πλάκα: δεν υπάρχει η απαραίτητη για τη δομική ανάλυση συνέχεια.

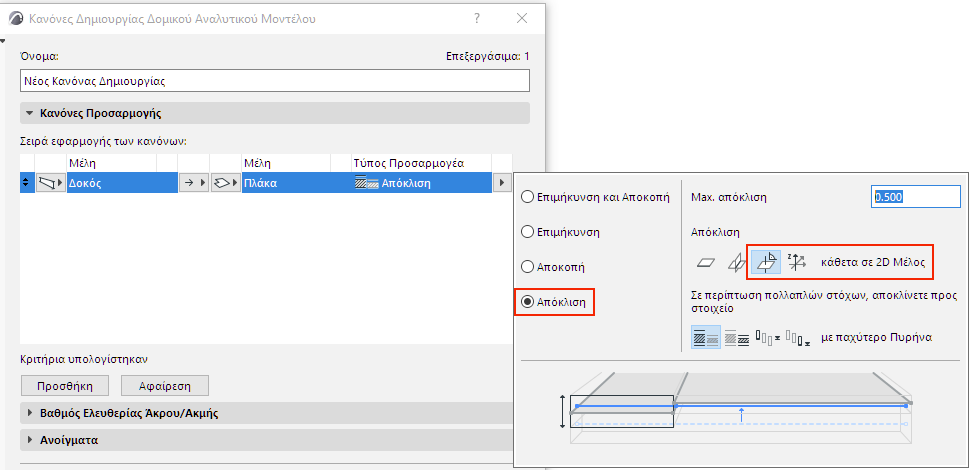

Η λύση είναι να δημιουργηθεί ένας κανόνας, ο οποίος να αποκλίνει τους άξονες των Δοκών προς την Πλάκα.
•Μέλη Ομάδας 1: Δοκός
•Μέλη Ομάδας 2: Πλάκα
•Μέθοδος: ένα προς το άλλο (προσαρμογή Δοκών σε Πλάκες)
•Τύπος Προσαρμογέα: Απόκλιση
•Πρόσθετες επιλογές, συμπεριλαμβανομένης της μέγιστης επιτρεπόμενης Απόκλισης.
Σε αυτήν την περίπτωση, ας χρησιμοποιήσουμε την Παγκόσμια Z Διεύθυνση.
Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.
Πατήστε OK για να εφαρμοστεί ο κανόνας. Όπως ήταν αναμενόμενο, οι άξονες Δοκών μετατοπίζονται (αποκλίνουν) προς το επίπεδο της Πλάκας (κατακορύφως προς τα πάνω, στη διεύθυνση Z).
Αλλά ένας από τους άξονες των Δοκών (της κεντρικής Δοκού) παρέμεινε στη θέση της. Αυτό φαίνεται να είναι λάθος.

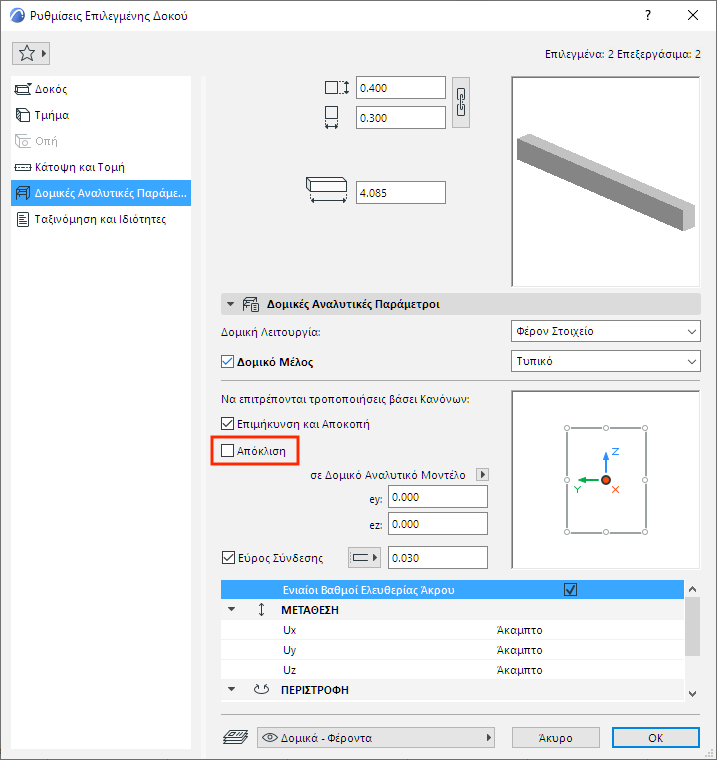

Επιλέξτε την κεντρική Δοκό και ελέγξτε τις Ρυθμίσεις της. Εδώ, είναι σαφές ότι αυτή η Δοκός δεν συμμετείχε στον κανόνα Απόκλιση, επειδή η ρύθμιση Απόκλιση σε επίπεδο στοιχείου, στις Ρυθμίσεις Δοκού - Πάνελ Δομικές Αναλυτικές Παράμετροι, δεν είναι τσεκαρισμένη.
Για να διορθώσετε το πρόβλημα:
•Τσεκάρετε το κουτάκι Απόκλιση στις Ρυθμίσεις Δοκού.
•Πατήστε OK για να κλείσετε τον διάλογο Ρυθμίσεων.
Τώρα το μοντέλο εφαρμόζει αυτόματα τους καθορισμένους Κανόνες Δημιουργίας. Ο άξονας Δοκού είναι τώρα μετατοπισμένος, σύμφωνα με τον κανόνα:
Ο τρέχων κανόνας αποκλίνει Δοκούς προς Πλάκες στη διεύθυνση Z. Αυτό το μοντέλο μπορεί να θεωρηθεί δομικά σωστό.
Μπορείτε να προτιμήσετε μία διαφορετική επιλογή: Οι άξονες Δοκού πρέπει να αποκλίνουν προς την ακμή της Πλάκας.

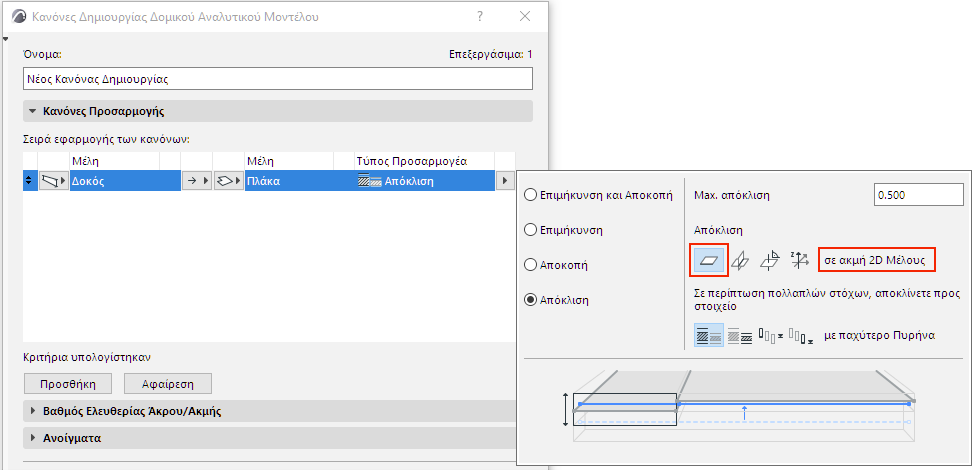

Προσαρμόστε αυτήν την επιλογή στους Κανόνες Δημιουργίας:
Πατήστε OK για να εφαρμοστεί ο κανόνας.
Όπως ήταν αναμενόμενο, οι άξονες των δύο ακραίων Δοκών αποκλίνουν προς την ακμή του επιπέδου της Πλάκας (αντί για κατακόρυφα προς τα πάνω, όπως στο προηγούμενο παράδειγμα, στο οποίο ενεργοποιήθηκε μόνο η “Παγκόσμια Ζ απόκλιση”).

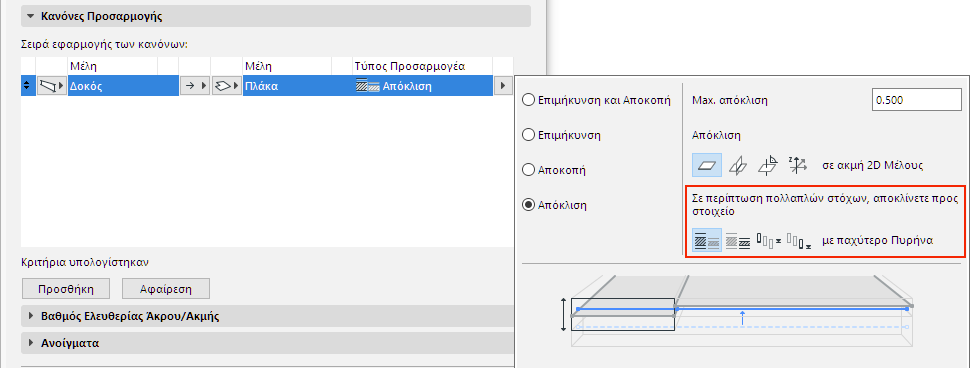

Εάν το στοιχείο θα μπορούσε να αποκλίνει προς πολλά στοιχεία-στόχους, καθορίστε ποιο στοιχείο πρέπει να είναι ο στόχος.
Το σχέδιο προεπισκόπησης σας βοηθά να κατανοήσετε κάθε επιλογή:
