Ας συνεχίσουμε να εργαζόμαστε στο προηγούμενο παράδειγμα. Οι χιαστί σύνδεσμοι ακαμψίας εξακολουθούν να μην πληρούν τις απαιτήσεις συνέχειας, που σε μεταγενέστερο στάδιο μπορεί να οδηγήσει σε ορισμένα ζητήματα στο λογισμικό δομικής ανάλυσης.
Για την προσαρμογή τους, ο χρήστης θα πρέπει να χρησιμοποιήσει τον προσαρμογέα έλξης.
Αυτό επιτρέπει στον δομικό άξονα να περιστραφεί προκειμένου να συνδέσει τους ακραίους κόμβους του με τη σύνδεση Δοκού-Υποστυλώματος που δημιουργείται με τον προσαρμογέα επιμήκυνσης.

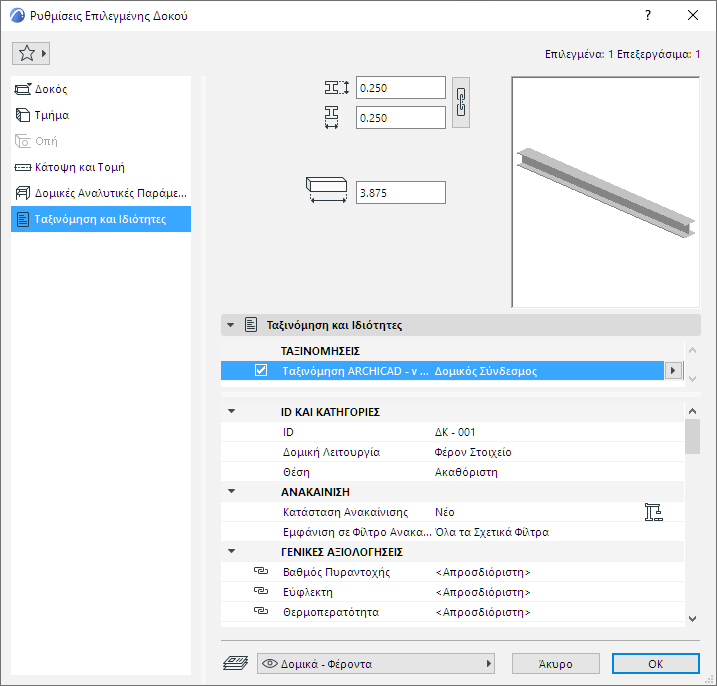

Σημειώστε ότι αυτός ο προσαρμογέας πρέπει να οριστεί ώστε να λειτουργεί μόνο για τις Δοκούς που χρησιμοποιούνται για τη μοντελοποίηση συνδέσμων ακαμψίας. Σε αυτήν τη μελέτη, τέτοιες Δοκοί ταξινομούνται ως “Σύνδεσμος Ακαμψίας”.

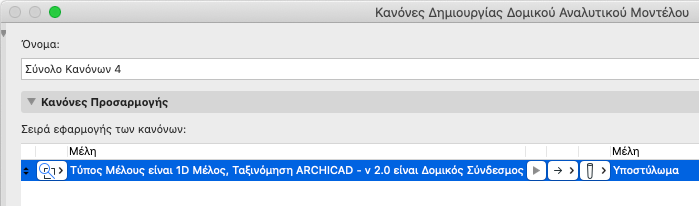

Ορίστε τον κανόνα Έλξης για να προσαρμόσετε μόνο τα 1D Μέλη που είναι ταξινομημένα ως “Σύνδεσμος Ακαμψίας”:

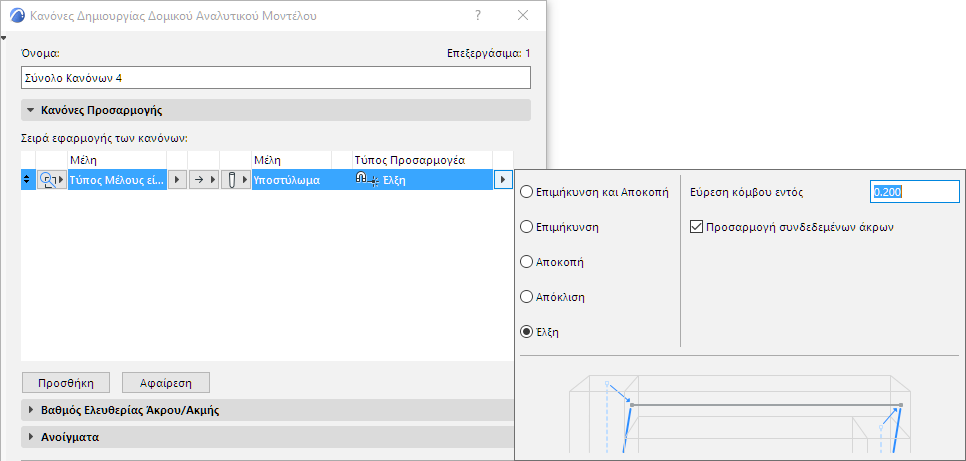

Αυτός ο τύπος προσαρμογέα σας επιτρέπει να ορίσετε τη μέγιστη απόσταση του στοχευμένου κόμβου έλξης.

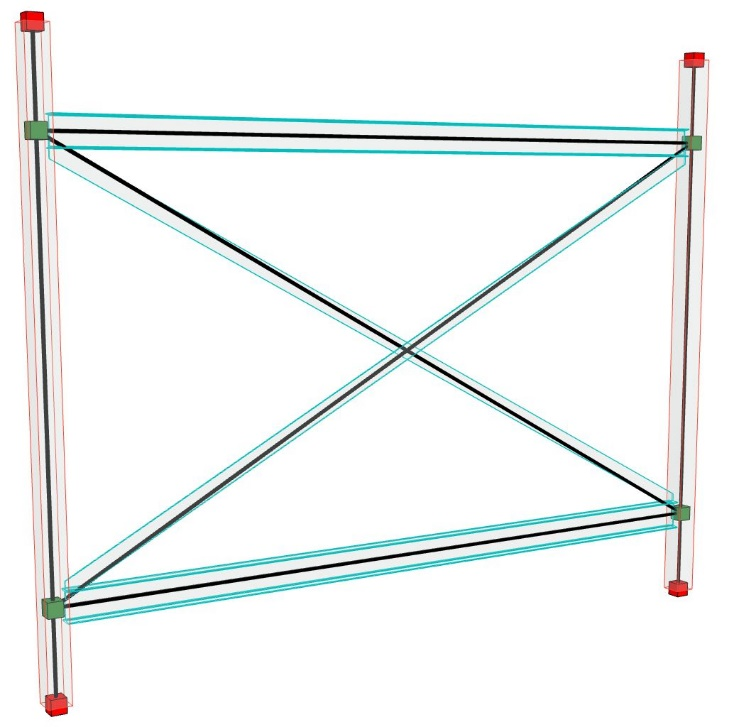

Ο χιαστί σύνδεσμος ακαμψίας έλκεται προς τα Υποστυλώματα.
