Αυτός ο προσαρμογέας είναι αντίθετος του Επιμήκυνση: αποκόβει τα Δομικά Αναλυτικά Μέλη που επικαλύπτονται.

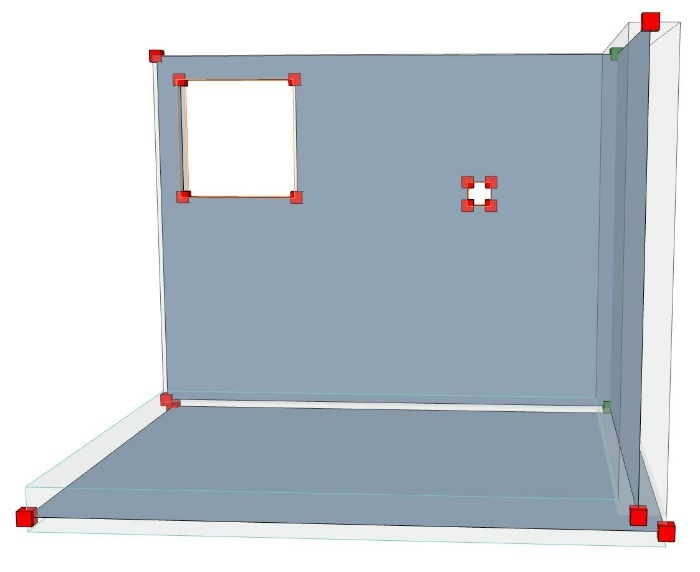

Ενεργοποιώντας την ορατότητα του Δομικού Αναλυτικού Μοντέλου, μπορείτε να εντοπίσετε τα ακόλουθα ζητήματα:
–Διάκενο μεταξύ Τοίχων και Πλακών
–Η ακμή Πλάκας δεν είναι ευθυγραμμισμένη με τους Τοίχους;

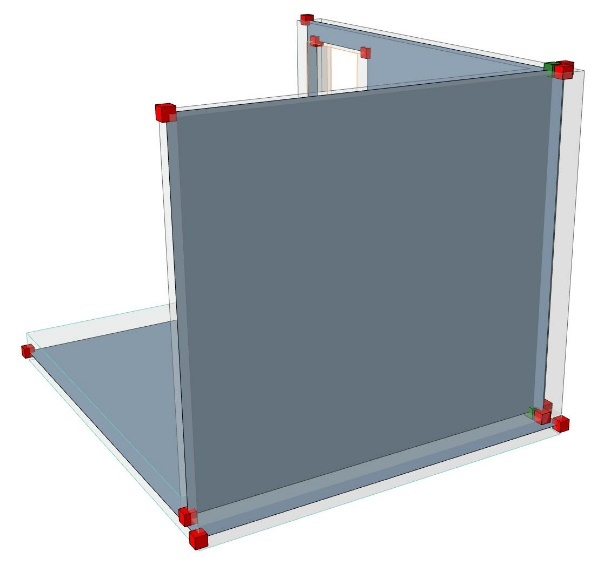

–Οι Τοίχοι αλληλεπικαλύπτονται μεταξύ τους στη γωνία.
1.Για να επιλύσετε το πρώτο ζήτημα, επιμηκύνετε τους Τοίχους προς τις Πλάκες, χρησιμοποιώντας τον προσαρμογέα Επιμήκυνση.
2.Στη συνέχεια, αποκόψτε την περίσσεια Πλάκας για να την ευθυγραμμίσετε με τις ακμές Τοίχου, χρησιμοποιώντας τον προσαρμογέα Αποκοπή
–Παράμετροι: Σε αυτό το παράδειγμα, χρησιμοποιούμε μία κοπή πλήρους ακμής, επειδή ολόκληρη η Πλάκα διατρέχει όλο το μήκος του Τοίχου. Επομένως, μην τσεκάρετε την επιλογή “Μερική αποκοπή”.

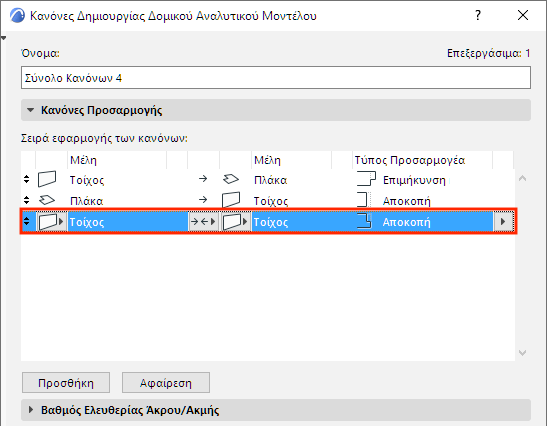

3.Για την επίλυση του τρίτου ζητήματος, θα αποκόψουμε και τις δύο ακμές Τοίχου που τέμνονται και επικαλύπτονται στη γωνία. Εδώ, οι Τοίχοι ενεργεί τόσο ως τροποποιητές όσο και ως στόχοι, και ο τελεστής είναι “μεταξύ τους”, καθώς και οι δύο Τοίχοι πρέπει να αναλυθούν και να κοπούν.

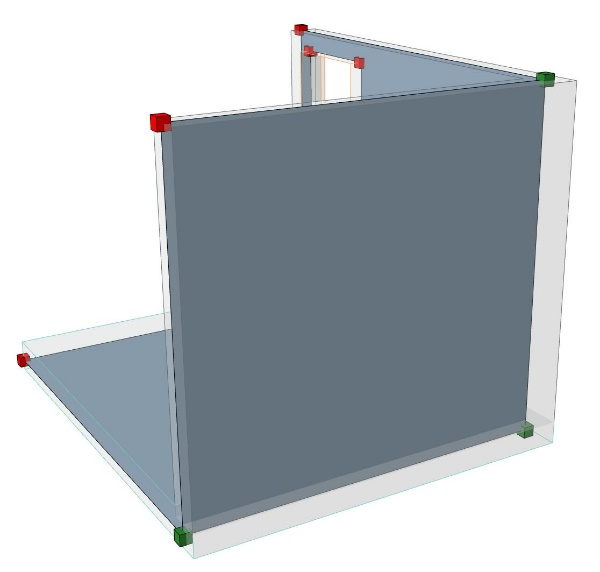

Το προσαρμοσμένο δομικό αναλυτικό μοντέλο θα πρέπει να εμφανίζεται όπως φαίνεται παρακάτω.
