Εύρος Σύνδεσης (Επέκταση Πυρήνα για Ενεργοποίηση Σύνδεσης)

Για Δοκούς και Υποστυλώματα: Αυτή η επιλογή επεκτείνει "εικονικά" το μήκος του πυρήνα του 1D Μέλους κατά μήκος του άξονά του.

Ο σκοπός της επέκτασης του πυρήνα είναι να επιτρέψει στη Δοκό ή στο Υποστύλωμα να επιτύχουν σύνδεση του πυρήνα τους με άλλα στοιχεία. Ως αποτέλεσμα, οι Κανόνες Προσαρμογής (που απαιτούν συνδέσεις πυρήνων) μπορούν να τεθούν σε ισχύ.

Αυτό μπορεί να είναι χρήσιμο με ορισμένα προκατασκευασμένα στοιχεία που περιέχουν σκόπιμα διάκενα πυρήνα και στα δύο άκρα (π.χ. για να δημιουργηθεί χώρος για μόνωση ή λεπτομέρειες.) Αυτό το Εύρος Σύνδεσης επεκτείνει "εικονικά" τον πυρήνα για να καλύψει αυτά τα κενά.

Σημαντικές Σημειώσεις:

–Αυτή η επιλογή επεκτείνει μόνο "εικονικά" το μήκος του πυρήνα του στοιχείου: δεν έχει καμία απολύτως επίδραση στο φυσικό στοιχείο μοντέλου και δεν επεκτείνει το 1D Μέλος.

–Το επιπλέον Εύρος Σύνδεσης λαμβάνεται υπόψη όταν εκτελείτε έναν Έλεγχο Μοντέλου στο Δομικό Αναλυτικό Μοντέλο. Εάν το Εύρος Σύνδεσης επιτρέπει τη δομική σύνδεση, τότε ο Έλεγχος Μοντέλου θα θεωρήσει τα στοιχεία συνεχή για τους σκοπούς του Δομικού Αναλυτικού Μοντέλου.

–Μπορείτε να προσθέσετε ένα επιπλέον Εύρος Σύνδεσης στο στοιχείο, μόνο εάν τα κουτάκια Επιμήκυνση και Αποκοπή και/ή Απόκλιση είναι επίσης τσεκαρισμένα στις Ρυθμίσεις Δοκού ή Υποστυλώματος.

Στις Ρυθμίσεις Δοκού ή Υποστυλώματος:

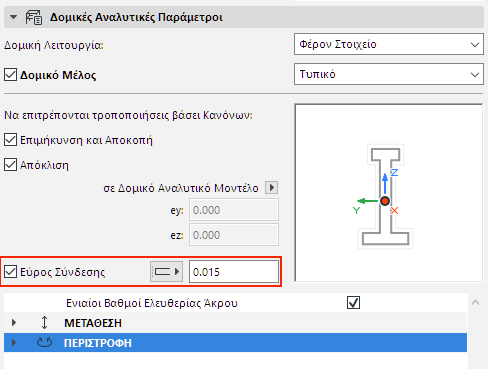

1.Τσεκάρετε την επιλογή Εύρος Σύνδεσης.

2.Εισάγετε το μήκος της επέκτασης.

Η τιμή πρέπει να είναι τουλάχιστον τόσο μεγάλη όσο η μικρότερη απόσταση μεταξύ των πυρήνων των στοιχείων που πρόκειται να συνδεθούν.

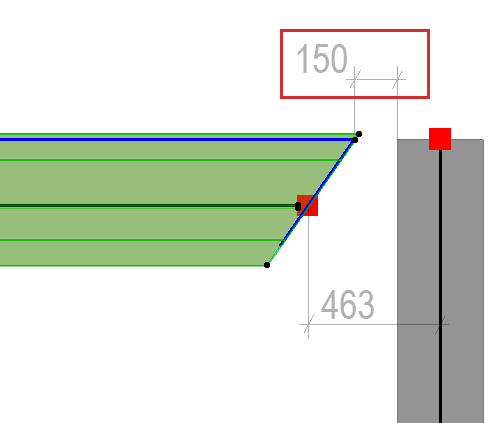

Σε αυτό το παράδειγμα, θέλουμε να επεκτείνουμε τη Δοκό (Εύρος Σύνδεσης) τουλάχιστον κατά 150 mm.

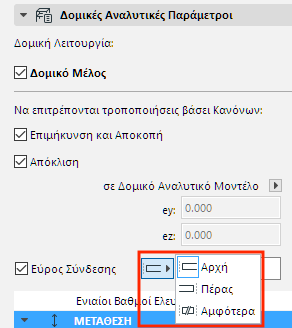

3.Επιλέξτε “Αρχή”, “Πέρας”, ή “Αμφότερα” για να ορίσετε το άκρο που θα επεκταθεί. Η επιλογή “Αμφότερα” προσθέτει εκτεταμένο μήκος και στα δύο άκρα.

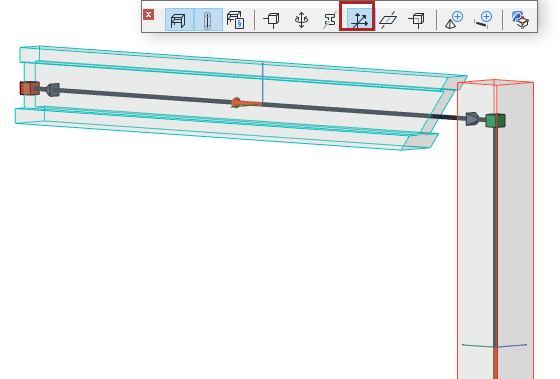

Σημείωση: Για να δείτε ποιο άκρο είναι, ενεργοποιήστε την “Εμφάνιση Τοπικού Συστήματος Συντεταγμένων” για να δείτε το βέλος κατεύθυνσης του στοιχείου.

Στους Κανόνες Προσαρμογής:

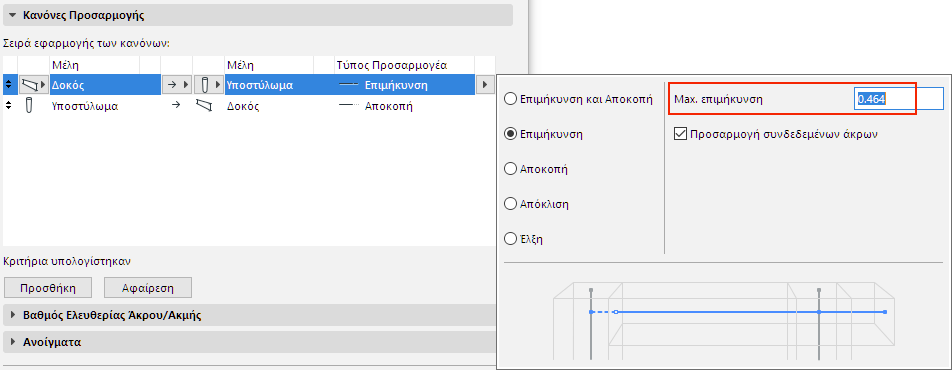

H μέγιστη επιτρεπόμενη επιμήκυνση πρέπει να υπερβαίνει την απόσταση που χρειάζεται ο δομικός άξονας για να συνδεθεί. Αυτή η τιμή “Max επιμήκυνσης” εφαρμόζεται είτε στο ένα, είτε και στα δύο άκρα του Εύρους Σύνδεσης.

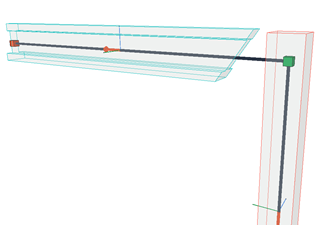

Χάρη στη ρύθμιση Εύρος Σύνδεσης Δοκού, ο Προσαρμογέας Επιμήκυνσης λειτουργεί όπως επιθυμείτε και τα 1D Μέλη συνδέονται.
