Παράμετροι Ελέγχου Φυσικού Μοντέλου
Αυτός ο έλεγχος εντοπίζει δύο τεμνόμενα δομικά στοιχεία των οποίων οι πυρήνες δεν συνδέονται μεταξύ τους.
Σε αυτό το παράδειγμα:

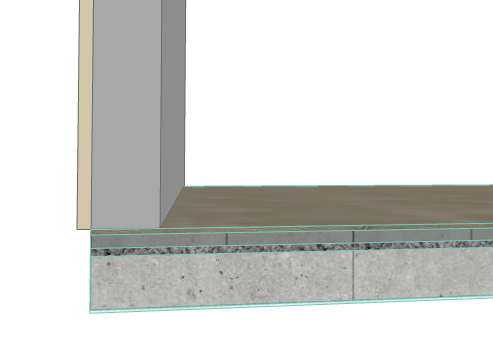

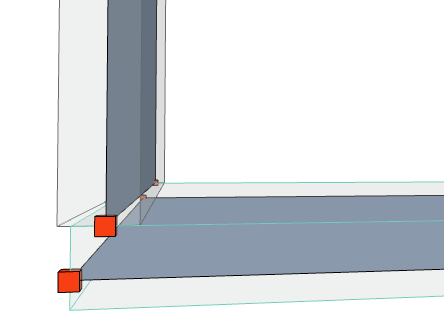

Ο Τοίχος τέμνει την Πλάκα μόνο μέχρι το τελείωμα της Πλάκας: οι πυρήνες δεν είναι συνδεδεμένοι!
Αυτό το πρόβλημα επηρεάζει το Δομικό Αναλυτικό Μοντέλο, επειδή εάν οι πυρήνες των στοιχείων δεν είναι συνδεδεμένοι, οι Κανόνες Προσαρμογής δεν μπορούν να τεθούν σε ισχύ και τα 2D Μέλη παραμένουν αποσυνδεδεμένα.
Σχόλια:
–Όλα τα στοιχεία με Βασική Δομή έχουν έναν πυρήνα, επομένως λαμβάνονται πάντα υπόψη σε αυτόν τον έλεγχο
–Οι Σύμπλοκες Διατομές και οι σύνθετες δομές λαμβάνονται υπόψη μόνο εάν περιλαμβάνουν τουλάχιστον ένα στοιχείο που ορίζεται ως “Πυρήνας”
–Λαμβάνονται υπόψη όλα τα στοιχεία που περιέχουν έναν πυρήνα (όχι μόνο τα φέροντα στοιχεία)
Ένα άλλο Φέρον Στοιχείο πιο κοντά από
Αυτός ο έλεγχος εντοπίζει οποιοδήποτε ζεύγος φερόντων στοιχείων που δεν τέμνονται καθόλου, αλλά είναι πιο κοντά μεταξύ τους από τη δεδομένη τιμή ανοχής.

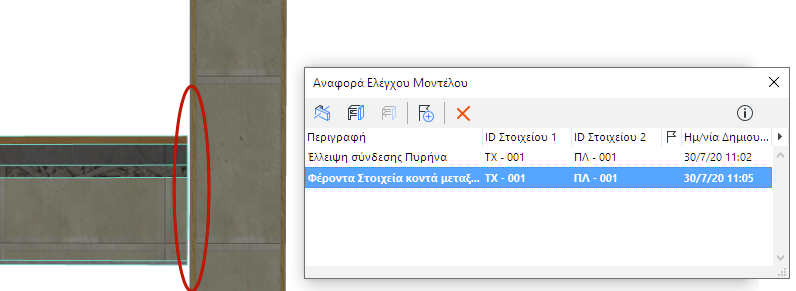

Αυτή η κατάσταση είναι πιθανώς ένα σφάλμα μοντελοποίησης, όπως φαίνεται σε αυτήν την εικόνα: υπάρχει ένα μικρό κενό μεταξύ Πλάκας και Τοίχου.
Στοιχεία με ανεπαρκή λόγο διαστάσεων Πυρήνα

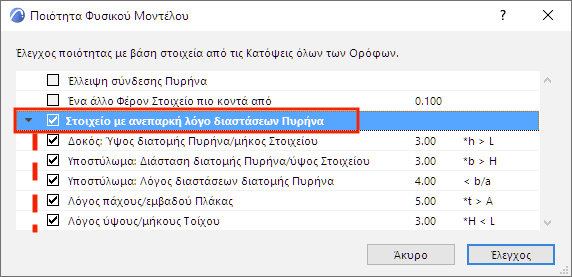

Χρησιμοποιήστε αυτό το κουτάκι τσεκαρίσματος για να ενεργοποιήσετε ή να απενεργοποιήσετε αυτήν την ομάδα παραμέτρων (ή να απενεργοποιήσετε οποιαδήποτε παράμετρο μεμονωμένα).
Κάθε παράμετρος εξετάζει τους λόγους διαστάσεων ορισμένων πυρήνων Δοκών, Υποστυλωμάτων, Πλακών και Τοίχων, και ελέγχει εάν οι προκύπτοντες λόγοι είναι εντός του καθορισμένου εύρους.
Εάν ο λόγος δεν βρίσκεται εντός του καθορισμένου εύρους, αυτά τα στοιχεία εντοπίζονται ως “Στοιχεία με ανεπαρκή λόγο διαστάσεων Πυρήνα” στον διάλογο Έλεγχος Μοντέλου.
•Λαμβάνονται υπόψη όλα τα στοιχεία που περιέχουν πυρήνα, ανεξάρτητα από τη Δομική τους Λειτουργία (όχι μόνο τα φέροντα στοιχεία).
•Οι ελεγμένες διαστάσεις αναφέρονται στο τμήμα πυρήνα του στοιχείου.
–Για παράδειγμα, για μία σύνθετη Πλάκα πάχους 300 mm (συστατικό πυρήνα 200 mm συν 100 mm των στρώσεων μόνωσης και σοβά), μόνο το πάχος πυρήνα 200 mm, θεωρείται μέρος του ελέγχου.

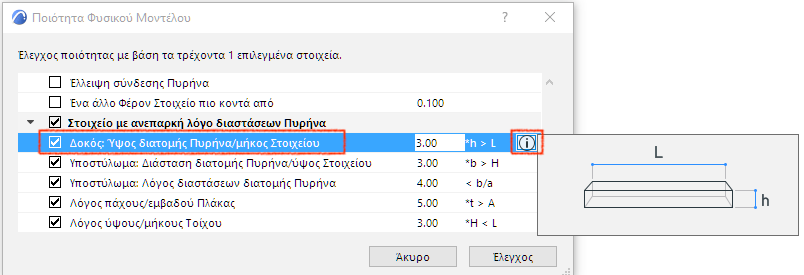

•Για να δείτε μία εικόνα της επιλεγμένης αναλογίας: επιλέξτε ένα στοιχείο, και στη συνέχεια πατήστε το κουμπί Πληροφορίες.
Για να Δείτε Εικόνα: Επιλέξτε Παράμετρο, Πατήστε “Πληροφορίες (i)”
Συμβουλές για τη Χρήση των Παραμέτρων “Ανεπαρκής Λόγος”
Αυτό το σύνολο παραμέτρων στον διάλογο Έλεγχος Ποιότητας Φυσικού Μοντέλου βασίζεται στο πρότυπο Ευρωκώδικα για κατασκευές από σκυρόδεμα. (Δείτε παρακάτω μία σύντομη περιγραφή τους.)
Για παράδειγμα, ένα Υποστύλωμα του οποίου το πλάτος και το ύψος της εγκάρσιας τομής του είναι εκτός αναλογίας, μπορεί να θεωρηθεί ως ένα 2D Μέλος και όχι ως ένα 1D Μέλος.
Τα αποτελέσματα που παρατίθενται στον διάλογο Έλεγχος Μοντέλου δεν είναι απαραιτήτως λάθη. Ωστόσο, για την προώθηση της συνέπειας, μπορείτε να χρησιμοποιήσετε αυτές τις παραμέτρους “ανεπαρκούς αναλογίας” ώστε να ταιριάζει με τη συγκεκριμένη ροή εργασίας σας και με τις απαιτήσεις του λογισμικού λήψης. Για παράδειγμα:
•Τα μέλη ομάδας της μελέτης μπορούν να συμφωνήσουν να μοντελοποιούν ορισμένες δομές (όπως ένα στηθαίο) με έναν Τοίχο παρά με μία Δοκό, ή αντιστρόφως.
•Τα μέλη ομάδας της μελέτης μπορούν να συμφωνήσουν να μοντελοποιούν τους μεγάλου μήκος Τοίχους ενός κτηρίου, χρησιμοποιώντας ξεχωριστά τμήματα, αντί για έναν εξαιρετικά επιμήκη Τοίχο.
•Χρησιμοποιήστε τον Έλεγχο Μοντέλου για να βρείτε τυχόν ασυμφωνίες
Ελέγξτε οποιαδήποτε από τις ακόλουθες παραμέτρους που σχετίζονται με ανεπαρκείς λόγους διαστάσεων πυρήνων:
Δοκός: Ύψος διατομής Πυρήνα/μήκος Στοιχείου
Λόγος του συνολικού μήκους της Δοκού προς το ύψος της (εγκάρσια τομή πυρήνα).

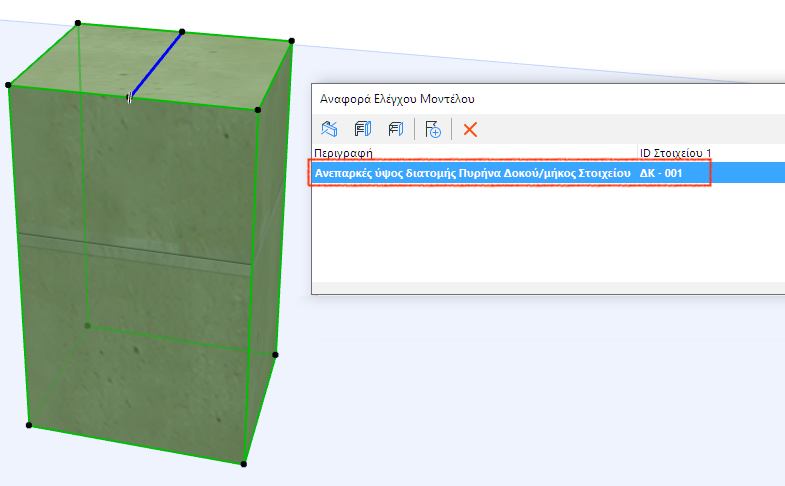

Για παράδειγμα: εάν η Δοκός είναι “πολύ ψηλή” συγκρινόμενη με το μήκος της (με βάση τον δεδομένο λόγο), τότε παρατίθεται στην Αναφορά Ελέγχου Μοντέλου.
Οι κανόνες του δομικού αναλυτικού λογισμικού θα μπορούσαν να θεωρήσουν αυτό το στοιχείο ως ένα 2D Μέλος (όπως ένας Τοίχος) και όχι ως ένα 1D Μέλος, ή ως ένα Υποστύλωμα αντί για μία Δοκό.
Σημείωση: η παράμετρος “ύψος/μήκος Τοίχου” (περιγράφεται παρακάτω) ελέγχει για το αντίστροφο αυτής της κατάστασης.
Δοκός “Πολύ Ψηλή” Συγκρινόμενη με το Μήκος
Παράμετροι Διαστάσεων Υποστυλώματος
Οι επόμενες δύο παράμετροι ελέγχουν τις διαστάσεις Υποστυλώματος με δύο τρόπους:
Διάσταση διατομής Πυρήνα/ύψος Στοιχείου
Λόγος διαστάσεων διατομής Πυρήνα
Σχόλια:
–Αυτές οι παράμετροι λαμβάνουν υπόψη μόνο τα μέρη του υποστυλώματος που ορίζονται ως “Πυρήνας”.
–Εάν το Υποστύλωμα έχει μία Επικάλυψη: το πάχος Επικάλυψης λαμβάνεται υπόψη εάν το συστατικό Επικάλυψης ορίζεται ως “Πυρήνας” (στις Ρυθμίσεις Υποστυλώματος, σελίδα “Τμήμα”.) Εάν η Επικάλυψη ορίζεται ως “Τελείωμα” ή “Άλλo”, δεν λαμβάνεται υπόψη.
Λόγος πάχους/εμβαδού Πλάκας
Συγκρίνει το πάχος του πυρήνα της Πλάκας με το εμβαδόν της Πλάκας.

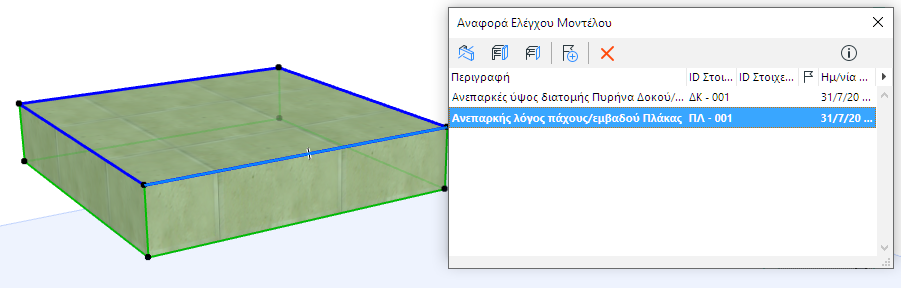

Εάν αυτός ο λόγος είναι μεγαλύτερος από τη δεδομένη τιμή (εάν η Πλάκα είναι πολύ “παχιά”, συγκρινόμενη με το εμβαδόν της), παρατίθεται στην Αναφορά Ελέγχου Μοντέλου.
Πλάκα “Πολύ Παχιά” Συγκρινόμενη με το Εμβαδόν της
Λόγος ύψους/μήκους Τοίχου
Λόγος του ύψους Τοίχου προς το συνολικό του μήκος.
Για παράδειγμα: εάν ο Τοίχος είναι “πολύ ψηλός” συγκρινόμενος με το μήκος του (με βάση τον δεδομένο λόγο), τότε παρατίθεται στην Αναφορά Ελέγχου Μοντέλου.
Οι κανόνες του δομικού αναλυτικού λογισμικού θα μπορούσαν να θεωρήσουν ένα τέτοιο στοιχείο ως ένα 1D Μέλος (όπως μία Δοκός) και όχι ως ένα 2D Μέλος.
Σημείωση: Η παράμετρος “ύψος/μήκος Δοκού” (περιγράφεται πιο πάνω) ελέγχει για το αντίστροφο αυτής της κατάστασης.
