Διατομές Δοκού/Υποστυλώματος στην εξαγωγή SAF

Ορισμένα στοιχεία Υποστυλώματος ή Δοκού μπορούν να χρησιμοποιούν πολλαπλές διατομές ή/και πολλά Δομικά Υλικά:

•Δοκοί ή Υποστυλώματα πολλών τμημάτων

•Κωνικές Δοκοί ή Κωνικά Υποστυλώματα

•Μία μεμονωμένη Σύμπλοκη Διατομή με διαφορετικούς Τροποποιητές Διατομής σε κάθε άκρο

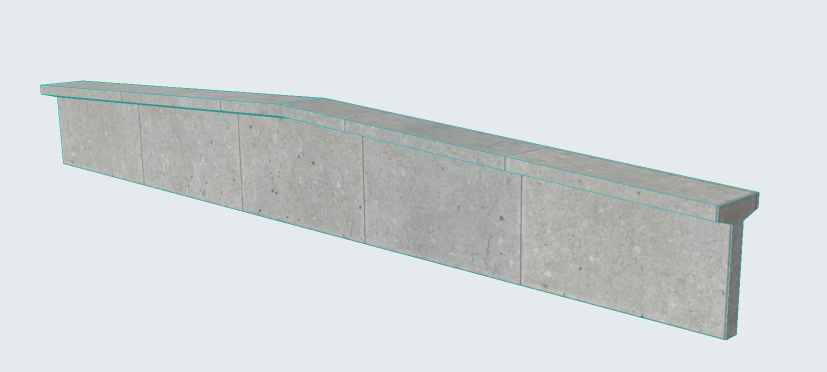

Μία τέτοια Δοκός ή ένα Υποστύλωμα δημιουργεί ένα μεμονωμένο 1D Μέλος στο Δομικό Αναλυτικό Μοντέλο. Ωστόσο, έχετε δύο επιλογές για να χειριστείτε την εξαγωγή των διατομών στο SAF: να χρησιμοποιήσετε μία μόνο Διατομή Αντικατάστασης ή να εξάγετε όλες τις διατομές.

1.Πηγαίνετε στο Πάνελ Δομικές Αναλυτικές Παράμετροι των Ρυθμίσεων Υποστυλώματος ή Δοκού.

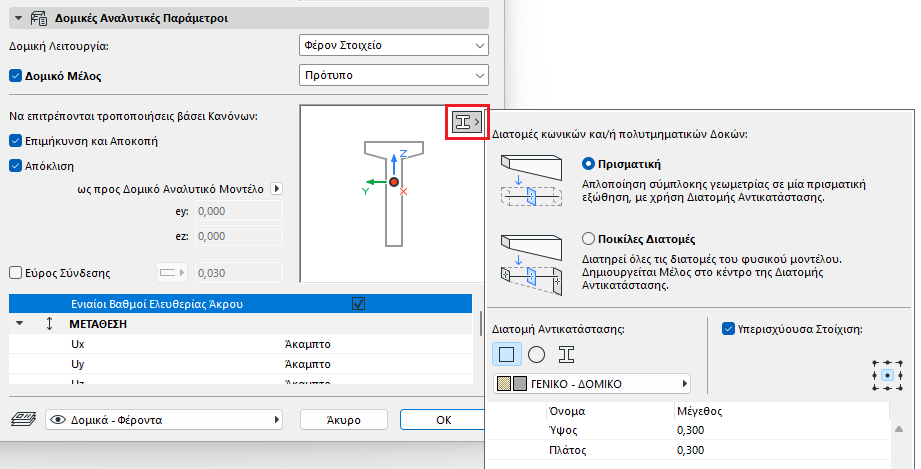

2.Εάν το στοιχείο έχει ποικίλη διατομή όπως περιγράφεται παραπάνω: το pop-up Διατομή Αντικατάστασης είναι διαθέσιμο στο παράθυρο προεπισκόπησης.

3.Επιλέξτε τον τρόπο εξαγωγής των διατομών εγκάρσιας τομής:

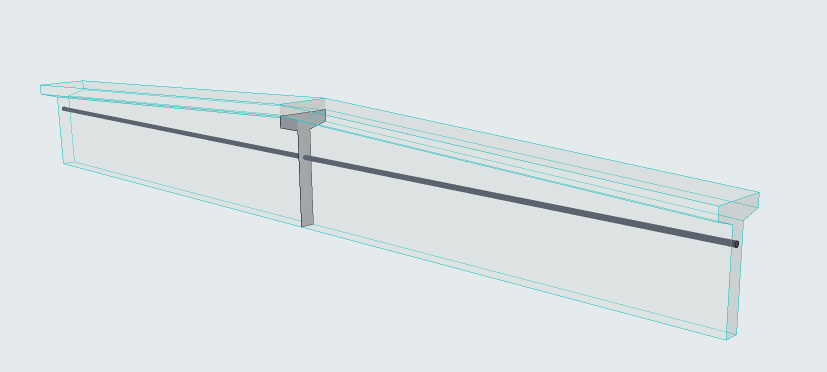

•Πρισματική: Εξαγωγή μίας μεμονωμένης Διατομής Αντικατάστασης για την αναπαράσταση της διατομής του 1D Μέλους. (Συνιστάται για υπολογισμούς σε πρώιμο στάδιο της σχηματικής σχεδίασης)

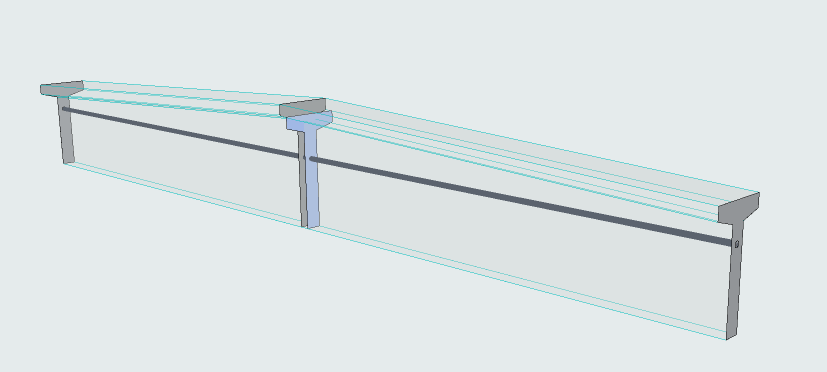

•Ποικίλες Διατομές: Εξαγωγή όλων των διατομών του 1D στοιχείου, διατηρώντας όλες τις λεπτομέρειες του φυσικού μοντέλου. (Συνιστάται για τα στάδια του έργου όπου απαιτούνται ακριβείς υπολογισμοί).

4.Επιλέξτε μία δομή για τον πυρήνα της Διατομής Αντικατάστασης: Ορθογωνική, Κυκλική, ή Σύμπλοκη Διατομή

Για μία δομή Σύμπλοκης Διατομής:

–Επιλέξτε μία Διατομή και να ορίσετε επεξεργάσιμες παραμέτρους (εάν υπάρχουν). Η λίστα περιλαμβάνει:

-Διατομές διαθέσιμες για Υποστύλωμα ή Δοκό (ανάλογα την περίπτωση)

-Διατομές που περιλαμβάνουν τουλάχιστον ένα συστατικό πυρήνα

Για μία Ορθογωνική ή Κυκλική δομή:

–Επιλέξτε Δομικό Υλικό και διαστάσεις

Υπερισχύουσα Στοίχιση της Διατομής Αντικατάστασης

Διατίθεται με την επιλογή Πρισματική.

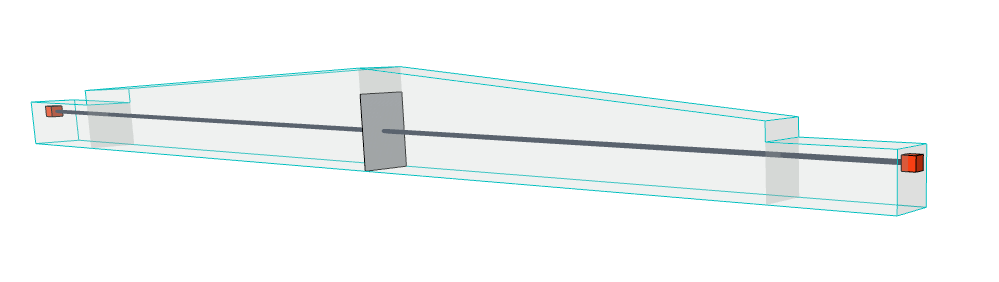

Εξ ορισμού, η αρχή Διατομής Αντικατάστασης εισάγεται στη γραμμή αναφοράς του Μέλους.

Προκαθορισμένη θέση της Διατομής Αντικατάστασης

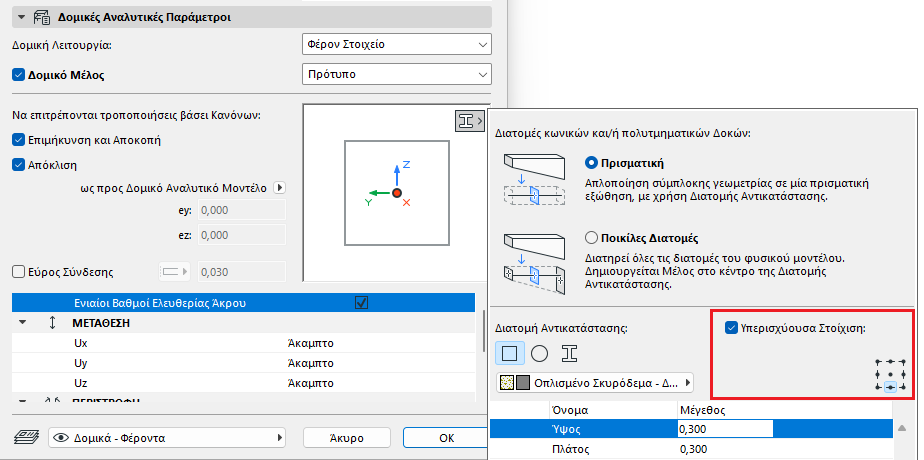

Εάν χρειαστεί, μπορείτε να επανατοποθετήσετε την Αρχή Διατομής ώστε να αντικατοπτρίζει καλύτερα το αρχιτεκτονικό μοντέλο. Τσεκάρετε το κουτάκι Υπερισχύουσα Στοίχιση, και στη συνέχεια επιλέξτε ένα διαφορετικό σημείο αγκύρωσης:

Υπερισχύουσα Θέση της Διατομής Αντικατάστασης

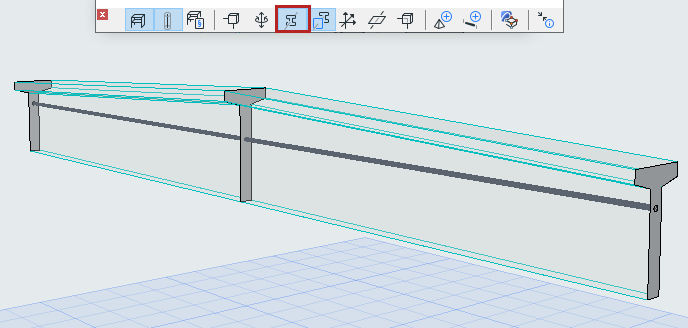

Εμφάνιση Διατομής Φερόντων Πυρήνων

Ενεργοποιήστε αυτήν την επιλογή από τη γραμμή εργαλείων Δομικού Αναλυτικού Μοντέλου

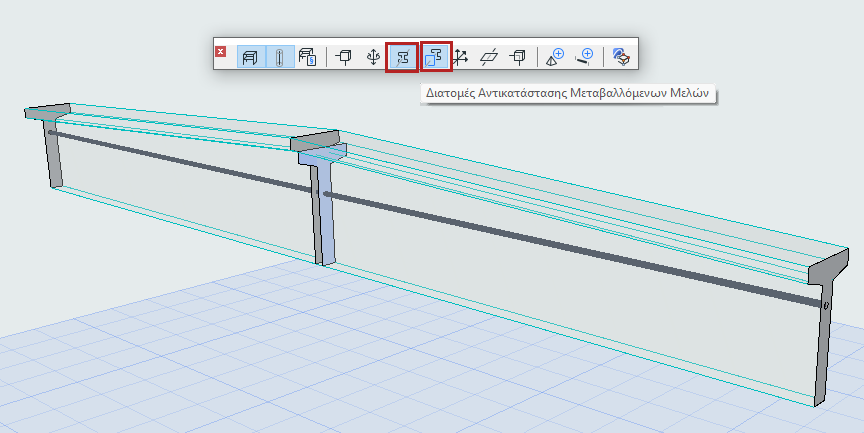

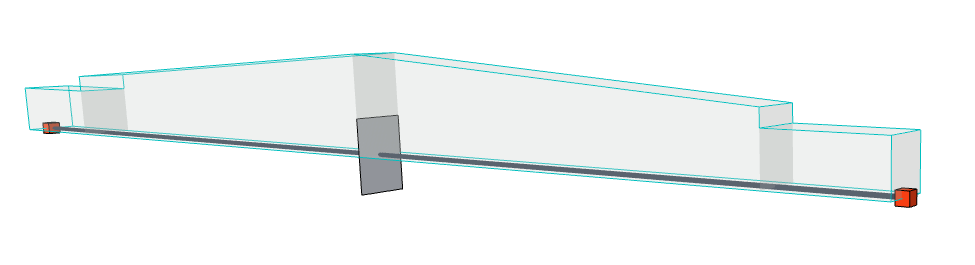

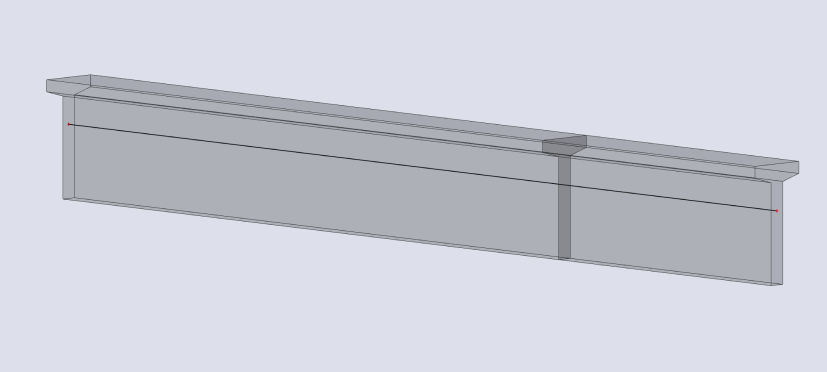

Διατομή Αντικατάστασης για Ποικίλες Διατομές: Θέση του 1D Μέλους

Για μεταβαλλόμενες διατομές, η Διατομή Αντικατάστασης χρησιμοποιείται μόνο για την τοποθέτηση του 1D Μέλους, το οποίο δημιουργείται στο κέντρο του. Για να δείτε αυτήν τη Διατομή Αντικατάστασης, ενεργοποιήστε τον διακόπτη.

(Ο διακόπτης Εμφάνιση Διατομών πρέπει επίσης να είναι ενεργοποιημένος.)

Χρησιμοποιήστε αυτή την επιλογή απεικόνισης για να καταλάβετε πώς τοποθετείται το 1D Μέλος σε μία μεταβαλλόμενη διατομή.
