Υπάρχουν δύο τρόποι τοποθέτησης Δομικών Στηρίξεων:
“Εντολή Δημιουργία Δομικών Στηρίξεων
1.Ενεργοποιήστε το εργαλείο Δομική Στήριξη
–από την εργαλειοθήκη, ή
–Σχεδίαση > Εργαλεία Δομικών Έργων > Δομική Στήριξη
2.Στην Κάτοψη ή στο 3D παράθυρο: αιωρήστε τον κέρσορα πάνω από το Δομικό Αναλυτικό Μέλος στο οποίο θέλετε να προσθέσετε τη στήριξη.
3. Ανάλογα με τον τύπο Μέλους (1D ή 2D), η οπτική πληροφόρηση υποδεικνύει τους διαθέσιμους τύπους Στήριξης: Σημείο, Γραμμή και/ή Επιφάνεια.

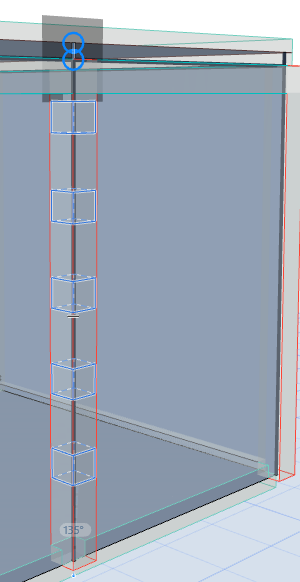

Γραφική Προεπισκόπηση: Στήριξη Σημείου και Γραμμής για 1D Μέλος

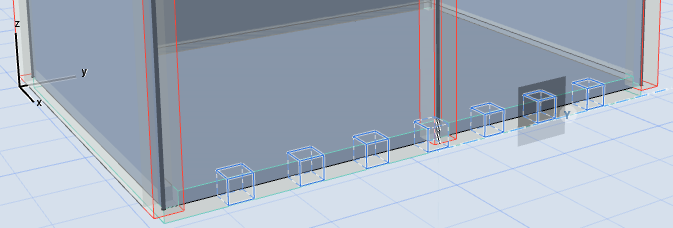

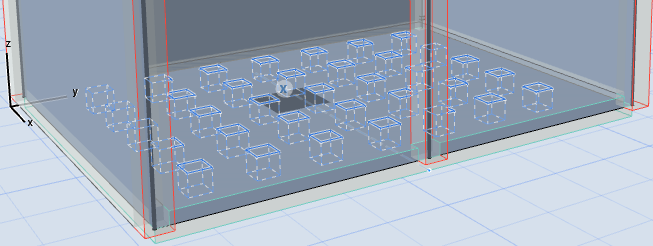

Γραφική Προεπισκόπηση: Στήριξη Γραμμής και Επιφάνειας για 2D Μέλος

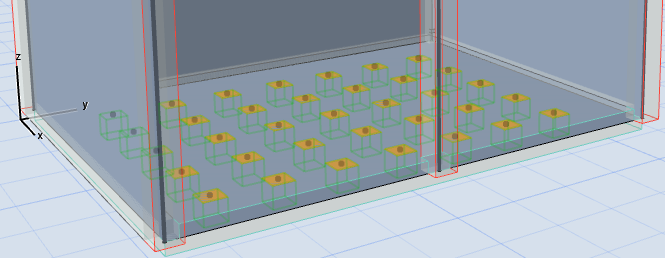

4.Όταν δείτε τη γεωμετρία Στήριξης που χρειάζεστε, κάντε κλικ για τοποθέτησή της.
5.Χρησιμοποιήστε τις ρυθμίσεις του εργαλείου Στήριξη ή την Παλέτα Πληροφοριών για να ορίσετε πρόσθετες επιλογές κατά περίπτωση.

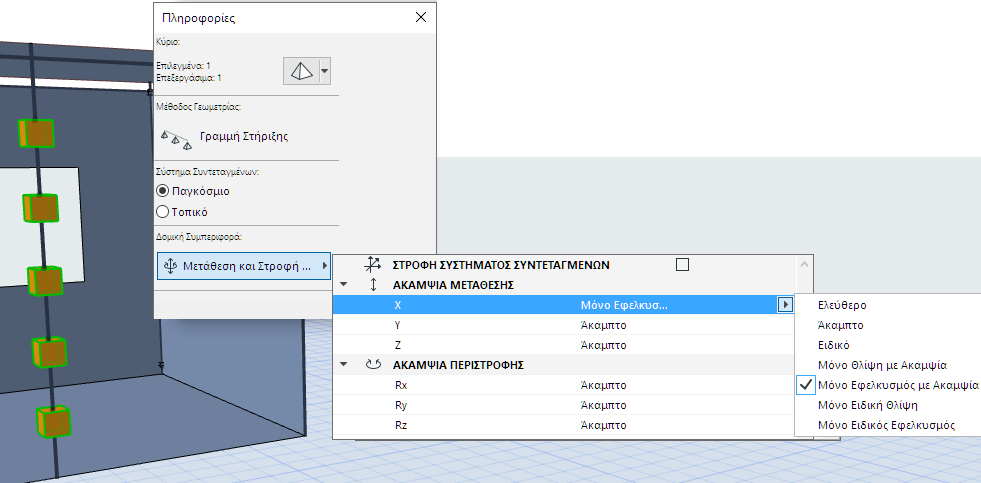

Μετάθεση/Ακαμψία Περιστροφής Στοιχείου Στήριξης Γραμμής
Προκαθορισμένες Ρυθμίσεις του Εργαλείου Δομικής Στήριξης
Όταν τοποθετείτε μία νέα Δομική Στήριξη, οι Προκαθορισμένες Ρυθμίσεις στοιχείου αντικατοπτρίζουν τις επιλογές και τις μονάδες εργασίας που χρησιμοποιούνται από Στηρίξεις τύπου-Σημείο (μερικές από τις οποίες δεν σχετίζονται με άλλες γεωμετρίες Στήριξης). Ωστόσο, απλώς ορίστε τις τιμές που απαιτούνται για τη συγκεκριμένη γεωμετρία Στήριξης (π.χ. Στήριξη Γραμμής ή Επιφάνειας).
Μετά την τοποθέτηση, οι Ρυθμίσεις Επιλογής του θα εμφανίσουν τώρα τις σωστές και τις κατάλληλες επιλογές και μονάδες εργασίας.
“Εντολή Δημιουργία Δομικών Στηρίξεων
Χρησιμοποιήστε την εντολή Δημιουργία Δομικών Στηρίξεων για τη δημιουργία στηρίξεων σε πολλά στοιχεία. Αυτή λειτουργεί σε επιλεγμένα στοιχεία ή (εάν δεν έχει επιλεγεί τίποτα) σε ολόκληρο το Δομικό Αναλυτικό Μοντέλο.
1.Επιλέξτε τα στοιχεία που χρειάζονται στηρίξεις.
2.Ενεργοποιήστε Σχεδίαση > Δομικά Αναλυτικά Στοιχεία > Δημιουργία Δομικών Στηρίξεων

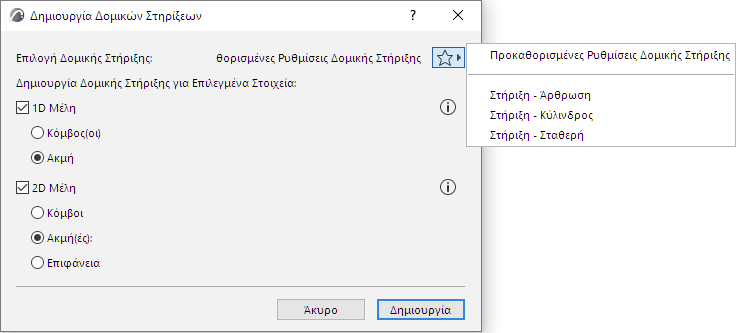

3.Στον διάλογο που εμφανίζεται, ορίστε επιλογές για την τοποθέτηση Στηρίξεων για 1D και/ή 2D Μέλη (ή διαλέξτε ρυθμίσεις Προσφιλούς του εργαλείου Δομική Στήριξη).
Ανάλογα με τα επιλεγμένα στοιχεία, ορισμένες επιλογές μπορεί να είναι γκριζαρισμένες.
4.Κάντε κλικ στο Δημιουργία. Οι Δομικές Στηρίξεις εμφανίζονται στα επιλεγμένα Μέλη.
