Χρήση Ιδιότητας Στοιχείου για Ακριβέστερη Αντιστοίχηση Υλικού

Ενδέχεται να χρειαστεί να αντιστοιχήσετε ένα μεμονωμένο Δομικό Υλικό Archicad σε πολλαπλά Υλικά SAF. Σε εφαρμογές Δομικής Ανάλυσης, ενδέχεται να χρησιμοποιούνται διάφοροι βαθμοί αντοχής για τον ίδιο τύπο υλικού (π.χ. Σκυρόδεμα - C20/25, C30/37, κ.λπ.).

1.Τσεκάρετε το κουτάκι για να συμπεριληφθεί η ‘Χρήση Ιδιότητας Στοιχείου για Ακριβέστερη Αντιστοίχηση’.

2.Τώρα είναι διαθέσιμο το pop-up επιλογής ιδιότητας. Επιλέξτε μία μεμονωμένη ιδιότητα Archicad για να διαφοροποιήσετε το Δομικό Υλικό (εδώ, Βαθμός Αντοχής).

Σημείωση: Το pop-up περιέχει όλες τις Ιδιότητες της μελέτης Archicad.

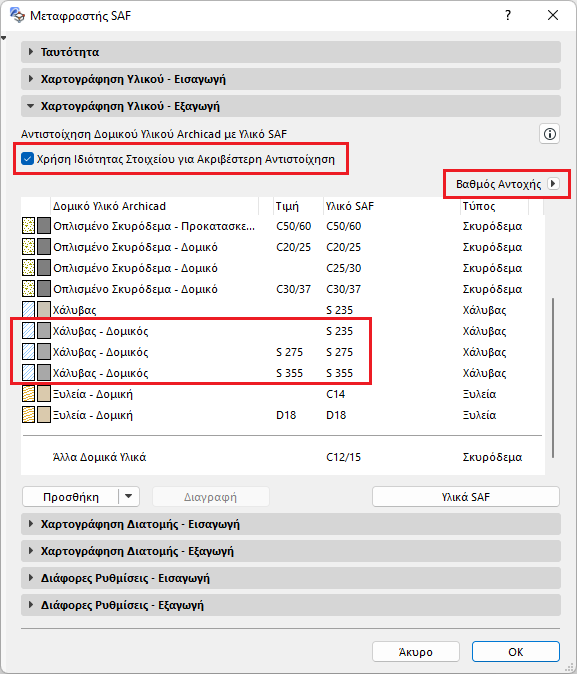

Για παράδειγμα, το Δομικό Υλικό “Χάλυβας - Δομικός” σε αυτό το μοντέλο Archicad απαιτεί τρεις διαφορετικούς ορισμούς αντιστοίχησης SAF, ώστε να αντικατοπτρίζουν τις τρεις διαφορετικές τιμές Βαθμού Αντοχής: S 275, S 355 και ακαθόριστος.

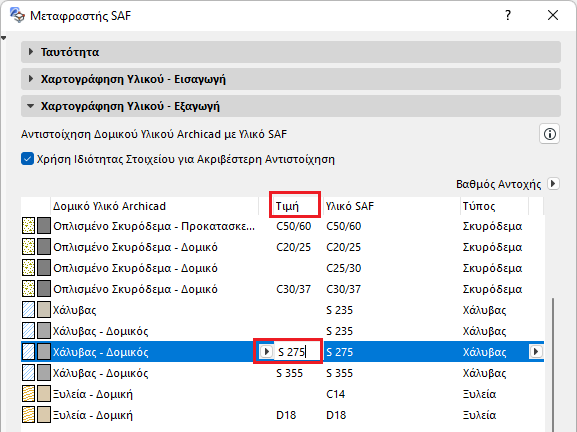

3.Η στήλη “Τιμή” προστίθεται τώρα στον κανόνα αντιστοίχησης: κάντε κλικ στο πεδίο Τιμή για να εισάγετε τα σχετικά δεδομένα (π.χ. S 275 ή S 355 για το Δομικό Υλικό Χάλυβας-Δομικός).

Σημαντικές Σημειώσεις:

–Σε ένα δεδομένο μοντέλο Archicad, μόνο μία Ιδιότητα Στοιχείου μπορεί να χρησιμοποιηθεί ως τιμή στην Αντιστοίχηση Υλικού SAF.

–Μόνο Ιδιότητες Στοιχείου τύπου-συμβολοσειρά μπορούν να χρησιμοποιηθούν για την Αντιστοίχηση Υλικού SAF.

–Για να αντιστοιχήσετε την τιμή ιδιότητας, η τιμή ιδιότητας πρέπει να αντιστοιχηθεί σε στοιχεία Archicad (π.χ. στις Ρυθμίσεις Δοκού ή Υποστυλώματος) - όχι στα Δομικά Υλικά.

Παράδειγμα: Δομικό Υλικό με Διάφορες Τιμές Ιδιότητας Βαθμού Αντοχής

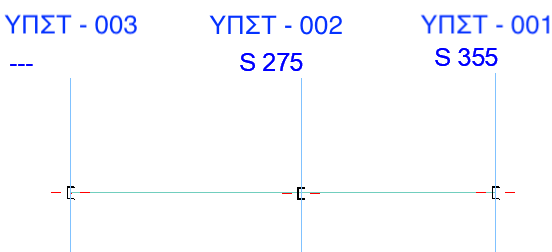

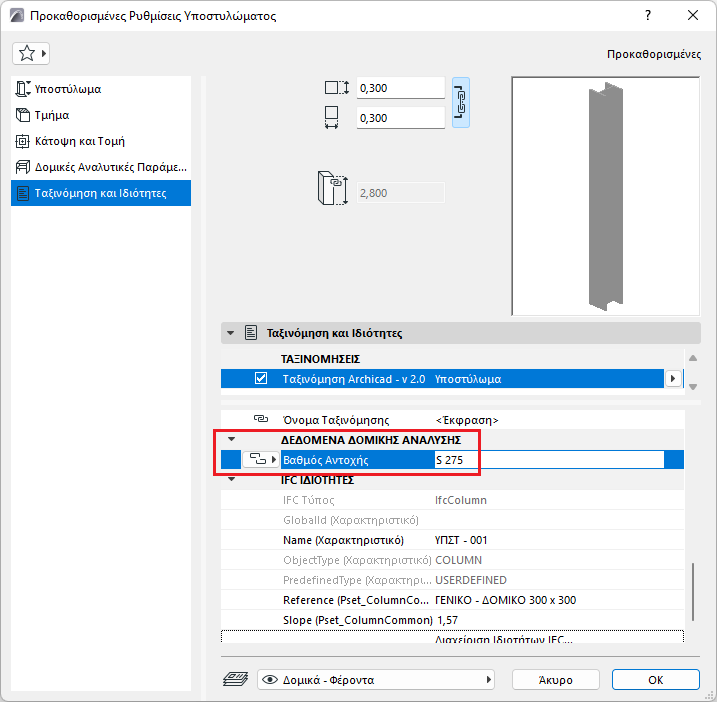

Σε αυτό το μοντέλο, αρκετά στοιχεία του Archicad χρησιμοποιούν το Δομικό Υλικό Χάλυβας-Δομικός, αλλά με διαφορετικές τιμές που αντιστοιχούν στην ιδιότητα Βαθμός Αντοχής, στο Πάνελ Ταξινόμηση και Ιδιότητες των Ρυθμίσεων Στοιχείου.
