Διάφορες Ρυθμίσεις - Εισαγωγή

Πηγαίνετε σε Αρχείο > Διαλειτουργικότητα > SAF > Μεταφραστές SAF.

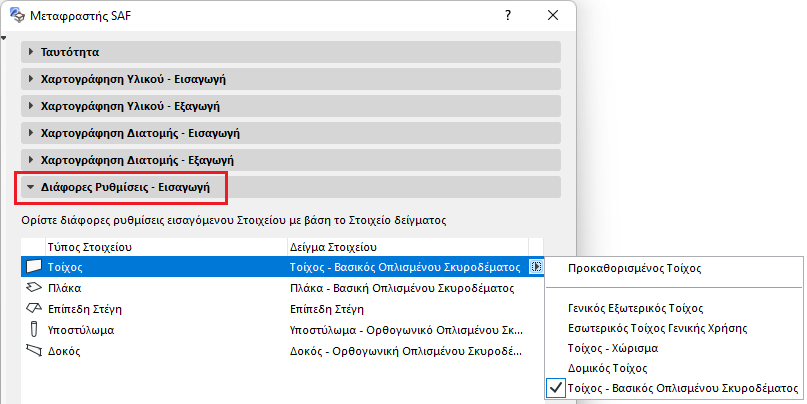

Χρηαιμοποιήστε το πάνελ Διάφορες Ρυθμίσεις - Εισαγωγή για να επιλέξετε προκαθορισμένες ρυθμίσεις εργαλείου Archicad για κάθε τύπο εισαγόμενου αναλυτικού Μέλους (Τοίχος, Πλάκα, Στέγη, Υποστύλωμα και Δοκός).

Για κάθε τύπο στοιχείου, χρησιμοποιήστε το pop-up για να διαλέξετε είτε τις προκαθορισμένες ρυθμίσεις του Εργαλείου Archicad, είτε ενός Προσφιλούς του.

Σε τι χρησιμοποιούνται αυτές οι ρυθμίσεις;

Πολλές δομικές αναλυτικές παράμετροι των εισαγόμενων στοιχείων SAF αναπαράγονται σωστά (ή αντιστοιχούνται χειροκίνητα) στο Archicad: γεωμετρία, θέση, υλικό και παράμετροι διατομής, κ.λπ. Κατά την εισαγωγή ενός αρχείου SAF, αυτά τα δεδομένα SAF θα αντικαταστήσουν τις αντίστοιχες τιμές στο Archicad.

Ωστόσο, τα αναλυτικά στοιχεία που εισάγονται στο Archicad μετατρέπονται σε φυσικά στοιχεία τα οποία έχουν πολλές άλλες παραμέτρους (π.χ. ριζόχαρτο, σύνολο πενών, ταξινόμηση) που δεν έχουν οριστεί στο SAF.

Επομένως, για να ορίσετε τη φυσική του εμφάνιση στο Archicad, κάθε εισαγόμενο αναλυτικό στοιχείο θα χρησιμοποιεί τους ορισμούς ρυθμίσεων εργαλείου που επιλέγετε στο Πάνελ Διάφορες Ρυθμίσεις του Μεταφραστή Εισαγωγής SAF (για όλες τις ρυθμίσεις που δεν έχουν καθοριστεί στο SAF).

Ο ακόλουθος πίνακας συνοψίζει τα στοιχεία Archicad που δημιουργήθηκαν από 1D και 2D Μέλη που εισήχθησαν από το SAF:
