Έκδοση BIMx Hyper-model: Μέθοδος Εκδότη (λεπτομερής μέθοδος)
Δημιουργία και έκδοση ενός Hyper-model στο Archicad, χρησιμοποιώντας τον Εκδότη. Αυτή η μέθοδος συστήνεται (σε αντίθεση με τη γρήγορη μέθοδο του Οδηγού) όταν είστε εξοικειωμένοι με τα Σύνολα Εκδότη, επειδή παρέχει πιο ακριβείς και εκτεταμένες επιλογές εξαγωγής:
•Επιλέξτε συγκεκριμένα στοιχεία του Συνόλου Εκδότη που θα εκδοθεί στο Hyper-model
•Αποθηκεύστε πολλαπλές 3D απόψεις, η καθεμία με διαφορετικές ρυθμίσεις (φόντο μοντέλου, περιορισμός υφής, ρυθμίσεις Ήλιου)
•Ελέγξτε τις πληροφορίες των στοιχείων που θα πρέπει να αποτελούν μέρος του Hyper-model
Μπορεί να θέλετε να βελτιστοποιήσετε το μοντέλο Archicad πριν το αποθηκεύσετε σε διάταξη BIMx, ώστε να εξασφαλίσετε τη μέγιστη δυνατή απόδοση.
Δείτε: BIMx: Σημειώσεις για Δεδομένα Μοντέλου, Ρυθμίσεις 3D Μοντέλου και Υφές.
Βήμα 1: Δημιουργία Συνόλου Εκδότη

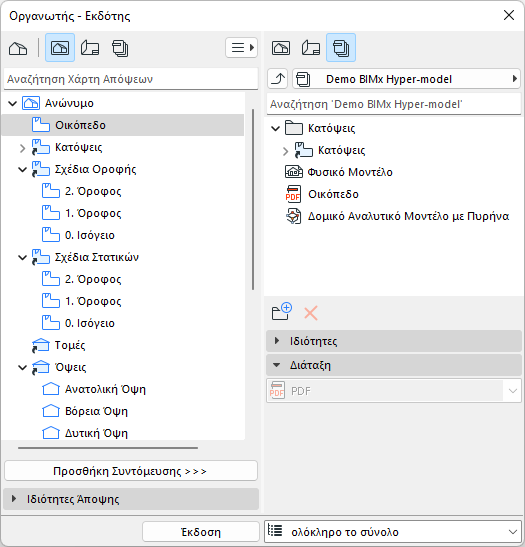

Χρησιμοποιήστε τη λειτουργία Οργανωτής του Εκδότη για να δημιουργήσετε το επιθυμητό Σύνολο Εκδότη.
Δείτε επίσης: Εκδότης.
•Συγκεντρώστε το συνδυασμό απόψεων (συμπεριλαμβανομένης της διαδρομής της κάμερας, αν χρειάζεται), των Πινακίδων ή των υποσυνόλων και οποιονδήποτε αριθμό 3D απόψεων για να συμπεριληφθούν στο Hyper-model
•Βελτιστοποιήστε το περιεχόμενο κάθε 3D άποψης - για παράδειγμα, χρησιμοποιώντας Μερική Εμφάνιση Δομής, Συνδυασμούς Ριζόχαρτων ή Πλαίσιο Επιλογής για να περιορίσετε τις 3D απόψεις
Βήμα 2: Ορισμός Ιδιοτήτων Έκδοσης

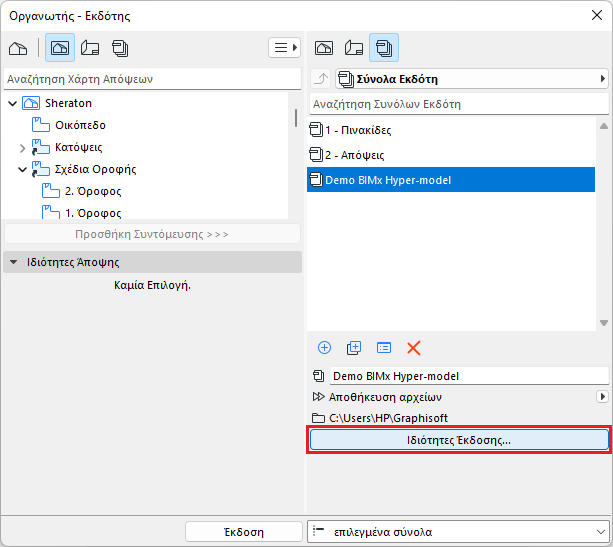

Ανοίξτε τον διάλογο Ιδιότητες Έκδοσης.
Επιλέξτε τον τρόπο με τον οποίο θέλετε να δημοσιεύσετε το Hyper-model: είτε Φόρτωση είτε Αποθήκευση.

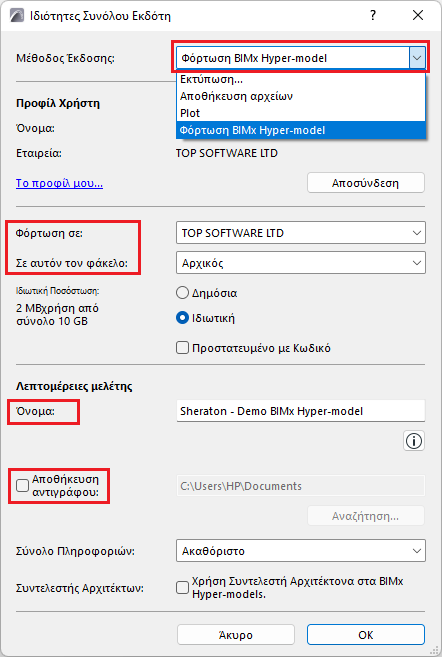

Επιλέξτε αυτή τη μέθοδο έκδοσης για να φορτώσετε το αρχείο στον Ιστότοπο Μετάδοσης BIMx Μοντέλου στο bimx.graphisoft.com.
•Συνδεθείτε στον λογαριασμό σας στην Graphisoft, αν δεν έχετε ήδη συνδεθεί.
Αν δεν έχετε λογαριασμό, παρακαλούμε Εγγραφείτε από τον διάλογο που εμφανίζεται.
•Φόρτωση σε: Επιλέξτε τη δική σας θέση αποθήκευσης ή της εταιρείας/γραφείου.
•Σε αυτόν τον φάκελο: Επιλέξτε αν η φόρτωση θα γίνει στο Δημόσιο Τομέα ή σε έναν Προσωπικό Φάκελο. Εάν επιλέξετε τον Προσωπικό Φάκελο μπορείτε, προαιρετικά, να προστατεύσετε το αρχείο με κωδικό. Ο διαθέσιμος χώρος αποθήκευσης φαίνεται στα αριστερά.
Σημείωση: Η επιλογή Προσωπικός Φάκελος είναι διαθέσιμη μόνο στη θέση αποθήκευσης της εταιρείας σας, σε χρήστες που έχουν Σύμβαση Συντήρησης Λογισμικού (SSA), ή μία συνδρομή ή μία σύμβαση Forward για το Archicad.
• Όνομα: Μετονομάστε προαιρετικά το αρχείο Hyper-model.
•Αποθήκευση τοπικού αντιγράφου: Τσεκάρετε αυτό το κουτάκι και εισάγετε μία διαδρομή προορισμού του αρχείου, εάν θέλετε να αποθηκεύσετε ένα τοπικό αντίγραφο του Hyper-model, εκτός από την φόρτωσή του στον ιστότοπο Μετάδοσης BIMx Μοντέλου.
•Σύνολο Πληροφοριών
Δείτε: Βήμα 3: Σύνολο Πληροφοριών
•Χρήση Συντελεστή Αρχιτέκτονα στο BIMx
Δείτε: Βήμα 4: Χρήση Συντελεστή Αρχιτέκτονα
•Χρήση Ριζόχαρτων στο BIMx: Επιλεγμένη από προεπιλογή.
–Προβολή της ιεραρχίας Ριζόχαρτων της μελέτης στο Archicad, και στο BIMx
–Χρήση ριζόχαρτων για την προβολή ή απόκρυψη στοιχείων του 3D μοντέλου BIMx

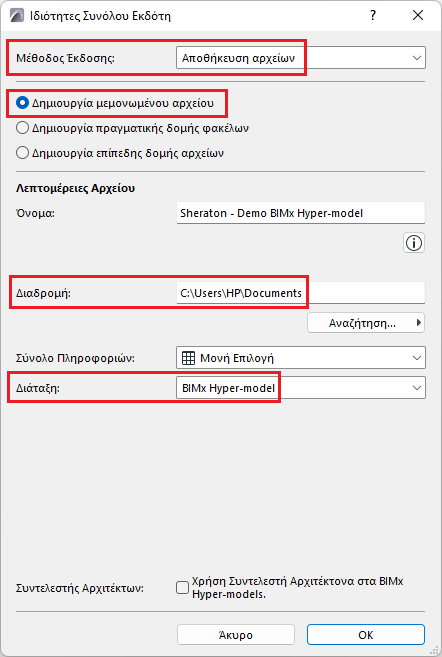

Αποθήκευση BIMx Hyper-model
•Επιλέξτε ως μέθοδο έκδοσης την Αποθήκευση αρχείων
•Επιλέξτε Δημιουργία μεμονωμένου αρχείου
•Διαδρομή: Εισάγετε προορισμό
•Επιλέξτε διάταξη BIMx Hyper-model

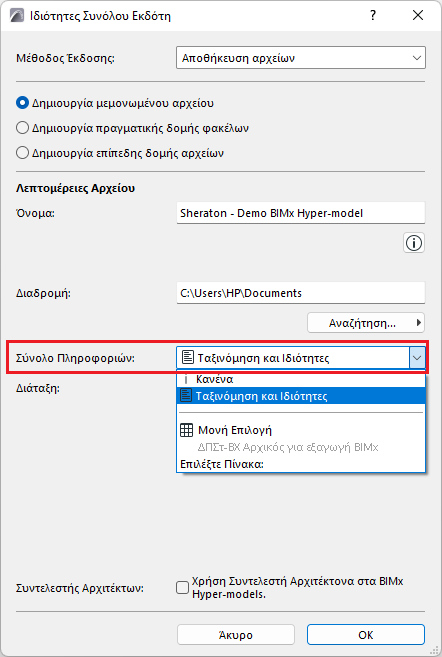

Χρησιμοποιήστε το pop-up Σύνολο Πληροφοριών για να ελέγξετε τις πληροφορίες στοιχείου μοντέλου που θα είναι διαθέσιμες στους αναγνώστες του BIMx μοντέλου:
•Η επιλογή Ταξινόμηση και Ιδιότητες χρησιμοποιεί τα δεδομένα που ορίζονται για κάθε στοιχείο στο πάνελ Ταξινόμηση και Ιδιότητες του διαλόγου Ρυθμίσεων Στοιχείου.
•Επιλέξτε Καμία εάν δεν θέλετε ο παραλήπτης να βλέπει τις πληροφορίες κανενός στοιχείου (π.χ., εάν ο παραλήπτης θα βλέπει μόνο ως ενιαίο σύνολο τη γεωμετρία του μοντέλου, χωρίς να είναι απαραίτητη καμία λεπτομέρεια των διαφόρων στοιχείων).

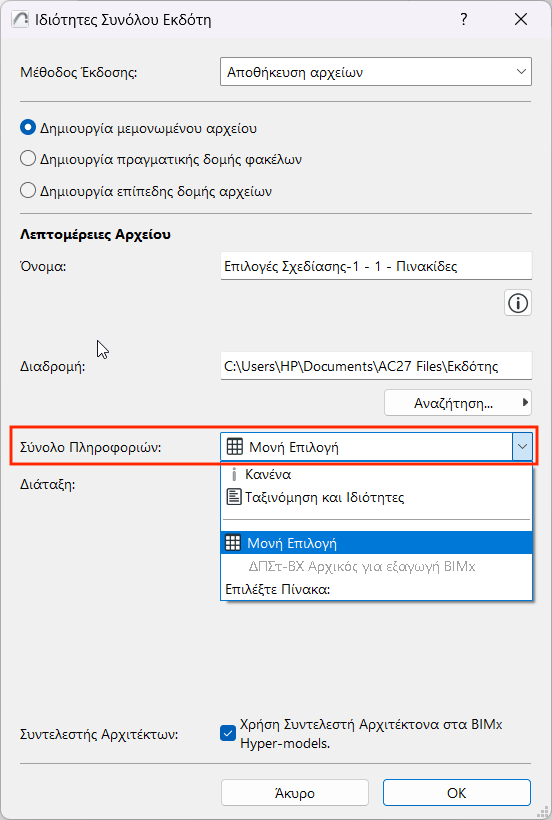

•Επιλέξτε Πίνακα: Κάντε κλικ σε αυτό για να ανοίξετε ένα pop-up, όπου μπορείτε να επιλέξετε ένα ή περισσότερα από τα δικά σας Σχέδια Πίνακα Στοιχείου. Το BIMx μοντέλο θα χρησιμοποιήσει τα δεδομένα που ορίζονται στον επιλεγμένο πίνακα (ες).
Επειδή εδώ μπορείτε να επιλέγετε έναν ή περισσότερους Πίνακες, ίσως βρείτε χρήσιμο να διαιρέσετε τα εξαγόμενα ειδικά δεδομένα σε αρκετούς Πίνακες (για παράδειγμα, ανά τύπο στοιχείου). Αυτό επιταχύνει τις διαδικασίες ενημέρωσης και έκδοσης, και καθιστά ευκολότερη τη διαχείριση των δεδομένων.
• Η επιλογή IES-BX Αρχικός για εξαγωγή BIMx χρησιμοποιεί τα δεδομένα που έχουν οριστεί σε έναν Διαδραστικό Πίνακα Στοιχείου με το ίδιο όνομα. Αυτός ο πίνακας προσφέρεται στο προκαθορισμένο Υπόδειγμα Archicad (για τη διεθνή έκδοση), αλλά έχετε την ελευθερία να τροποποιήσετε το σχέδιο πίνακα όπως θέλετε, ή να διαλέξετε οποιονδήποτε άλλον πίνακα.
Βήμα 4: Χρήση Συντελεστή Αρχιτέκτονα
Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται πληροφορίες για τον σχεδιασμό της μελέτης όταν ανοίγει το Hyper-model σε μία εφαρμογή BIMx.
Πρέπει προηγουμένως να καθορίσετε αυτές πληροφορίες στο Archicad, στο Αρχείο > Πληροφορίες > Επιθεώρηση Μελέτης > Συντελεστής Αρχιτέκτονας στο BIMx.
Δείτε: Συντελεστής Αρχιτέκτονας στο BIMx.
Βήμα 5: Ορισμός Επιλογών Εξαγωγής BIMx - για κάθε 3D άποψη

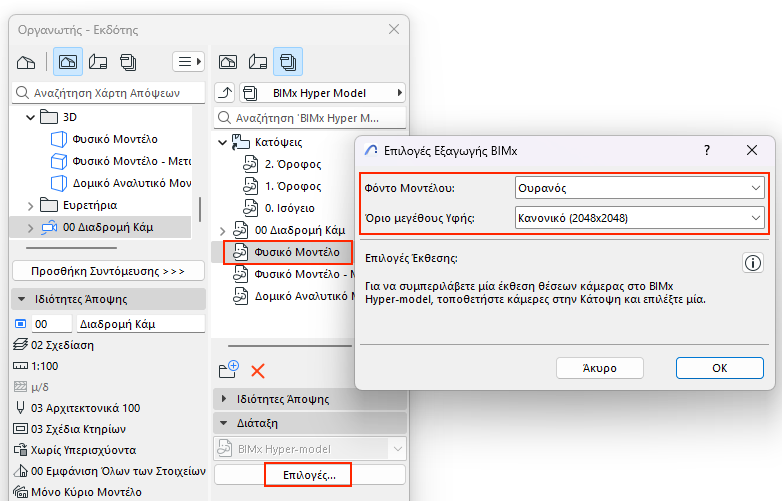

Από το Σύνολο Εκδότη: επιλέξτε μία 3D άποψη και, στη συνέχεια, κάντε κλικ στο Επιλογές.
Φόντο Μοντέλου
Επιλέξτε ένα φόντο για να χρησιμοποιηθεί κατά την εξερεύνηση του 3D μοντέλου στο BIMx.
Το “Ουρανός” είναι το προκαθορισμένο Φόντο του BIMx.
Όριο μεγέθους Υφής
Οι υφές των 3D μοντέλων μπορούν να προσφέρουν ελκυστικά οπτικά εφέ, αλλά επηρεάζουν επίσης το μέγεθος του μοντέλου και την ταχύτητα εξαγωγής.
Επαναφέρετε το προεπιλεγμένο όριο «Κανονικό" ανάλογα με τις ανάγκες σας:
•το χαμηλότερο όριο μπορεί να επιταχύνει το χρόνο εξαγωγής και να περιορίσει το μέγεθος του μοντέλου
•το υψηλότερο όριο μπορεί να οδηγήσει σε βελτιωμένες οπτικές λεπτομέρειες (αλλά μεγαλύτερο μέγεθος αρχείου).
Βήμα 6: Επιλογές Έκθεσης για Διαδρομή Κάμερας

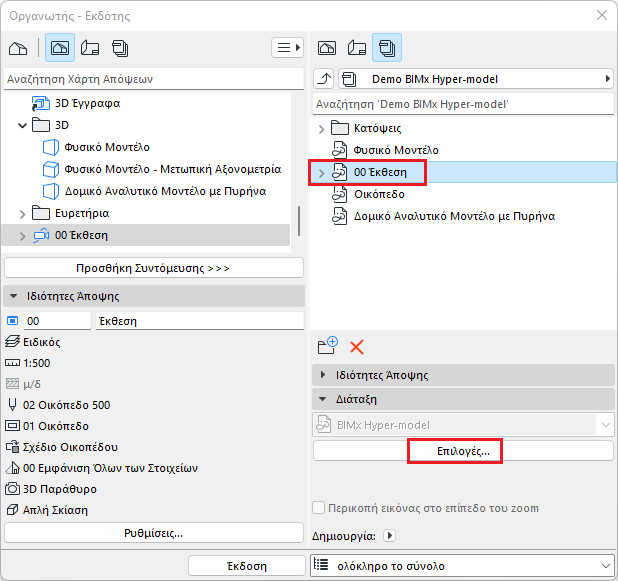

Εάν το Σύνολο Εκδότη περιλαμβάνει μία διαδρομή κάμερας: επιλέξτε τη διαδρομή κάμερας από τον Οργανωτή για να ορίσετε τις επιλογές Έκθεσης.

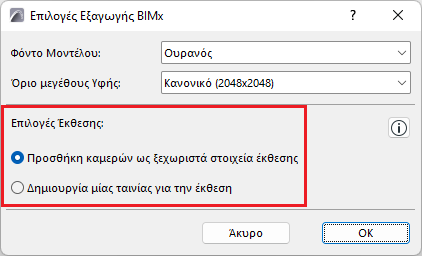

•Προσθήκη καμερών ως ξεχωριστά στοιχεία έκθεσης: Ένα Ξεχωριστό στοιχείο έκθεσης (ένα σ-άποψης εικόνας) θα δημιουργείται από κάθε κάμερα της τρέχουσας διαδρομής καμερών του Archicad (Στο BIMx, μπορείτε στη συνέχεια να συνδυάσετε αυτά τα στοιχεία Έκθεσης σε μια παρουσίαση.)
•Δημιουργία μίας ταινίας για την έκθεση: Ένα μεμονωμένο στοιχείο έκθεσης (ταινία) θα δημιουργείται από την τρέχουσα διαδρομή καμερών του Archicad

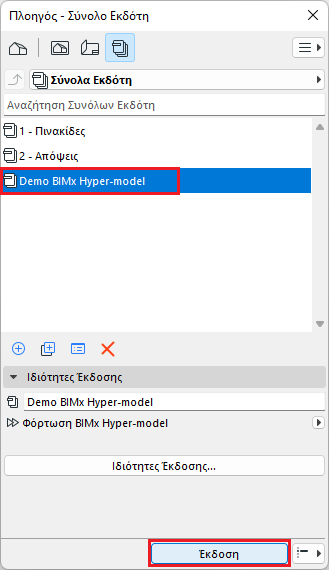

Στον Εκδότη, επιλέξτε το δικό σας Σύνολο Εκδότη και πατήστε Έκδοση.

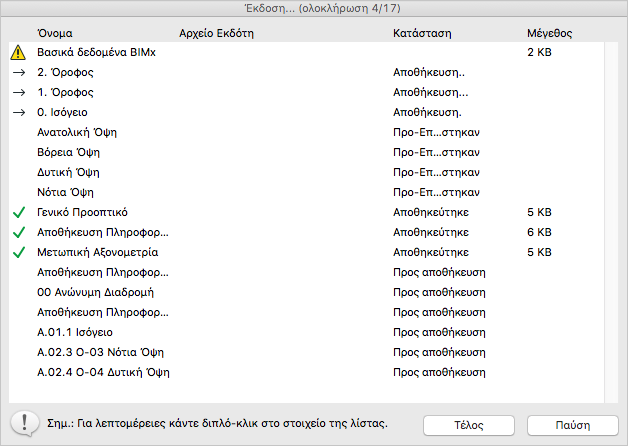

Εμφανίζεται ο διάλογος της διαδικασίας Έκδοσης:

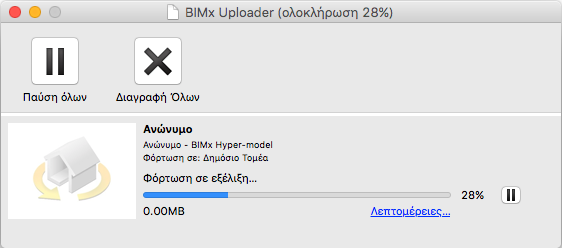

Εάν φορτώνετε το BIMx Hyper-model στον ιστότοπο Μετάδοσης BIMx Μοντέλου, εμφανίζεται και ο BIMx Uploader για να παρακολουθείτε την κατάσταση της φόρτωσης. Χρησιμοποιήστε αυτόν τον διάλογο για να σταματήσετε τη φόρτωση ή να ξεκινήσετε πάλι τη διαδικασία.
Κάντε κλικ στο Λεπτομέρειες για περισσότερες πληροφορίες.
