Η καρτέλα Δομές της παλέτας Επισκόπηση Ενεργειακού Μοντέλου περιέχει τα όρια χώρου των εξωτερικών και εσωτερικών δομών του κτηρίου, με όλες τις φυσικές τους ιδιότητες που είναι σημαντικές για την ενεργειακή προσομοίωση. Στη λίστα Δομές εμφανίζονται επίσης και τα αδιαφανή πάνελ των τοιχοπετασμάτων.

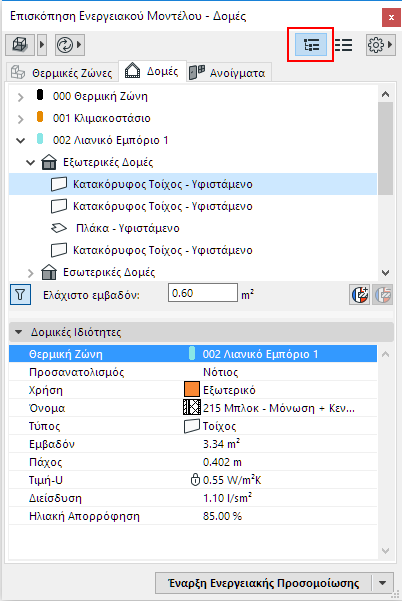

Η Προβολή Ιεραρχίας της Σελίδας Δομές εμφανίζει με ακρίβεια σε ποια θερμική ζώνη ανήκουν οι Εξωτερικές και οι Εσωτερικές Δομές, με έναν άμεσα αντιληπτό, γραφικό τρόπο. Όταν είναι επιλεγμένη μία δομή, οι ιδιότητές της εμφανίζονται στο κάτω μέρος της σελίδας, στο πάνελ Ιδιότητες Δομής.
Δεδομένα Δομών
Υπάρχουν δύο τύποι δεδομένων:
•Δεδομένα μοντέλου Archicad (έρχονται κατευθείαν από το BIM):
Στην περίπτωση των Δομών: Ανάθεση Θερμικής Ζώνης, Προσανατολισμός, Κατηγορία Χωρικού Ορίου, Τύπος Στοιχείου Archicad, Πολυπλοκότητα, Όνομα, Εμβαδόν, Πάχος, Κατάσταση Ανακαίνισης
•Τύποι πρόσθετων δεδομένων (ανατίθενται στις εγγραφές της λίστας Δομές από τον χρήστη):
Τιμή-U/Τιμή-R, Διείσδυση, Ηλιακή Απορρόφηση, Διόρθωση-Εμβαδόν
Δείτε: Ρυθμίσεις Ιδιότητας Δομής (Ενεργειακή Αξιολόγηση).
Εμφανίστε ή κρύψτε οποιονδήποτε από αυτούς τους τύπους δεδομένων, όπως κρίνετε απαραίτητο:
•Σε προβολή ιεραρχίας: Κάντε δεξί-κλικ σε οποιοδήποτε στοιχείο της λίστας Δομικές Ιδιότητες για εμφάνιση ή κρύψιμο των τύπων δεδομένων

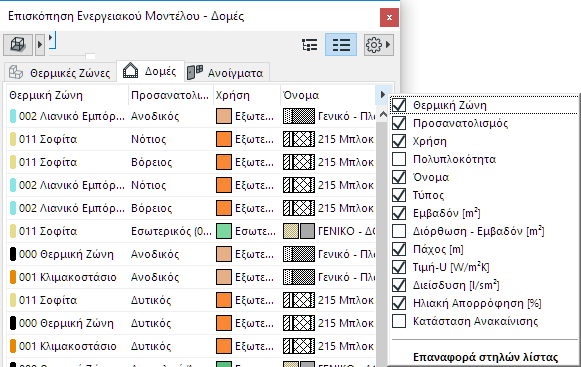

•Σε προβολή λίστας: Κάντε κλικ στο pop-up βέλος, στα δεξιά, για εμφάνιση ή κρύψιμο των στηλών του πίνακα
Μία εγγραφή της λίστας Δομές αποτελείται συνήθως από πολλά όρια Χώρου. Όλα τα όρια Χώρου που είναι ίδια, όσον αφορά τον τύπο δεδομένων μοντέλου Archicad, συνοψίζονται σε μία εγγραφή της λίστας Δομές και εμφανίζονται στη λίστα με το συνολικό εμβαδόν τους.

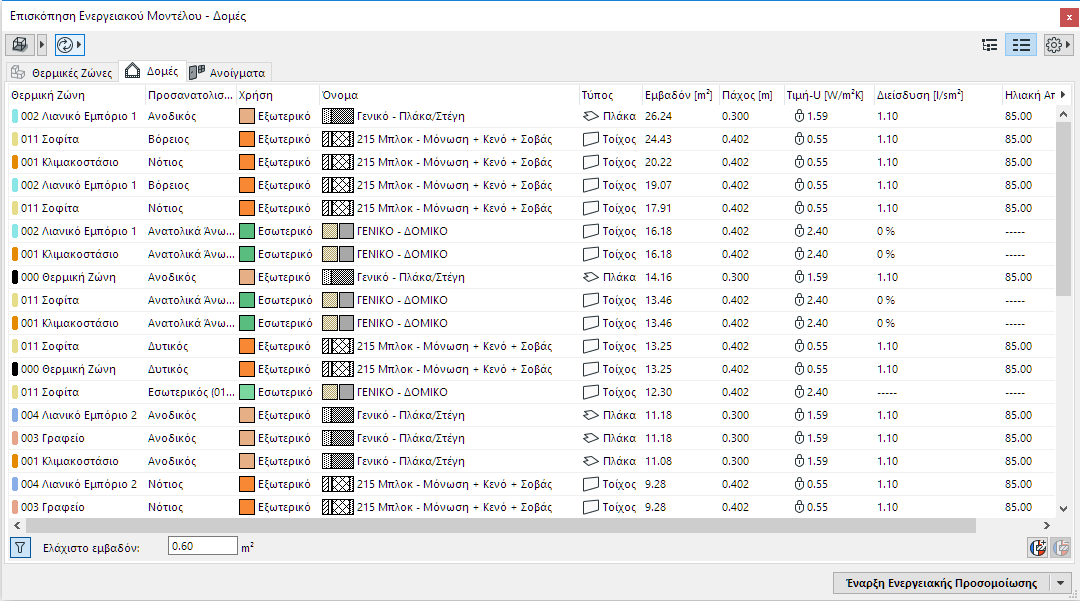

Σε προβολή λίστας, μπορείτε να αναδιατάξετε τη λίστα με βάση οποιαδήποτε ιδιότητα, με κλικ στον τίτλο της ιδιότητας.
Ελάχιστο Εμβαδόν
Για να φιλτράρετε από τη λίστα εγγραφές δομών ή ανοιγμάτων αμελητέου εμβαδού, εισάγετε μία τιμή στο πεδίο “Ελάχιστο Εμβαδόν” που βρίσκεται στο κάτω μέρος της λίστας Δομές. Εγγραφές των οποίων το εμβαδόν είναι μικρότερο από αυτή την τιμή δεν θα συμμετέχουν στη λίστα, και δεν θα λαμβάνονται υπόψη από τη μηχανή υπολογισμού. Εάν αργότερα μειώσετε αυτό το ελάχιστο εμβαδόν, οι αποκλεισμένες (φιλτραρισμένες) δομές θα ξαναεμφανιστούν ως έχουσες πλέον εφαρμογή.
Η ρύθμιση ενός Ελάχιστου εμβαδού θα σας βοηθήσει να αποκλείετε περιοχές που είναι ασήμαντες για την ενεργειακή αξιολόγηση, ώστε να έχετε καλύτερα διαχειρίσιμη λίστα Δομών.
Διόρθωση Εμβαδού Δομής
Η καρτέλα Δομές της παλέτας Επισκόπηση Μοντέλου έχει έναν τύπο δεδομένων “Διόρθωση-Εμβαδόν”. Για οποιαδήποτε Δομή της λίστας, μπορείτε να ρυθμίσετε το εμβαδόν εισάγοντας μία τιμή (θετική ή αρνητική) σε αυτή τη στήλη. Η τιμή αυτού του στοιχείου στη στήλη “Εμβαδόν” θα ρυθμιστεί αναλόγως. Εάν αυτή η διορθωμένη τιμή Εμβαδού είναι θετική, θα χρησιμοποιηθεί από τη μηχανή υπολογισμού.
