Η καρτέλα Ανοίγματα της παλέτας Επισκόπηση Ενεργειακού Μοντέλου περιέχει τα όρια χώρου των εξωτερικών ανοιγμάτων του κτηρίου, με όλες τις φυσικές τους ιδιότητες που είναι σημαντικές για την ενεργειακή προσομοίωση.

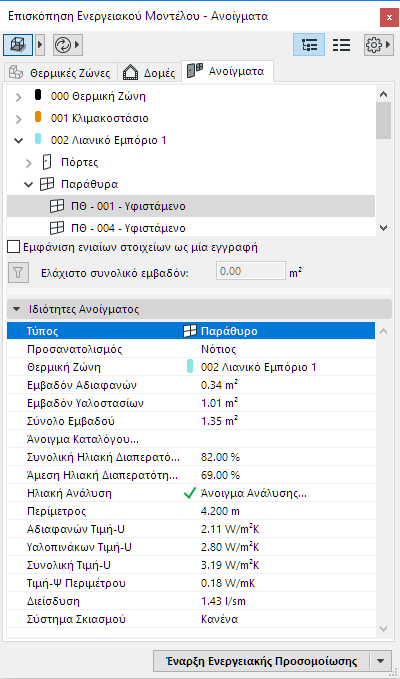

Η Προβολή Ιεραρχίας της καρτέλας Ανοίγματα δείχνει τις Πόρτες, τα Παράθυρα και τα διαφανή Πάνελ Τοιχοπετάσματος που ανήκουν σε συγκεκριμένη Θερμική Ζώνη, με έναν άμεσα αντιληπτό, γραφικό τρόπο. Όταν είναι επιλεγμένο ένα Άνοιγμα, οι ιδιότητές του εμφανίζονται στο κάτω μέρος της σελίδας, στο πάνελ Ιδιότητες Ανοίγματος.
Δεδομένα Ανοιγμάτων

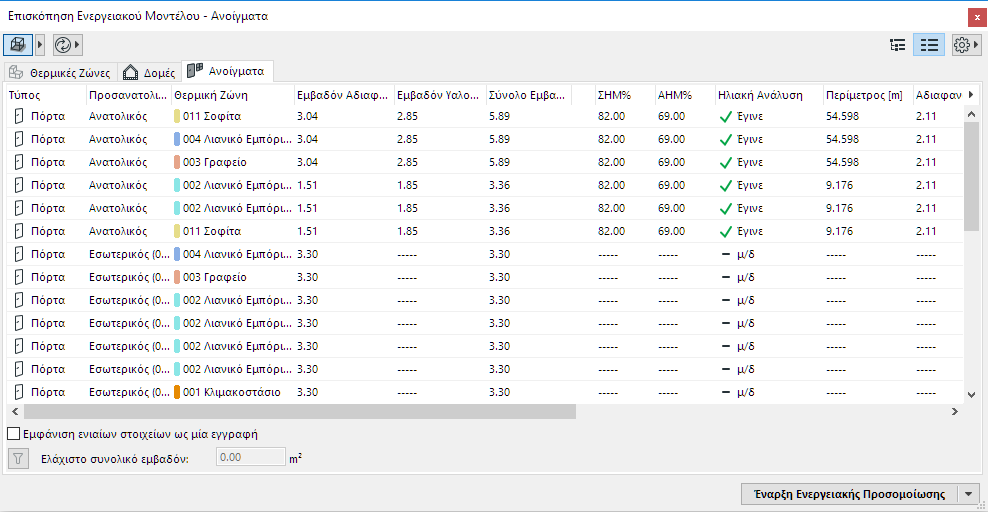

Μπορείτε να δείτε τη λίστα των Ανοιγμάτων σε προβολή πίνακα ή ιεραρχίας. Κάθε στήλη αντιπροσωπεύει και έναν τύπο δεδομένων. Υπάρχουν δύο τύποι δεδομένων:
•Δεδομένα μοντέλου Archicad (έρχονται κατευθείαν από το BIM):
Στην περίπτωση των Ανοιγμάτων: Ανάθεση Θερμικής Ζώνης, Αποτελέσματα Ηλιακής Ανάλυσης, Προσανατολισμός, Τύπος ανοίγματος Archicad, Εμβαδόν (Υαλοστασίων, Αδιαφανών, σύνολο), περίμετρος Πλαισίου, Κατάσταση Ανακαίνισης.
•Τα πρόσθετα δεδομένα (ανατίθενται στις εγγραφές της λίστας Ανοίγματα από τον χρήστη):
Στην περίπτωση των Ανοιγμάτων: Συνολική και Άμεση Ηλιακή Διαπερατότητα, Τιμή-U για (υαλοπίνακες, εμβαδόν αδιαφανών, περίμετρο και συνολική), Τιμή Ψ Περιμέτρου, Σύστημα Σκιασμού, Διείσδυση
Εμφανίστε ή κρύψτε οποιονδήποτε από αυτούς τους τύπους δεδομένων, όπως κρίνετε απαραίτητο:
•Σε προβολή ιεραρχίας: κάντε δεξί-κλικ σε οποιοδήποτε στοιχείο της λίστας Δομικές Ιδιότητες για να εμφανίσετε ή να κρύψετε τους τύπους δεδομένων
•Σε προβολή λίστας: Κάντε κλικ στο pop-up βέλος, στα δεξιά, για εμφάνιση ή κρύψιμο των στηλών του πίνακα
Σε προβολή λίστας, μπορείτε να αναδιατάξετε τη λίστα με βάση οποιαδήποτε ιδιότητα, με κλικ στον τίτλο της ιδιότητας.
Για κάθε στοιχείο της λίστας Ανοίγματα, εμφανίζονται σε στήλες τα εξής δεδομένα:
•Ανάθεση Θερμικής Ζώνης
•Προσανατολισμός και τύπος ανοίγματος Archicad
•Αποτέλεσμα Ηλιακής Ανάλυσης
Δείτε: Ηλιακή Ανάλυση.
•Δεδομένα που περιγράφουν τα διαφανή πάνελ των Ανοιγμάτων:
-Εμβαδόν Υαλοστασίων, περίμετρος πλαισίου
-Τιμή-U Υαλοπίνακα
-Συνολική ηλιακή διαπερατότητα (ΣΗΜ): Το ποσοστό της προσπίπτουσας ηλιακής ακτινοβολίας που εκπέμπεται από ένα αντικείμενο το οποίο περιλαμβάνει την άμεση Ηλιακή μετάδοση συν το μέρος της Ηλιακής Απορρόφησης που επανεκπέμπεται ενεργητικά. Το ΣΗΜ διαιρούμενο με το 100 είναι ίσο με τον Συντελεστή Κέρδους Ηλιακής Θερμότητας (SHGC/ΣΚΗΘ) ή τιμή-g.
-Άμεση Ηλιακή Μετάδοση (Διαπερατότητα)
•Δεδομένα που περιγράφουν τα αδιαφανή πάνελ και τα πλαίσια των Ανοιγμάτων:
-Εμβαδόν Αδιαφανών, Περίμετρος, Τιμές U και Ψ
-Διείσδυση: διαπερατότητα αέρα του επιλεγμένου Ανοίγματος (εμφανίζεται συνήθως γύρω από την περίμετρο, στη σύνδεση πλαισίου και τοίχου)
•Αναθέσεις Μέσων Σκιασμού
•Κατάσταση ανακαίνισης

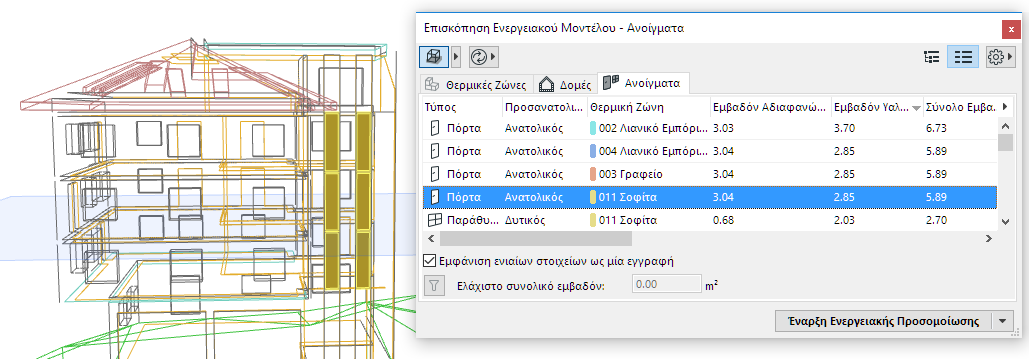

Εμφάνιση ενιαίων στοιχείων ως μία εγγραφή
Χρησιμοποιήστε αυτό το κουτάκι τσεκαρίσματος στην κάτω αριστερά γωνία της καρτέλας Ανοίγματα σε προβολή λίστας ώστε κάθε ίδιο Χωρικό όριο, όσον αφορά τον τύπο δεδομένων μοντέλου Archicad, να συνοψίζεται σε μία εγγραφή της λίστας Ανοίγματα και να εμφανίζεται στη λίστα με το συνολικό εμβαδόν του.
Ελάχιστο Συνολικό Εμβαδόν
Για να φιλτράρετε από τη λίστα εγγραφές ανοιγμάτων αμελητέου εμβαδού, εισάγετε μία τιμή στο πεδίο “Ελάχιστο Συνολικό Εμβαδόν” που βρίσκεται στο κάτω μέρος της λίστας Ανοίγματα. Ανοίγματα των οποίων το συνολικό εμβαδόν (αδιαφανή + υαλοστάσια) είναι μικρότερο από αυτή την τιμή δεν θα συμμετέχουν στη λίστα, και δεν θα λαμβάνονται υπόψη από τη μηχανή υπολογισμού. Εάν αργότερα μειώσετε αυτό το ελάχιστο εμβαδόν, τα αποκλεισμένα (φιλτραρισμένα) ανοίγματα θα ξαναεμφανιστούν ως έχοντα πλέον εφαρμογή.
Η ρύθμιση ενός Ελάχιστου συνολικού Εμβαδού θα σας βοηθήσει να αποκλείετε μικρές περιοχές που είναι ασήμαντες για την ενεργειακή αξιολόγηση, ώστε να έχετε καλύτερα διαχειρίσιμη λίστα Ανοιγμάτων.
Διόρθωση Εμβαδού Ανοιγμάτων
Προσφέρονται δύο στήλες για χειροκίνητη διόρθωση του εμβαδού Ανοίγματος: η “Διόρθωση - Εμβαδόν Υαλοστασίων” και η “Διόρθωση - Εμβαδόν Αδιαφανών.” Εισάγετε μία τιμή (θετική ή αρνητική) σε αυτή τη στήλη. Η τιμή αυτού του στοιχείου στη στήλη “Εμβαδόν” θα ρυθμιστεί αναλόγως. Εάν αυτή η διορθωμένη τιμή Εμβαδού είναι θετική, θα χρησιμοποιηθεί από τη μηχανή υπολογισμού.
Η καρτέλα Ανοίγματα της Παλέτας Επισκόπηση Μοντέλου επιτρέπει την μεμονωμένη ανάλυση (λίστα, επεξεργασία και οπτικοποίηση) κάθε διαφανούς χωρικού ορίου του μοντέλου κτηρίου του Archicad. Αυτό είναι απαραίτητο για να εκμεταλλευτείτε τη Μελέτη Ηλιακής Ακτινοβολίας που έχει ως βάση το Μοντέλο, η οποία σας επιτρέπει να προσδιορίσετε το ηλιακό κέρδος για κάθε μεμονωμένο διαφανές στοιχείο του κελύφους κτηρίου. Αυτό το προηγμένο εργαλείο δίνει τη δυνατότητα στους αρχιτέκτονες να προσδιορίζουν στρατηγικά την τοποθέτηση κάθε Ανοίγματος, σε σχέση με τα στοιχεία του περιβάλλοντος χώρου και τη γεωμετρία του κτηρίου, ώστε να χρησιμοποιούν όλα τα πλεονεκτήματα αλλά και να αποφεύγουν τις ανεπιθύμητες επιδράσεις του ηλιακού κέρδους κατά τη διάρκεια του έτους.
Η λειτουργία θεωρεί ότι όλα τα αντικείμενα και τα στοιχεία του Archicad είναι ορατά στην άποψη Ενεργειακού Μοντέλου Κτηρίου για να υπολογίσει την άμεση ηλιακή ακτινοβολία σε κάθε γυάλινο άνοιγμα του μοντέλου κτηρίου. Επίσης, τα δένδρα-αντικείμενα του Archicad λειτουργούν ως ευφυείς συσκευές σκίασης: η ικανότητά τους για σκίαση έχει προγραμματιστεί για το έτος αναφοράς, εξετάζοντας ακόμα και εάν τα φυτά που χρησιμοποιούνται για σκίαση είναι κωνοφόρα ή φυλλοβόλα.

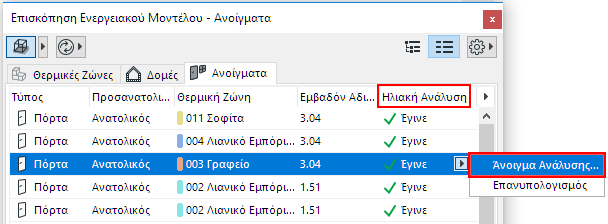

Επιλέξτε οποιαδήποτε εγγραφή από τη λίστα Ανοίγματα και στη συνέχεια κάντε κλικ στο Άνοιγμα Ανάλυσης από την Ηλιακή Ανάλυση, για να ενεργοποιήσετε τον αποκλειστικό διάλογο για τη μελέτη ηλιακής ακτινοβολίας που βασίζεται στο μοντέλο.
Ο διάλογος Ηλιακή Ανάλυση έχει δύο καρτέλες. Και οι δύο απεικονίζουν διαγράμματα που δείχνουν τον υπολογισμό για κάθε ώρα του έτους αναφοράς, με τις ημέρες του έτους στον άξονα - Χ και τις ώρες της ημέρας στον άξονα - Υ.
Κινήστε τον κέρσορα πάνω από το διάγραμμα “Ποσοστό υάλινων επιφανειών εκτεθειμένων στο άμεσο ηλιακό φως” για να έχετε ακριβή ανάγνωση των ωριαίων τιμών ή χρησιμοποιήστε την χρωματική κωδικοποίηση του διαγράμματος για να δείτε την 100% ηλιακή έκθεση με φωτεινό κίτρινο και την 0% ηλιακή έκθεση (πλήρως σκιασμένη) με μπλε, ενώ οι αποχρώσεις του κίτρινου αναπαριστούν τις περιόδους του έτους που το εξεταζόμενο Άνοιγμα δέχεται μόνον μερικά την ακτινοβολία του ήλιου. Αυτή η προβολή παραβλέπει τις συννεφιασμένες ημέρες που ορίζονται στο αρχείο καιρικών δεδομένων.
Κινήστε τον κέρσορα πάνω από το διάγραμμα “Άμεση ηλιακή ακτινοβολία σε γυάλινες επιφάνειες” για να έχετε ακριβή ανάγνωση της ενέργειας που μεταδίδεται ανά ώρα μέσα από το Άνοιγμα ή χρησιμοποιήστε την χρωματική κωδικοποίηση του διαγράμματος για να δείτε την ένταση ενέργειας μετάδοσης: πιο έντονη είναι στο φωτεινό κόκκινο και 0 είναι στο μπλε, ενώ τα χρώματα της βαθμωτής κλίμακας μεταξύ των δύο άκρων εκφράζουν ενδιάμεσες τιμές ροής ενέργειας. Αυτή η προβολή λαμβάνει υπόψη τις συννεφιασμένες ημέρες που ορίζονται στο αρχείο καιρικών δεδομένων και εμφανίζει την τιμή για την “Ετήσια ολοκληρωμένη άμεση ακτινοβολία ” σε kWh.
Σημείωση: Εάν είναι επιλεγμένες πολλές εγγραφές της λίστας Ανοίγματα, ή είναι επιλεγμένη μόνον μία εγγραφή αλλά η επιλογή Εμφάνιση ενιαίων στοιχείων ως μία εγγραφή είναι τσεκαρισμένη, τότε ο διάλογος Ηλιακή Ανάλυση θα εμφανίζει δεδομένα που αναφέρονται στη συνδυασμένη ηλιακή ακτινοβολία όλων των επιλεγμένων Ανοιγμάτων.
