Οπτικοποίηση Ενεργειακού Μοντέλου Κτηρίου

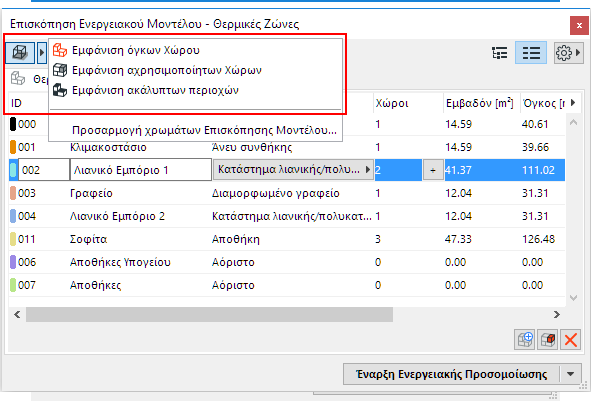

Το κουμπί Εμφάνιση επιλεγμένων στοιχείων σε 3D, στην άνω αριστερά γωνία της παλέτας Επισκόπηση Ενεργειακού Μοντέλου, σας επιτρέπει να δείτε το ενεργειακό μοντέλο της μελέτης σας με διάφορους τρόπους.

Εμφάνιση Όγκων Χώρου

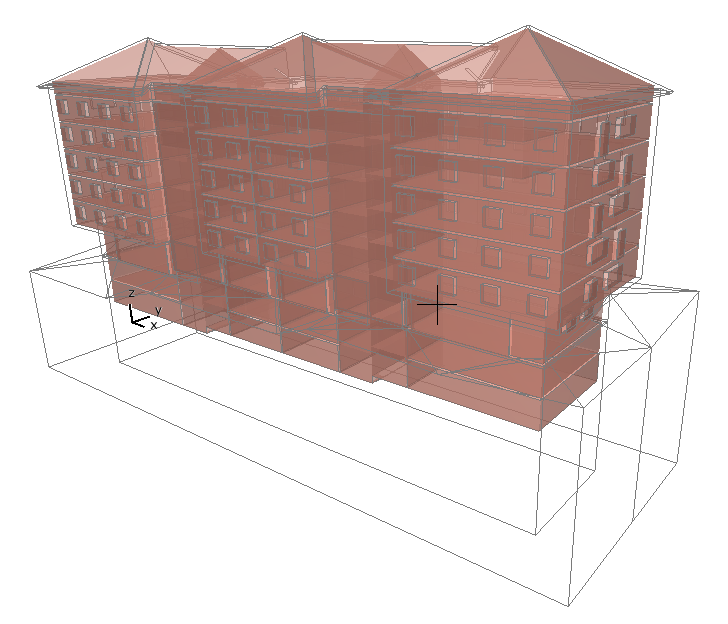

Η λειτουργία Εμφάνιση όγκων Χώρου μπορεί να χρησιμοποιηθεί για να δείτε τους εσωτερικούς χώρους σε 3D.

Εμφάνιση αχρησιμοποίητων Χώρων

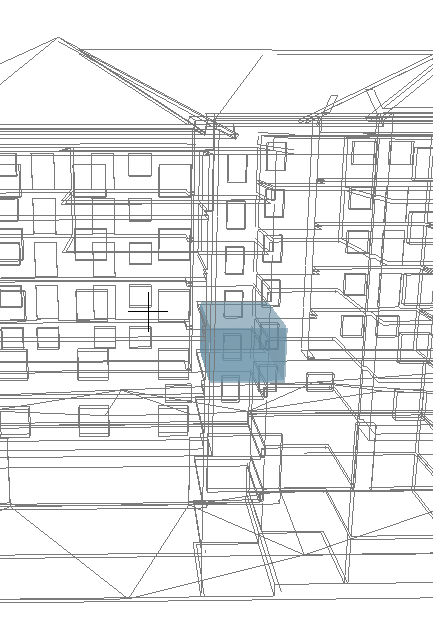

Η λειτουργία Εμφάνιση αχρησιμοποίητων Χώρων τονίζει τους ορατούς Χώρους Archicad που δεν ανήκουν σε καμία Θερμική Ζώνη του Ενεργειακού Μοντέλου Κτηρίου.

Εμφάνιση ακάλυπτων περιοχών

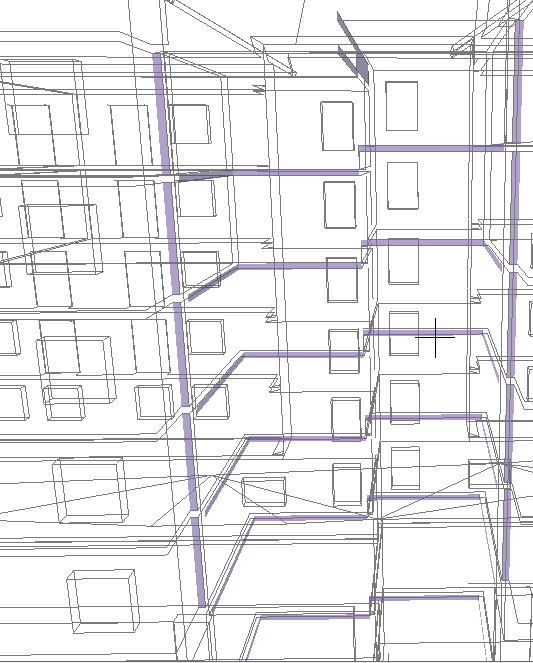

Η λειτουργία Εμφάνιση ακάλυπτων περιοχών τονίζει τις επιφάνειες που δεν έχουν όρια χώρου, συσχετισμένα με αυτές. Κανονικά, όλες οι επιφάνειες της δομής και των ανοιγμάτων κτηρίου καλύπτονται από χωρικά όρια. Επομένως αυτές οι ακάλυπτες περιοχές υποδεικνύουν σφάλματα μοντελοποίησης.

Οπτικοποίηση των Θερμικών Ζωνών

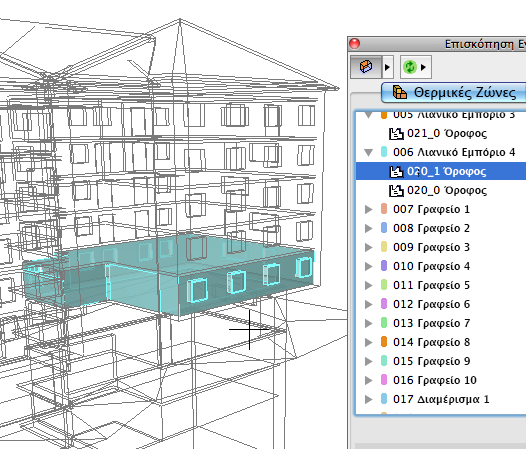

Στην Άποψη Ενεργειακού Μοντέλου, οι εγγραφές που είναι επιλεγμένες στη λίστα με τις Θερμικές Ζώνες, τονίζονται με συμπαγή χρώματα στο 3D μοντέλο.

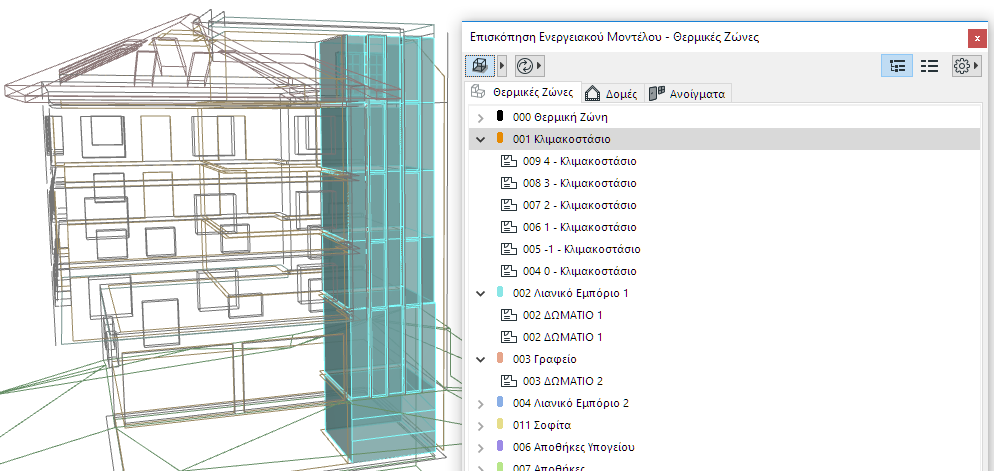

Όταν είναι ενεργή αυτή η λειτουργία, τα στοιχεία μοντέλου που δεν είναι επιλεγμένα απεικονίζονται με εμφανείς ακμές. Σε Προβολή Ιεραρχίας, μπορείτε να επιλέξετε και να οπτικοποιήσετε τους χώρους που συνθέτουν μία θερμική ζώνη, έναν-έναν.

Οπτικοποίηση των Δομών

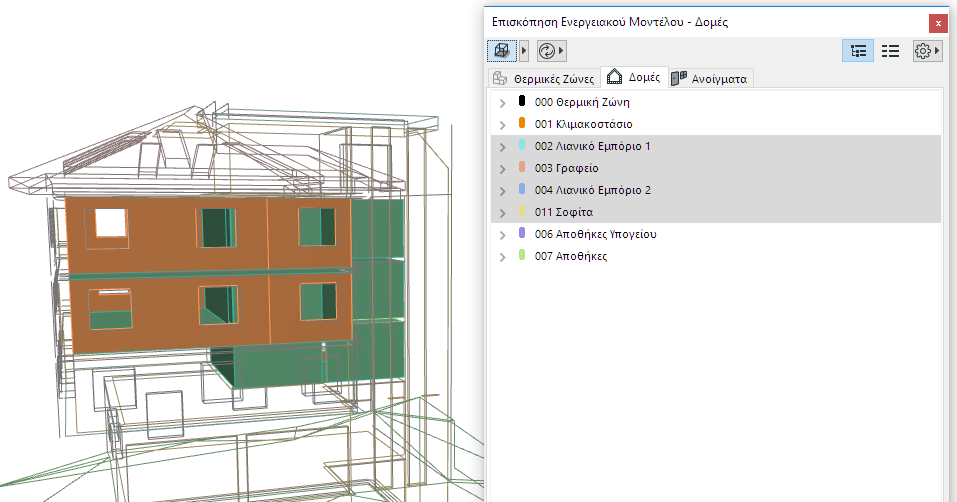

Στην Άποψη Ενεργειακού Μοντέλου, τα όρια χώρου που είναι επιλεγμένα στη λίστα Δομές εμφανίζονται στο μοντέλο κτηρίου του Archicad. Επιλέξτε ένα ή περισσότερα στοιχεία από τη λίστα Δομές και στη συνέχεια κάντε κλικ στο "Εμφάνιση επιλεγμένου στοιχείου στο 3D". Όταν είναι ενεργή αυτή η λειτουργία, τα στοιχεία μοντέλου που δεν είναι επιλεγμένα εμφανίζονται με εμφανείς ακμές.

Στην Άποψη Ενεργειακού Μοντέλου, κάθε χρήση ορίου χώρου έχει ένα ξεχωριστό χρώμα.

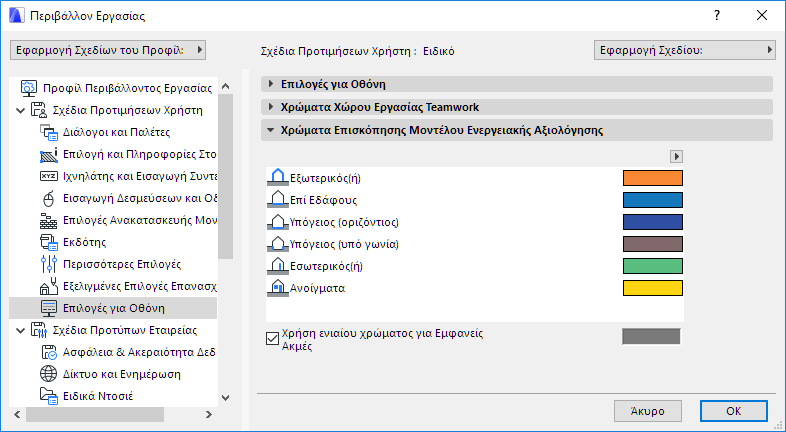

Δείτε: Προσαρμογή Χρωμάτων Επισκόπησης Ενεργειακού Μοντέλου.

Ένα μεμονωμένο Archicad στοιχείο (π.χ. ένας τοίχος που εκτείνεται πάνω και κάτω από το έδαφος) μπορεί να συντίθεται από πολλά όρια χώρου, και επομένως να εμφανίζεται ως τμήμα αρκετών διαφορετικών εγγραφών (με διαφορετικούς προσανατολισμούς) στη λίστα Δομές.

Ένα μεμονωμένο στοιχείο τοίχου Archicad που αποτελεί όριο πολλών χώρων

Οπτικοποίηση των Ανοιγμάτων

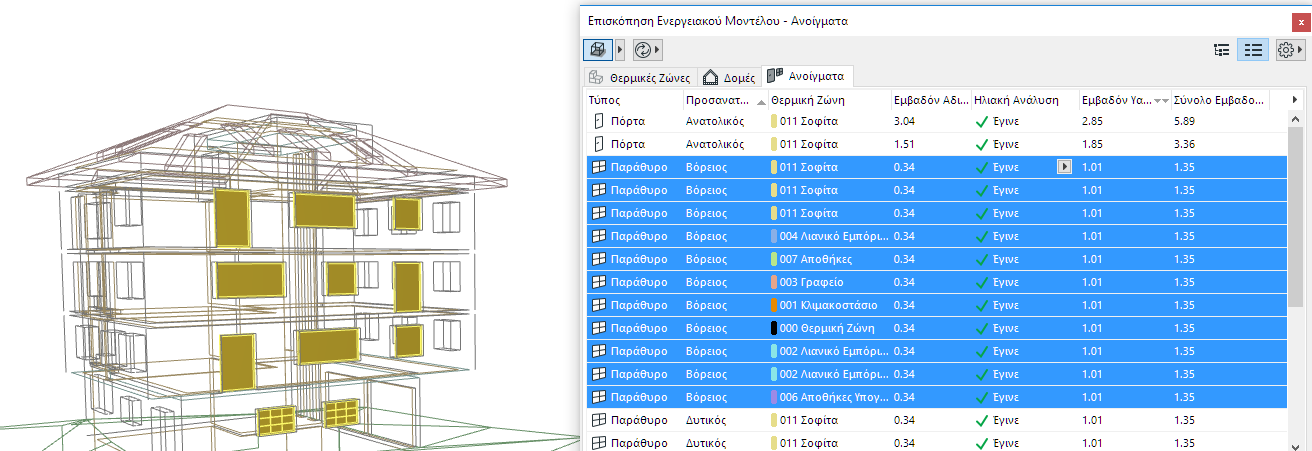

Το κουμπί Εμφάνιση σε 3D μπορεί επίσης να εφαρμοστεί για να δείτε τις επιλεγμένες εγγραφές της λίστας Ανοιγμάτων.
