Ρυθμίσεις Ιδιότητας Ανοίγματος (Ενεργειακή Αξιολόγηση)

Η καρτέλα Ανοίγματα του διαλόγου Επισκόπηση Μοντέλου περιέχει λίστα με τα δεδομένα όλων των Ανοιγμάτων του κελύφους του κτηρίου και των εσωτερικών ορίων της θερμικής ζώνης.

Για να αλλάξετε τις φυσικές ιδιότητες του επιλεγμένου στοιχείου της Λίστας Ανοίγματα, επεξεργαστείτε χειροκίνητα τις τιμές, ή χρησιμοποιήστε τις προκαθορισμένες τιμές από τον Κατάλογο Ανοιγμάτων.

Κατάλογος Ανοιγμάτων

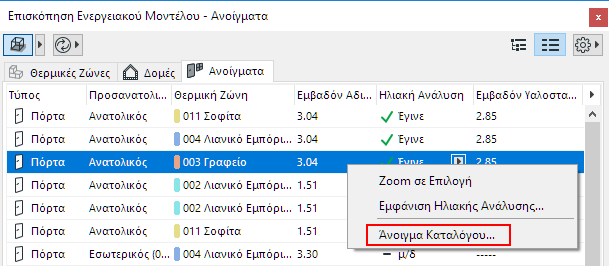

Για να πάτε στον κατάλογο Ανοιγμάτων, επιλέξτε ένα στοιχείο στην καρτέλα Ανοίγματα και κάντε δεξί-κλικ για να εμφανιστεί το θεματικό μενού:

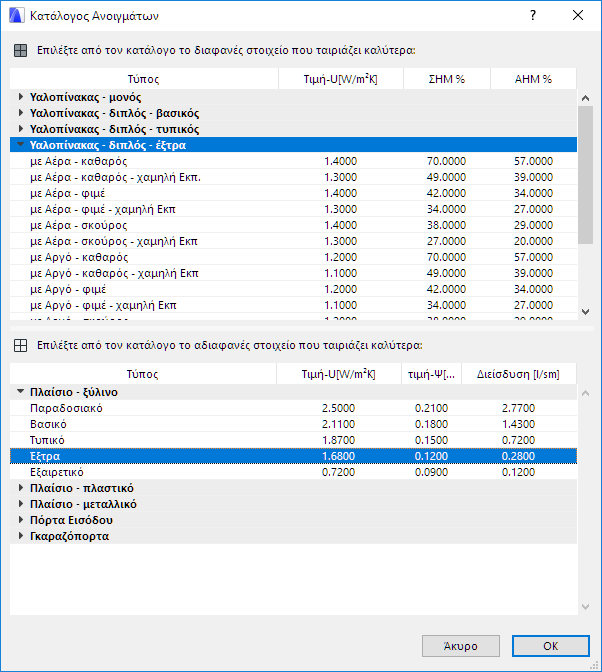

Ο Κατάλογος Ανοιγμάτων είναι μία εκτεταμένη βάση δεδομένων κατασκευαστικών πληροφοριών, σχετικών με ενεργειακούς υπολογισμούς. Τα διαφανή και τα αδιαφανή συστατικά των Ανοιγμάτων αναφέρονται χωριστά:

•Τα Διαφανή στοιχεία αναφέρονται με τις δικές τους τιμές: Τιμή-U, Συνολική Ηλιακή Μετάδοση και Άμεση Ηλιακή Μετάδοση

•Τα Αδιαφανή στοιχεία αναφέρονται με τις δικές τους Τιμές-U, τις δικές τους Τιμές-Ψ (τους γραμμικούς συντελεστές θερμικής διαπερατότητας σε W/m,K που χρησιμοποιούνται για να ληφθεί υπόψη η επίπτωση των θερμικών γεφυρών που υπάρχουν στις συνδέσεις πλαισίων και τοίχων γύρω από τα Ανοίγματα) και τις δικές τους ιδιότητες γραμμικής Διείσδυσης.

Συστήματα Σκιασμού

Κάντε κλικ στο βέλος του πεδίου Σύστημα Σκιασμού για να εφαρμόσετε στην επιλεγμένη εγγραφή, μία διάταξη σκιασμού με τις προκαθορισμένες φυσικές της ιδιότητες.

Υπάρχουν δύο τύποι Συστημάτων Σκιασμού στη λίστα:

•Συσκευές των οποίων η επίδραση σκιασμού είναι προσθετική στην επίδραση της Ηλιακής Ανάλυσης που βασίζεται στο μοντέλο (Καμία, Αντηλιακό 10%, Αντηλιακό 40%, Αντηλιακό 60%, Αντηλιακό 80%, Εξωτερικές Περσίδες, Εξωτερικές Γρίλιες)

•Συστήματα που απενεργοποιούν την επίδραση της Ηλιακής Ανάλυσης που βασίζεται στο μοντέλο (Πρόβολος, Πρόβολος και Πλαϊνά Πτερύγια, Ηλιακή Ανάλυση ΟΧΙ). Αυτές οι ρυθμίσεις χρησιμοποιούνται συνήθως για αναλυτικές (επιστημονικές) δοκιμές της λειτουργικότητας λογισμικού. Για αρχιτεκτονικές μελέτες, συστήνεται στους χρήστες να χρησιμοποιούν τα Συστήματα Σκιασμού της προηγούμενης ομάδας.
