Κλιματικά Δεδομένα (Ενεργειακή Αξιολόγηση)

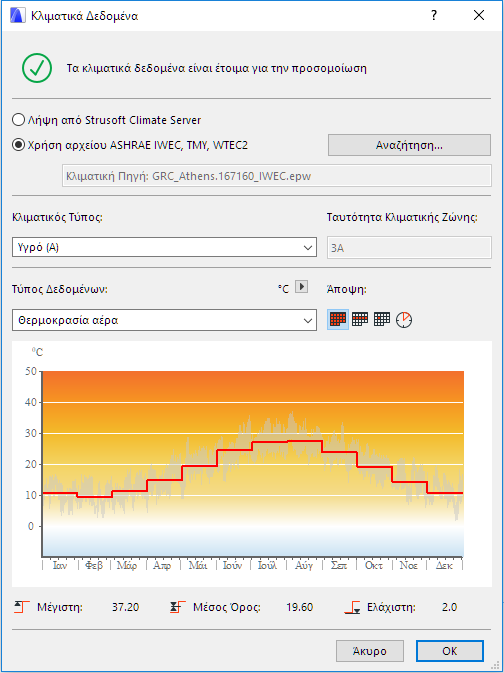

Ανοίξτε αυτόν τον διάλογο από το pop-up της Παλέτας Επισκόπηση Μοντέλου που είναι άνω δεξιά, ή από το Σχεδίαση > Ενεργειακή Αξιολόγηση > Κλιματικά Δεδομένα, ή από τον διάλογο Ρυθμίσεις Περιβάλλοντος.

Πηγή κλιματικών δεδομένων

Διαλέξτε μία πηγή των κλιματικών δεδομένων που θα χρησιμοποιηθούν στην Ενεργειακή Αξιολόγηση.

•Λήψη από StruSoft Climate Server. Όλα τα κλιματικά δεδομένα της StruSoft δημιουργούνται από τα δεδομένα NCEP Reanalysis που παρέχονται από το NOAA-CIRES Climate Diagnostics Center, Boulder, Colorado, USA, από τον ιστότοπό τους στο http://www.cdc.noaa.gov/.

•Χρήση αρχείου ASHRAE IWEC, TMY, WTEC2: Πατήστε το Αναζήτηση για να επιλέξετε και να εισάγετε δεδομένα από αναλυτικά αρχεία καιρού που λαμβάνονται από μία εξωτερική πηγή (από ανοικτή πηγή/open source, π.χ.
https://energyplus.net/weather, ή αγοράζονται)

Σημείωση: Όποτε είναι δυνατόν, χρησιμοποιήστε αναλυτικά (“ιδανικό έτος”) καιρικά δεδομένα, διότι συνήθως αποδίδουν το κλίμα ενός δεδομένου τόπου καλύτερα από τα κλιματικά δεδομένα που καταγράφονται για κάθε συγκεκριμένο έτος.

Μόλις ανατεθούν τα καιρικά δεδομένα σε μία συγκεκριμένη μελέτη, απομνημονεύονται στην Cache της Βιβλιοθήκης Archicad, ώστε να είναι διαθέσιμα σε μεταγενέστερο άνοιγμα μίας άλλης μελέτης Archicad, ακόμα και όταν ο υπολογιστής δεν είναι συνδεδεμένος στο Διαδίκτυο.

Κλιματικός Τύπος

Μπορείτε να αναθέσετε έναν Κλιματικό Τύπο που περιγράφει καλύτερα το κλίμα του τόπου του κτηρίου: Υγρό, Ξηρό ή Θαλάσσιο. Αυτή η κατάταξη είναι απαραίτητη για συμμόρφωση με ορισμένα Πρότυπα Υπολογισμού Ενεργειακής Αποδοτικότητας Κτηρίου της Βορείου Αμερικής, αλλά δεν έχουν καμία επίδραση στο αποτέλεσμα του υπολογισμού.

Δείτε τα Κλιματικά Δεδομένα

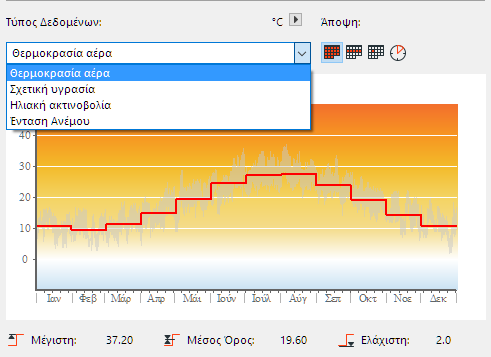

Το παρακάτω διάγραμμα απεικονίζει γραφικά τη διακύμανση του κλίματος κατά τη διάρκεια ενός έτους. Επιλέξτε τον τύπο κλιματικών δεδομένων που θέλετε να δείτε στο διάγραμμα: Θερμοκρασία αέρα, Σχετική υγρασία, Ηλιακή ακτινοβολία ή Ένταση ανέμου.

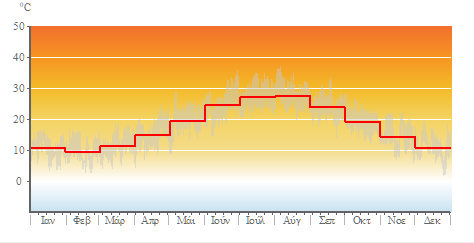

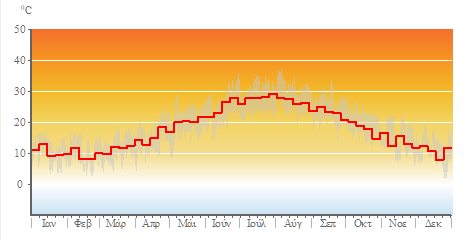

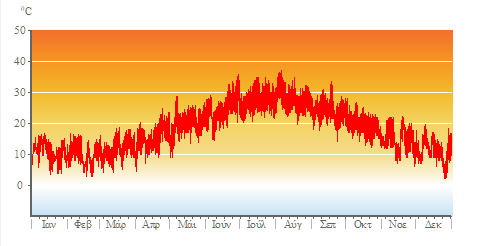

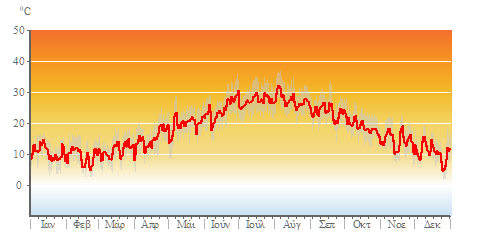

Χρησιμοποιήστε τα τέσσερα εικονίδια, στα δεξιά, για να επιλέξετε το επίπεδο λεπτομέρειας που θέλετε να δείτε: ανά μήνα, ημέρα, εβδομάδα ή ώρα.

Κάτω από το γράφημα, παρουσιάζονται οι μέγιστες, οι μέσες και οι ελάχιστες τιμές του επιλεγμένου τύπου κλιματικών δεδομένων.

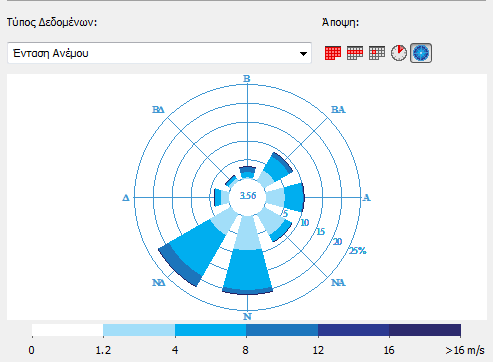

Εάν ως τύπος κλιματικών δεδομένων έχει επιλεγεί η Ένταση ανέμου, προσφέρεται ένα πρόσθετο εικονίδιο, το οποίο εμφανίζει τα δεδομένα του ανέμου σε μορφή ροδογράμματος (wind-rose).

Το πολικό διάγραμμα παρουσιάζει τις 8 κύριες διευθύνσεις. Το μήκος κάθε τμήματος αντιπροσωπεύει τη συχνότητα (ως ποσοστό, κατά τη διάρκεια ενός έτους) του ανέμου κατά τη δεδομένη διεύθυνση.

Κάθε χρώμα εντός ενός τμήματος αναπαριστά ένα εύρος έντασης ανέμου (ως ποσοστό του συνόλου του ανέμου κατά τη δεδομένη διεύθυνση), σύμφωνα με την παρακάτω χρωματική κλίμακα.

Η τιμή στο κέντρο του ροδογράμματος (η λευκή περιοχή) αναπαριστά το ποσοστό του χρόνου που δεν υπήρχε άνεμος ή ήταν αμελητέος.
