Ροή Εργασίας Ενεργειακής Αξιολόγησης: Σύνοψη
Αυτή η ενότητα συνοψίζει τα βήματα της Ροής Εργασίας Ενεργειακού Περιβάλλοντος.
Προετοιμασία του Αρχιτεκτονικού BIM για Ενεργειακή Αξιολόγηση
Για επιτυχημένη αξιολόγηση, το μοντέλο κτηρίου πρέπει να περιέχει τουλάχιστον τις δομές του κελύφους του κτηρίου και των ανοιγμάτων, καθώς και όλες τις κύριες εσωτερικές δομές που αντιπροσωπεύουν σημαντικές μάζες αποθήκευσης (συσσώρευσης) θερμότητας.
Επίσης, σε κάθε κλιματιζόμενο χώρο του κτηρίου πρέπει να τοποθετηθούν Χώροι Archicad, επειδή η ανάλυση της γεωμετρίας του μοντέλου βασίζεται σε αυτούς τους Χώρους του Archicad.
Η Επισκόπηση Ενεργειακού Μοντέλου επενεργεί μόνον στα ορατά στοιχεία. Επομένως, πρέπει να ορίσετε μία άποψη Archicad, αποκλειστικά για το ενεργειακό μοντέλο. Χρησιμοποιήστε την ορατότητα ριζόχαρτου για να επιτύχετε την άποψη που χρειάζεστε. Βεβαιωθείτε ότι οι χώροι είναι ορατοί.
Σημείωση: Το Πλαίσιο Επιλογής δεν φιλτράρει τα δομικά στοιχεία για τις ανάγκες της Επισκόπησης Ενεργειακού Μοντέλου.
Οι χώροι αναπαριστώνται με 3D Χώρους στο Ενεργειακό Μοντέλο Κτηρίου του Archicad. Για λόγους Ενεργειακής Αξιολόγησης, θα ομαδοποιήσετε αυτούς τους Χώρους σε “θερμικές ζώνες”, χρησιμοποιώντας τη σελίδα Θερμικές Ζώνες της παλέτας Επισκόπηση Ενεργειακού Μοντέλου (Σχεδίαση > Ενεργειακή Αξιολόγηση > Επισκόπηση Ενεργειακού Μοντέλου).
Οι θερμικές ζώνες είναι μία συλλογή ενός ή περισσότερων δωματίων ή χώρων ενός κτηρίου που έχουν ίδιο προσανατολισμό, προφίλ λειτουργίας και απαιτήσεις εσωτερική θερμοκρασίας (που ονομάζονται και θερμοστατικά ελεγχόμενες απαιτήσεις). Οι Χώροι δεν χρειάζεται να είναι συνεχόμενοι για να συνδυαστούν σε μία ενιαία θερμική ζώνη.
Αυτόματη Ανάλυση Γεωμετρίας Μοντέλου και Ιδιότητας Υλικού
Μετά τον καθορισμό των θερμικών ζωνών, το αρχιτεκτονικό μοντέλο (BIM) μετασχηματίζεται σε ένα Ενεργειακό Μοντέλο Κτηρίου (BEM) με την λειτουργικότητα της αυτόματης ανάλυσης γεωμετρίας μοντέλου και ιδιότητας υλικού του Archicad. Αυτή η ανάλυση εκτελεί τα εξής:
•αναλύει τις ορατές δομές και τα ανοίγματα, σύμφωνα με τον προσανατολισμό και τη θέση τους σε σχέση με τους χώρους και δημιουργεί τα όρια χώρων τους. Τα όρια χώρου περιγράφουν τη γεωμετρία του κτηρίου σε μία διάταξη που είναι λειτουργική για την εισαγωγή ενεργειακής προσομοίωσης.
•συμπληρώνει τις λίστες των ορίων χώρων. Δομές και Ανοίγματα απαριθμούνται αυτόματα με τις ιδιότητές τους, οι οποίες έχουν σχέση με την ενεργειακή αξιολόγηση.
Ανάθεση και Εισαγωγή Πρόσθετων Δεδομένων για Ολοκλήρωση του BEM
Η παλέτα Επισκόπηση Ενεργειακού Μοντέλου είναι η κύρια διεπαφή χρήστη της λειτουργίας Ενεργειακή Αξιολόγηση του Archicad. Χρησιμοποιήστε την παλέτα για να επεξεργαστείτε τα εισαγόμενα δεδομένα για την ενεργειακή προσομοίωση κτηρίου, καθώς και για την προσθήκη πληροφοριών:
•Ανάθεση Συστημάτων Κτηρίου και Προφίλ Λειτουργίας σε Θερμικές Ζώνες
•Ρυθμίσεις ιδιότητας ορίου χώρου
Σημείωση: Οι περισσότερες ιδιότητες χωρικών ορίων εξάγονται από το αρχιτεκτονικό μοντέλο με την λειτουργικότητα της αυτόματης ανάλυσης γεωμετρίας μοντέλου και ιδιότητας υλικού του Archicad. Οι ρυθμίσεις της ιδιότητας χωρικών ορίων επιτρέπουν στους χρήστες την τελειοποίηση αυτών των δεδομένων και την προσθήκη πληροφοριών που δεν είναι άμεσα συνδεδεμένες με το αρχιτεκτονικό μοντέλο κτηρίου.
•Ρυθμίσεις ιδιότητας Δομών: Χρησιμοποιήστε την αριθμομηχανή για Τιμή-U ή την λειτουργικότητα υπερισχύουσας Τιμής-U και τις ρυθμίσεις Διείσδυσης και υλικού Επιφανείας για να καθορίσετε τις φυσικές ιδιότητες των αδιαφανών ορίων χώρου που παρουσιάζονται στις λίστες Δομών.
–Ρυθμίσεις ιδιότητας ανοιγμάτων: Αναθέστε δεδομένα απόδοσης Πλαισίου και Υάλωσης των υαλοπινάκων από τον κατάλογο Ανοιγμάτων. Επιλογή συστημάτων Σκιασμού από προκαθορισμένες βάσεις δεδομένων για συμπλήρωση της λίστας Ανοιγμάτων.

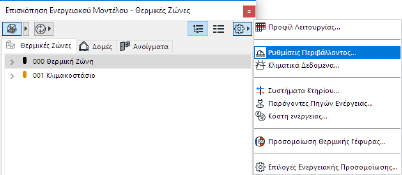

Εκτός από την εμφάνιση της λίστας Δομών και Ανοιγμάτων, η φιλική παλέτα Επισκόπησης Ενεργειακού Μοντέλου περιέχει επίσης και συνδέσεις με διαλόγους.
Αυτοί οι διάλογοι Εισαγωγής Πρόσθετων Δεδομένων επιτρέπουν τον γρήγορο προσδιορισμό των εξής απαραίτητων παραμέτρων για την εκτέλεση της Ενεργειακής Αξιολόγησης:
•Ρυθμίσεις Περιβάλλοντος: Παρέχει σύνδεση με τους διαλόγους Ρυθμίσεις Τόπου, Κλιματικά Δεδομένα και Αντιανεμική Προστασία. Εδώ ορίζονται η Στάθμη Εδάφους, καθώς και οι τύποι του Εδάφους και του Περιβάλλοντος χώρου.
•Προφίλ Λειτουργίας: Επιλέξτε τη λειτουργία(ες) του κτηρίου για να ανατεθούν τα αντίστοιχα προφίλ Εσωτερικής θερμοκρασίας και κέρδους θερμότητας στον διάλογο Προφίλ Λειτουργίας. Εάν χρειαστεί, προσαρμόστε ένα Προφίλ Λειτουργίας για να τελειοποιήσετε τον πληθυσμό (αριθμός ενοίκων) σύμφωνα με τους τοπικούς κανονισμούς ή για εναρμονισμό του με την πραγματική χρήση του κτηρίου.
•Συστήματα Κτηρίου: Παρέχει ουσιαστικές πληροφορίες για τον ενεργειακό υπολογισμό, όσον αφορά τα ΜΗΥ Συστήματα του κτηρίου (για θέρμανση, ψύξη, αερισμό, παραγωγή ζεστού νερού)
•Τελικά, για να ενεργοποιήσετε τους υπολογισμούς πρωτογενούς ενέργειας, εκπομπής CO2 και κόστους ενέργειας, καθορίστε τους Παράγοντες Πηγών Ενέργειας και τα Κόστη Ενέργειας, χρησιμοποιώντας τους αποκλειστικούς διαλόγους.
Αξιολόγηση Ενεργειακής Απόδοσης Κτηρίου
Κάντε κλικ στο κουμπί Έναρξη Ενεργειακής Προσομοίωσης της παλέτας Επισκόπηση Μοντέλου για να ξεκινήσει η Αξιολόγηση Ενεργειακής Απόδοσης της μελέτης σας. Η ενσωματωμένη, πιστοποιημένη μηχανή VIP-Core εκτελεί τη δυναμική ενεργειακή προσομοίωση που υπολογίζει το ωριαίο ενεργειακό ισοζύγιο του κτηρίου και εξάγει μία Έκθεση Ενεργειακής Αξιολόγησης Κτηρίου. Η έκθεση περιέχει Πληροφορίες όπως την ενεργειακή απόδοση των δομών της μελέτης, την ετήσια κατανάλωση ενέργειας, το ενεργειακό ισοζύγιο και το αποτύπωμα άνθρακα.
