Συστήματα Κτηρίου (Ενεργειακή Αξιολόγηση)

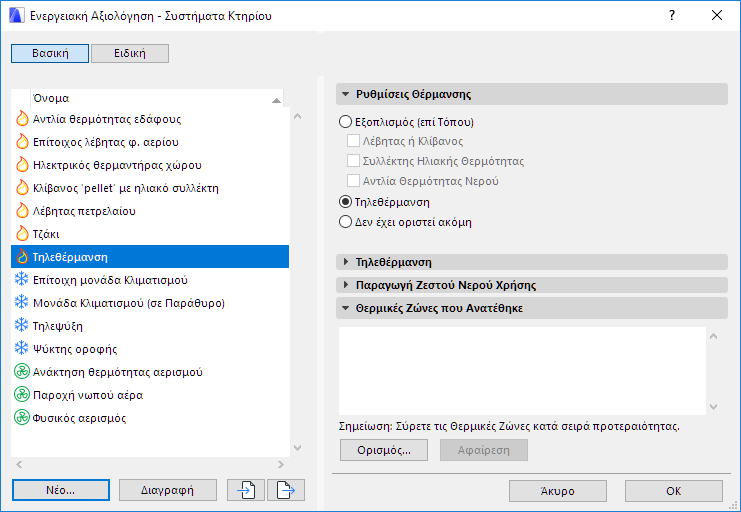

Ανοίξτε τον διάλογο Συστήματα Κτηρίου από:
•το pop-up της Παλέτας Επισκόπηση Μοντέλου, στα άνω δεξιά
•το Σχεδίαση > Ενεργειακή Αξιολόγηση > Συστήματα Κτηρίου, ή
•τη σελίδα Θερμικές Ζώνες της παλέτας Επισκόπηση Ενεργειακού Μοντέλου
Χρησιμοποιήστε αυτόν τον διάλογο για να καθορίσετε ρυθμίσεις Συστήματος Κτηρίου που θα διατηρούν τις συνθήκες άνεσης του εσωτερικού (όπως ορίστηκαν στον διάλογο Προφίλ Λειτουργίας) για τις θερμικές ζώνες του μοντέλου του κτηρίου σας.
Μπορείτε να επιλέξετε είτε από τα προκαθορισμένα, είτε να καθορίσετε ειδικά Συστήματα Κτηρίου, τα οποία θα τα αναθέσετε σε κάθε Θερμική Ζώνη.
Ο διάλογος Συστήματα Κτηρίου περιέχει τα Συστήματα Κτηρίου στα αριστερά, και τις επιλογές για κάθε ένα από αυτά στα δεξιά. Το περιεχόμενο των επιλογών του συστήματος κτηρίου στα δεξιά, αλλάζει ανάλογα με τη διαμόρφωση του συστήματος που έχετε επιλέξει. Χρησιμοποιήστε τον διάλογο Συστήματα Κτηρίου για να επεξεργαστείτε τις ιδιότητες των υφιστάμενων συστημάτων κτηρίου, για να δημιουργήσετε νέα συστήματα και για να τα αναθέσετε στις θερμικές ζώνες

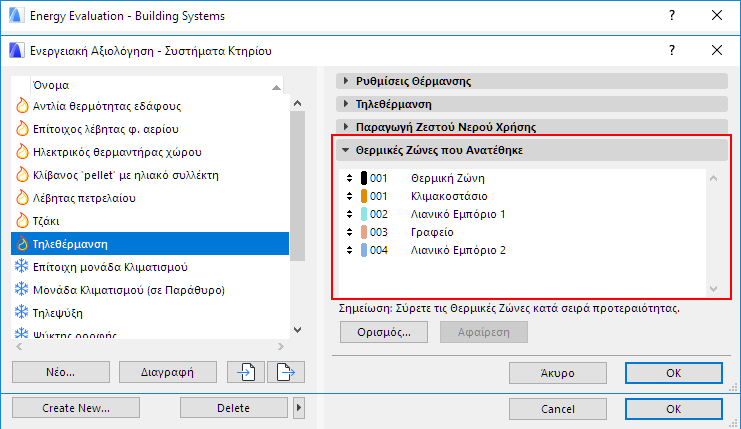

Δείτε ή επεξεργαστείτε τη λίστα των θερμικών ζωνών που χρησιμοποιούν το επιλεγμένο σύστημα.
Σημείωση: Είναι δυνατή η ανάθεση συστημάτων σε θερμικές ζώνες μέσα από τη σελίδα Θερμικές Ζώνες της παλέτας Επισκόπηση Ενεργειακού Μοντέλου.
Πατήστε το κουμπί Πηγή Ενέργειας είτε από την καρτέλα Λέβητας ή Κλίβανος (Σύστημα Θέρμανσης), είτε από την καρτέλα Ρυθμίσεις Τηλεψύξης (Σύστημα Ψύξης).
Στον διάλογο Πηγή Ενέργειας που εμφανίζεται, κάντε κλικ σε μία Πηγή της λίστας και χρησιμοποιήστε το πτυσσόμενο μενού για να ορίσετε πηγές ενέργειας (Φυσικό Αέριο, Προπάνιο, Πετρέλαιο, Καυσόξυλα, Λιθάνθρακας, Ηλεκτρική ενέργεια ή Συσσωμάτωμα) για τον Λέβητα/Κλίβανο ή το Σύστημα Ψύξης.
Εάν χρησιμοποιείτε περισσότερες από μία πηγές ενέργειας για μία λειτουργία, κάντε κλικ στο κουμπί + (συν) και στη συνέχεια επιλέξτε μία πρόσθετη πηγή ενέργειας.
Καθορίστε την Αναλογία κάθε χρησιμοποιούμενης πηγής, ώστε το άθροισμά τους να ισούται με 100%.
Για να αφαιρέσετε μία σειρά, κάντε κλικ στο κουμπί – (πλην).
Στον παρακάτω πίνακα, οι πηγές ενέργειας που χρησιμοποιούνται από την Ενεργειακή Αξιολόγηση, παρατίθενται σύμφωνα με τον τύπο τους και το χρώμα τους που εμφανίζεται στην Έκθεση Αξιολόγησης Ενεργειακού Ισοζυγίου.

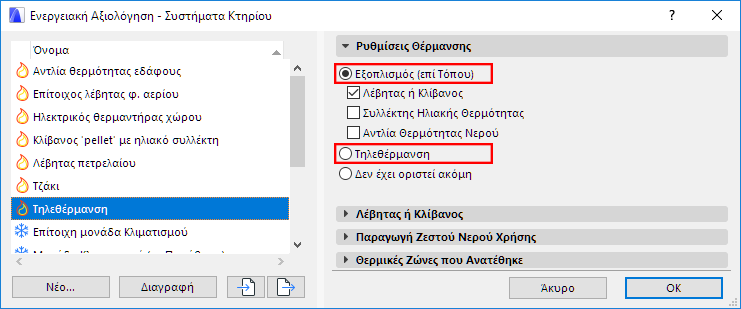

Επιλέξτε Τηλεθέρμανση ή Εξοπλισμός (επί Τόπου) για να περιγράψετε το σύστημα θέρμανσης του κτηρίου.
Η Τηλεθέρμανση σημαίνει ότι η απαιτούμενη θέρμανση και/ή το ζεστό νερό του κτηρίου που αξιολογείτε, παρέχονται από ένα εξωτερικό εργοστάσιο με τη μορφή ζεστού νερού ή ατμού, μέσω ενός δικτύου σωληνώσεων.
Χρησιμοποιήστε το κουμπί Πηγή Ενέργειας για να καθορίσετε την πηγή ή τις πηγές ενέργειας που καταναλώνονται από το σύστημα θέρμανσης, όπου εφαρμόζονται.
Δείτε τον διάλογο Πηγή Ενέργειας.
Εξοπλισμός (επί Τόπου)
Επιλέξτε έναν ή περισσότερους τύπους εξοπλισμού που αντιστοιχούν στην πηγή θέρμανσης που θα χρησιμοποιηθεί:
•Λέβητας ή Κλίβανος
•Συλλέκτης Ηλιακής Θερμότητας
•Αντλία Θερμότητας Νερού
Οι ρυθμίσεις κάθε επιλογής βρίσκονται κάτω από το αντίστοιχο πάνελ του διαλόγου.
Τελειοποιήστε τα δεδομένα απόδοσης θερμαντήρα, όπως Ισχύ και Σύστημα Απώλειας Θερμότητας ή χρησιμοποιήστε τα προκαθορισμένα που παρέχονται από το πρόγραμμα.
Ορίστε εάν θα συμπεριλαμβάνεται η Παραγωγή Ζεστού Νερού Χρήσης
Χρησιμοποιήστε το κουμπί Πηγή Ενέργειας για να καθορίσετε την πηγή ή τις πηγές ενέργειας που καταναλώνει το σύστημα θέρμανσης, όπου εφαρμόζονται.
Δείτε τον διάλογο Πηγή Ενέργειας.

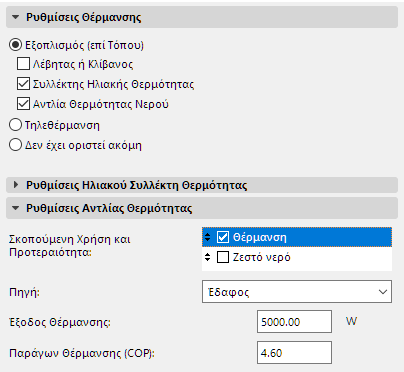

Ρυθμίσεις Ηλιακού Συλλέκτη Θερμότητας
Τα πάνελ του Ηλιακού συλλέκτη έχουν σχεδιαστεί για να συλλέγουν θερμότητα με απορρόφηση του ηλιακού φωτός και να μετατρέπουν την ενέργεια της ηλιακής ακτινοβολίας σε μία πιο χρησιμοποιήσιμη μορφή.

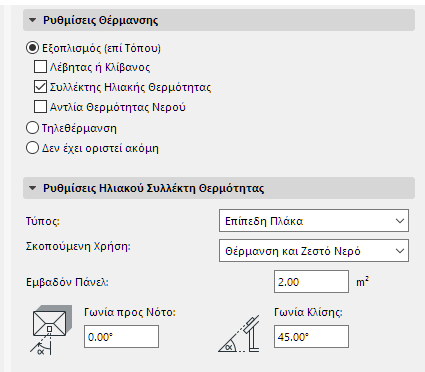

•Τύπος: Επιλέξτε είτε Επίπεδη Πλάκα, είτε Κενός Σωλήνας.
•Σκοπούμενη Χρήση: Ορίστε την σκοπούμενη χρήση για την ανακτώμενη ηλιακή ενέργεια: Θέρμανση, Ζεστό Νερό, ή και τις δύο.
Σημείωση: Εάν οι ηλιακοί συλλέκτες χρησιμοποιούνται για πολλές χρήσεις, τότε η Παραγωγή ζεστού νερού έχει πάντα την υψηλότερη προτεραιότητα. Αυτό σημαίνει ότι εάν η παραγωγή του ηλιακού συλλέκτη δεν επαρκεί για την κάλυψη όλων των σκοπούμενων χρήσεων, τότε τροφοδοτεί πρώτα τον θερμαντήρα νερού και διαθέτει την εναπομένουσα διαθέσιμη ενέργεια για τη θέρμανση χώρων.
Καθορίστε τα δεδομένα της γεωμετρίας του συλλέκτη που είναι απαραίτητα για τους υπολογισμούς:
•Εμβαδόν Πάνελ
•Γωνία προσανατολισμού προς τον Νότο (ή προς τον Βορρά, για τόπους στο νότιο ημισφαίριο)
•Γωνία Κλίσης
Καθορίστε την σκοπούμενη χρήση και την προτεραιότητα του συστήματος (σύρετε-και αφήστε τα στοιχεία της λίστας στη σειρά που θέλετε) καθώς και την πηγή.
Οι παράμετροι συστήματος μπορούν επίσης να τελειοποιηθούν, ή να χρησιμοποιηθούν οι προεπιλογές που παρέχει το πρόγραμμα.

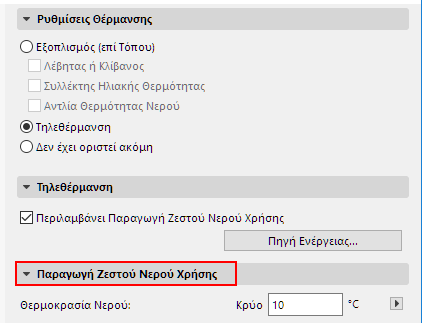

Εισάγετε τις επιθυμητές θερμοκρασίες Κρύου και Ζεστού νερού. Η μηχανή υπολογισμού χρησιμοποιεί αυτά τα δεδομένα για να υπολογίσει την κατανάλωση ενέργειας που σχετίζεται με την παραγωγή ζεστού νερού.
Για αλλαγή της κλίμακας θερμοκρασιών (Κελσίου ή Φαρενάιτ), κάντε κλικ στο κουμπί-βέλος, δίπλα στο πεδίο εισαγωγής.
Σημείωση: Για άλλες μονάδες (εκτός της κλίμακας θερμοκρασιών), η Ενεργειακή Αξιολόγηση χρησιμοποιεί τις μονάδες που καθορίστηκαν στο Archicad, στο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού.
Δείτε: Προτιμήσεις Μονάδων Υπολογισμού.
Χρησιμοποιήστε αυτόν τον διάλογο για να περιγράψετε το σύστημα ψύξης του κτηρίου, ή χρησιμοποιήστε τις προεπιλογές που παρέχει το πρόγραμμα.

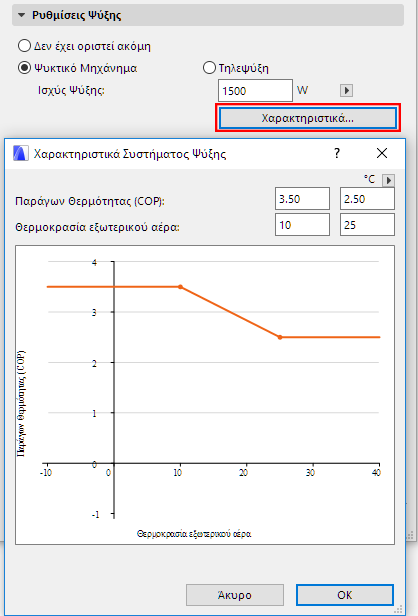

•Ψυκτικό Μηχάνημα σημαίνει ότι πρόκειται να εγκατασταθεί στο κτήριο κάποιος τύπος συστήματος ψύξης. Πατήστε Χαρακτηριστικά, για να δείτε και να επεξεργαστείτε το γράφημα απόδοσης του συστήματος ψύξης.
•Τηλεψύξη: Σε ορισμένες χώρες, ο δροσιζόμενος αέρας μπορεί να λαμβάνεται από μία εξωτερική πηγή. Εάν το κτήριο θα συνδεθεί σε ένα τέτοιο εξωτερικό σύστημα ψύξης, επιλέξτε Τηλεψύξη και χρησιμοποιήστε το κουμπί Πηγή Ενέργειας.
Δείτε Πηγή Ενέργειας για να καθορίσετε πηγή ή πολλαπλές πηγές της ενέργειας που χρησιμοποιεί το εργοστάσιο Τηλεψύξης.
Καθορίστε τον τύπο του αερισμού που χρησιμοποιείται στο κτήριο: “Δεν έχει οριστεί ακόμη ή Φυσικός” ή "Μηχανικός" αερισμός. Και οι δύο αυτοί τύποι αερισμού μπορούν να οριστούν με Σταθερό Ρυθμό Εναλλαγής Αέρα αλλά και με Εναλλαγή Αέρα Ελεγχόμενη από Χρονοδιακόπτη.
Δεν έχει οριστεί ακόμη ή Φυσικός Αερισμός
Ο Φυσικός αερισμός δεν εμπλέκει κανένα ΜΗΥ Σύστημα: φυσικά αέρια ρεύματα οδηγούν νωπό αέρα μέσα στο κτήριο και διοχετεύουν αέρα εκτός του κτηρίου. Από μία οικολογική άποψη, ο φυσικός αερισμός είναι προτιμότερος από τις μηχανολογικές λύσεις, αλλά εξ αιτίας του περιορισμένου ελέγχου του η χρήση του είναι εξαιρετικά περιορισμένη στα οικιστικά κτήρια.

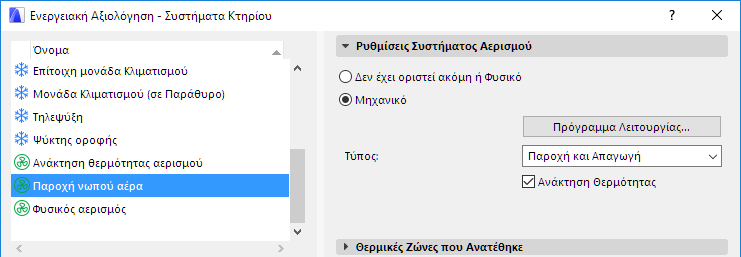

Μηχανικό
Για χρήση κτηρίου, πλην της οικιστικής, τα συνήθη πρότυπα προδιαγράφουν αυστηρές τιμές εναλλαγής αέρα, οι οποίες απαιτούν τη χρήση κάποιου είδους μηχανικό σύστημα αερισμού:
•Τα συστήματα μόνον Παροχής βασίζονται σε ανεμιστήρες που κατευθύνουν νωπό αέρα προς το εσωτερικό της θερμικής ζώνης.
•Τα συστήματα μόνον Απαγωγής βασίζονται σε ανεμιστήρες που κατευθύνουν τον χρησιμοποιημένο αέρα εκτός της θερμικής ζώνης.
•Τα συστήματα Παροχής και Απαγωγής ελέγχουν μηχανικά τον εισερχόμενο και τον εξερχόμενο αέρα.
•Ανάκτηση Θερμότητας: Τα συστήματα μηχανικού αερισμού μπορούν να έχουν ή να μην έχουν μονάδες ανάκτησης θερμότητας από εναλλαγή αέρα (αέρα-αέρα). Χρησιμοποιήστε το ειδικό κουτάκι τσεκαρίσματος για να ορίσετε αυτή τη ρύθμιση.
Σημείωση: Οι έλεγχοι της ανάκτησης από εναλλαγή αέρα είναι διαθέσιμοι μόνον όταν έχετε επιλέξει ένα σύστημα αερισμού που περιλαμβάνει μηχανική απαγωγή. Εάν ο τύπος αερισμού είναι ρυθμισμένος σε Φυσικό, αυτοί οι έλεγχοι είναι ανενεργοί.
Ένα σύστημα ανάκτησης ενέργειας από εναλλαγή αέρα μπορεί να ανακτήσει ένα ποσοστό του θερμού περιεχομένου του αέρα που απάγεται από τον μηχανικό αερισμό.
•Σταθερός Ρυθμός Εναλλαγής Αέρα: Εισάγετε μία τιμή για την ωριαία εναλλαγή αέρα. Αυτή η προσδοκώμενη τιμή εξαρτάται από εθνικά πρότυπα και θα ποικίλουν αναλόγως της χρήσης του κτηρίου και του τοπικού κλίματος.

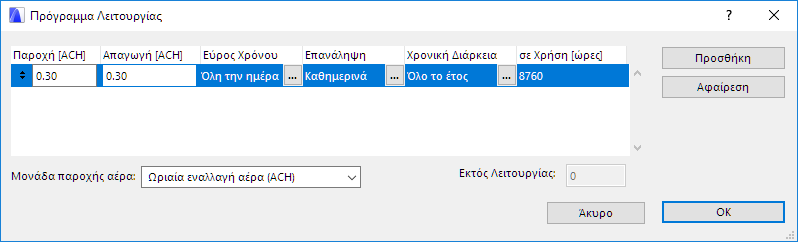

•Χρονοδιακόπτης Εναλλαγής Αέρα: Τα δεδομένα Παροχής και Απαγωγής μπορεί να διαφέρουν ανάλογα με την ημέρα της εβδομάδας και κατά τη διάρκεια του έτους. Το Πρόγραμμα Λειτουργίας του αερισμού μπορεί να αποτελείται από οποιονδήποτε αριθμό ημερήσιων προγραμμάτων, τα οποία αντιστοιχούν σε συγκεκριμένες χρονικές περιόδους και ημέρες της εβδομάδας.
Για κάθε ημερήσιο πρόγραμμα, μπορείτε να καθορίσετε τα εξής χαρακτηριστικά:
•Επανάληψη: ημέρες της εβδομάδας που ισχύει το συγκεκριμένο πρόγραμμα

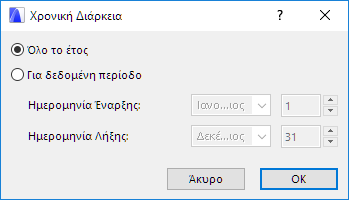

•Χρονική Διάρκεια: περίοδοι του έτους προσομοίωσης κατά τη διάρκεια των οποίων ισχύει το πρόγραμμα
Η Επανάληψη και η Χρονική Διάρκεια καθορίζουν τις Σε χρήση ώρες, δηλαδή τον συνολικό αριθμό των ωρών για τις οποίες ισχύει το επιλεγμένο Ημερήσιο Πρόγραμμα).
Εάν ο μετρητής ωρών Εκτός Λειτουργίας, στην κάτω δεξιά γωνία του Ετήσιου Προγράμματος Λειτουργίας, εμφανίζει οποιονδήποτε αριθμό εκτός από το 0, σημαίνει ότι απαιτούνται περαιτέρω τροποποιήσεις στην Επανάληψη και την Χρονική Διάρκεια διότι υπάρχουν κάποιες ώρες του έτους αναφοράς με περισσότερα από ένα προγράμματα λειτουργίας για αυτές.
Εάν ο μετρητής ωρών Επικαλυπτόμενες, στην κάτω δεξιά γωνία του Ετήσιου Προγράμματος Λειτουργίας, εμφανίζει οποιονδήποτε αριθμό εκτός από το 0, σημαίνει ότι απαιτούνται περαιτέρω τροποποιήσεις στην Επανάληψη και την Χρονική Διάρκεια διότι υπάρχουν κάποιες ώρες του έτους αναφοράς με περισσότερα από ένα προγράμματα λειτουργίας για αυτές.
