Διαλειτουργικότητα με Πράσινο Λογισμικό (Ενεργειακή Αξιολόγηση)

Η διαλειτουργικότητα Λογισμικού αυξάνει την αποδοτικότητα εργασίας της ομάδας σχεδίασης και αφαιρεί σημαντικό κόστος από τη μελέτη σχεδιασμού. Η Ενεργειακή Αξιολόγηση επιτρέπει την εξαγωγή της γεωμετρίας της μελέτης και των δεδομένων ιδιοτήτων που πηγάζουν από το μοντέλο του Archicad. Χρησιμοποιήστε αυτές τις πλατφόρμες επικοινωνίας για να μεταβιβάσετε τα αρχιτεκτονικά δεδομένα μοντέλου κτηρίου κατευθείαν σε εργαλεία ανάλυσης απόδοσης κτηρίου, ελαχιστοποιώντας την ανάγκη για χρονοβόρες διαδικασίες σχεδίασης και αναδιαμόρφωσης της γεωμετρίας του κτηρίου.

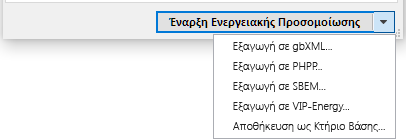

Κάντε κλικ στο βέλος, δίπλα στο κουμπί Έναρξη Ενεργειακής Προσομοίωσης, για να εμφανίσετε τις διαθέσιμες διατάξεις αρχείων εξαγωγής δεδομένων.

Σημείωση: Παρατίθενται πέντε διαφορετικές διατάξεις εξαγωγής. Οι δύο πρώτες (Εξαγωγή σε gbXML και Εξαγωγή σε PHPP) είναι διαθέσιμες σε κάθε Archicad ως τυπικές δυνατότητες. Οι τρεις τελευταίες (Εξαγωγή σε SBEM, Εξαγωγή στο VIP-Energy και Αποθήκευση ως Κτήριο Αναφοράς) είναι λειτουργίες αποκλειστικές για το add-on EcoDesigner STAR, διαθέσιμο για τους πελάτες SSA/Forward και τους κατόχους αδειών χρήσης για την Εκπαίδευση.

Εξαγωγή σε gbXML

XML - επεκτάσιμη γλώσσα σήμανσης - είναι μία γλώσσα υπολογιστή που επιτρέπει σε λογισμικά προγράμματα να επικοινωνούν πληροφορίες. Η ανοικτή διάταξη Πράσινο Κτήριο XML (gbXML) διευκολύνει τη μεταφορά των BIM δεδομένων σε εργαλεία ενεργειακής ανάλυσης κτηρίου. Υποστηριζόμενο από τις κορυφαίες 3D BIM εφαρμογές και τα κυριότερα εργαλεία ανάλυσης απόδοσης κτηρίου, το gbXML έχει γίνει το πρότυπο διαλειτουργικότητας μεταξύ BIM και SIM.

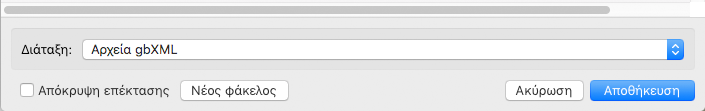

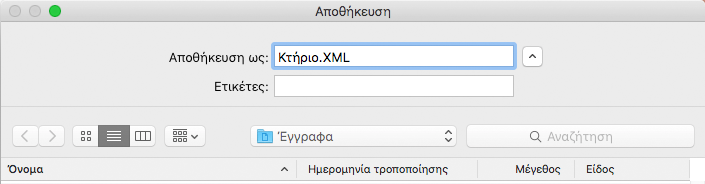

Χρησιμοποιήστε το αποκλειστικό πάνελ εξαγωγής για να αποθηκεύσετε τη γεωμετρία της μελέτης και τα δεδομένα ιδιότητας που πηγάζουν από το μοντέλο του Archicad σε διάταξη αρχείου gbXML.

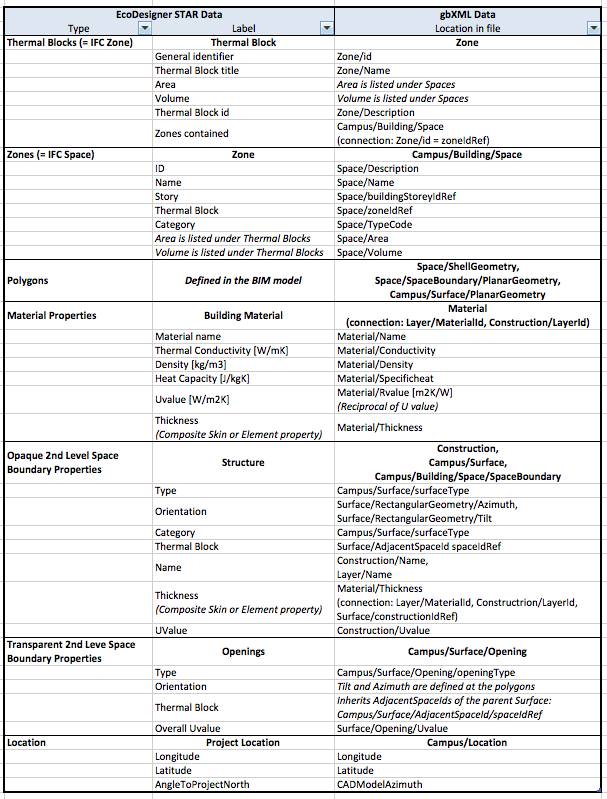

Τα παρακάτω δεδομένα μελέτης έχουν εξαχθεί από το Archicad μέσω gbXML:

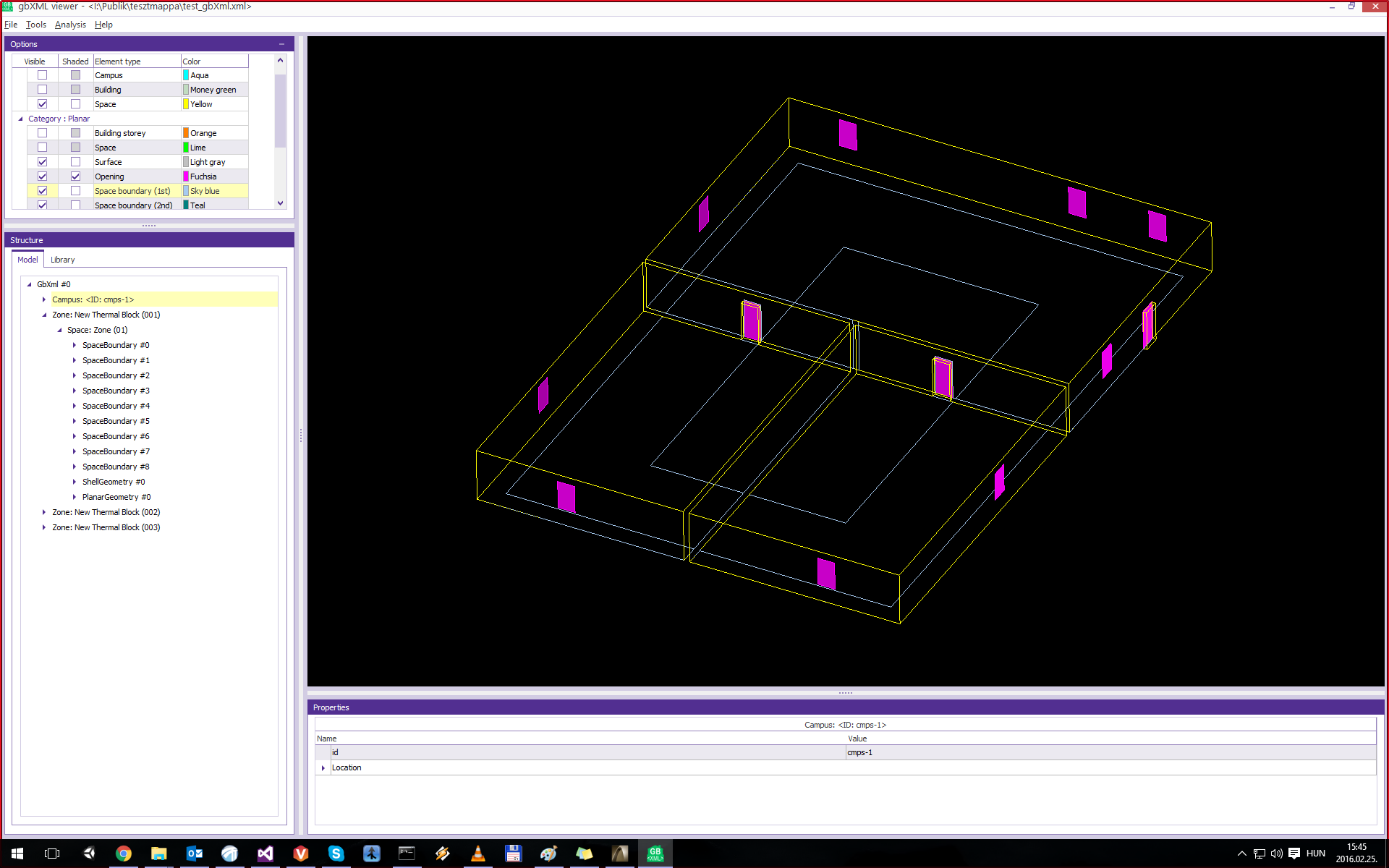

Το πρωτόκολλο gbXML περιγράφει το 3D μοντέλο κτηρίου με έναν τρόπο, παρόμοιο με το IFC. Το μοντέλο gbXML μπορείτε να το δείτε με ειδικούς αναγνώστες (εφαρμογές) ή μέσα από τις γραφικές διεπαφές χρήστη των εφαρμογών προσομοίωσης απόδοσης κτηρίου που είναι συμβατές με τη διάταξη gbXML.

Εξαγωγή σε PHPP

Πιστοποιημένα κτήρια κατά Passivhaus (μικρής κλίμακας κυρίως κατοικίες) έχουν σχεδιαστεί σύμφωνα με αυστηρές αλλά απλές οδηγίες, ώστε να είναι εξαιρετικά αποδοτικές ενεργειακά. Το PHPP είναι το Βιβλίο Εργασίας Excel που δημιουργήθηκε από το Ινστιτούτο Passivhaus (Παθητική Κατοικία) του Ντάρμσταντ, με σκοπό τον υπολογισμό και την τεκμηρίωση της ενεργειακής απόδοσης των έργων που φιλοδοξούν να πιστοποιηθούν κατά Passivhaus.

Το Archicad υποστηρίζει και τις δύο εκδόσεις, 7 και 9, του PHPP.

Σημείωση: Το Βιβλίο Εργασίας PHPP του Excel είναι ένα ανεξάρτητο προϊόν του Ινστιτούτου Passivhaus του Ντάρμσταντ και δεν είναι τμήμα του Graphisoft Archicad. Για περισσότερες πληροφορίες που αφορούν το PHPP και το Ινστιτούτο Passivhaus επισκεφτείτε τον επίσημο ιστότοπο στο http://www.passiv.de/

Το κουμπί Εξαγωγή σε PHPP ενεργοποιεί τον διάλογο Εξαγωγή PHPP, που σας επιτρέπει να στείλετε δεδομένα μοντελοποίησης πληροφοριών κτηρίου στο Βιβλίο Εργασίας PHPP του Excel, για περαιτέρω επεξεργασία.

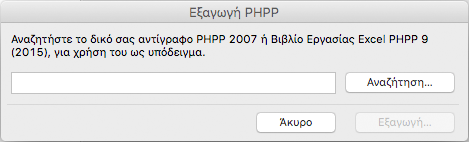

Χρησιμοποιήστε το πάνελ Εξαγωγή PHPP για να αναζητήσετε το επίσημο Βιβλίο Εργασίας PHPP του Excel για να χρησιμοποιηθεί ως υπόδειγμα και στη συνέχεια να αποθηκεύσετε το PHPP αρχείο Excel της συγκεκριμένης μελέτης με ένα άλλο όνομα.

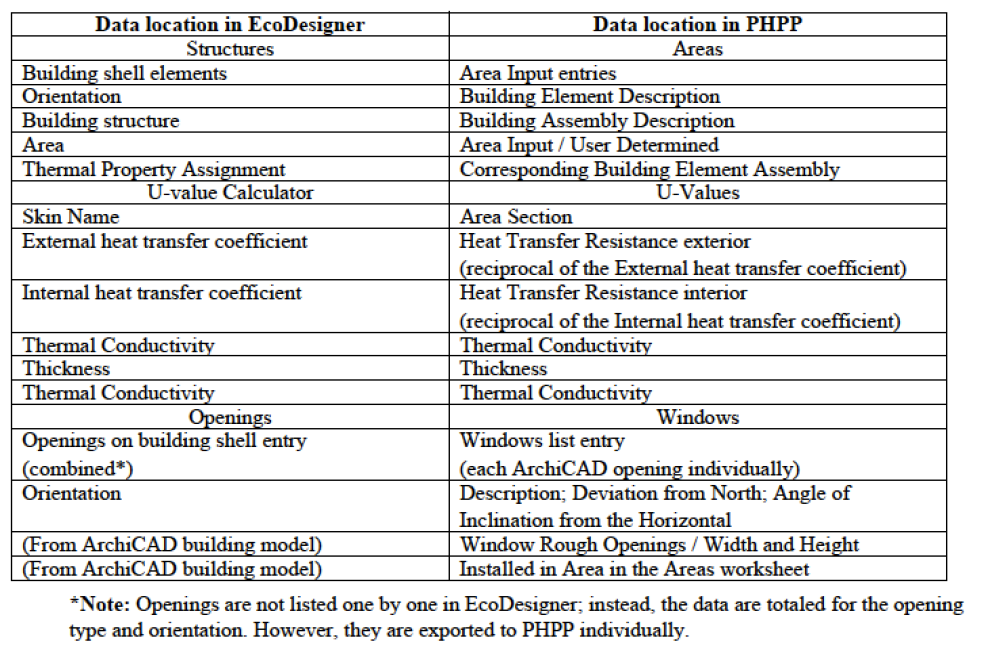

Τα ακόλουθα, 2ου επιπέδου όρια χώρου και δεδομένα ιδιότητας υλικού, εξάγονται από το Archicad στα αντίστοιχα πεδία του βιβλίου εργασίας PHPP:

Η οδηγία Passivhaus ορίζει αυστηρές τιμές ορίων για τις ειδικές ετήσιες καθαρές απαιτήσεις θέρμανσης και ψύξης (μέγιστο 15 κιλοβατώρες ανά τετραγωνικό μέτρο ετησίως), συνολική ετήσια ειδική ζήτηση πρωτογενούς ενέργειας (λιγότερο από 120 κιλοβατώρες ανά τετραγωνικό μέτρο ετησίως), και μέση διείσδυση (μέγιστη 0.6 1/ώρα).

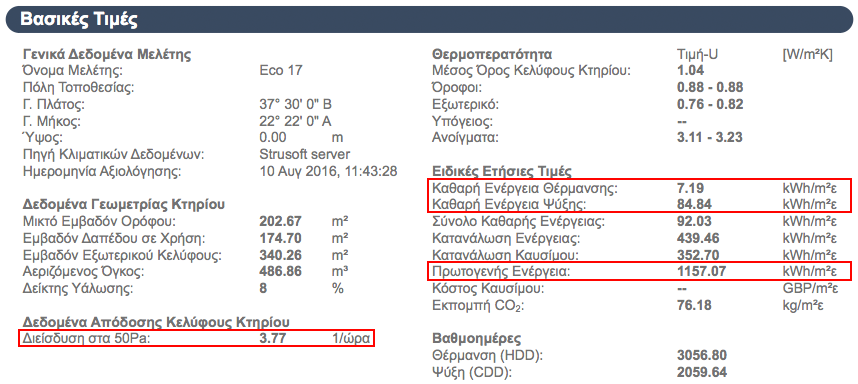

Σημείωση: Η ενότητα Βασικές Τιμές της Έκθεσης Ενεργειακής Αξιολόγησης Κτηρίου εμφανίζει αυτά τα δεδομένα απόδοσης, όπως υπολογίστηκαν από τη Μηχανή Υπολογισμού VIP-Core.

Η Ενεργειακή Αξιολόγηση στο Archicad μπορεί να χρησιμοποιηθεί για τη σχεδίαση ενός κτηρίου ως ενεργειακά αποδοτικό κατά Passivhaus. Ωστόσο, για να μία επίσημη πιστοποίηση κατά Passivhaus, πρέπει να συμπληρωθεί και να υποβληθεί ένα βιβλίο εργασίας PHPP του Excel στο Ινστιτούτο Passivhaus.
