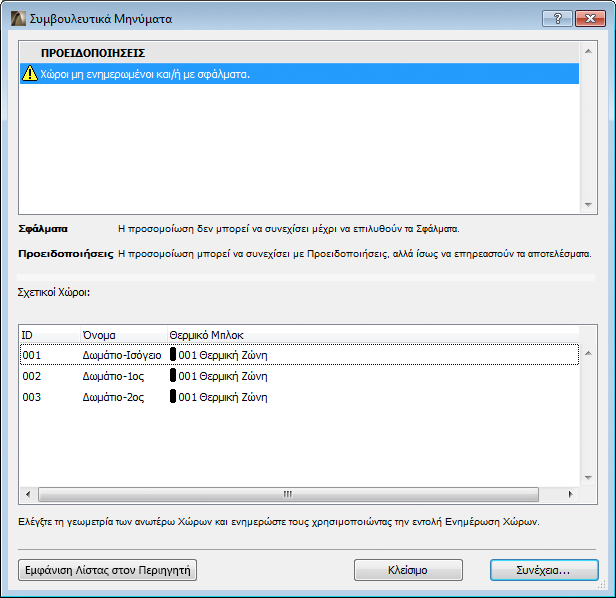

Συμβουλευτικά Μηνύματα (Ενεργειακή Αξιολόγηση)

Ο διάλογος “Συμβουλευτικά Μηνύματα” εμφανίζεται όταν:

•τα απαιτούμενα δεδομένα εισαγωγής είναι ανεπαρκή

Δείτε: Ανάθεση και Εισαγωγή Πρόσθετων Δεδομένων.

•υπάρχουν σφάλματα προσομοίωσης

Δείτε: Μηχανή Δυναμικής Προσομοίωσης VIP-Core (Ενεργειακή Αξιολόγηση).

Τα σφάλματα πρέπει να επιλυθούν πριν συνεχίσετε. Ωστόσο, η επίλυση των Προειδοποιήσεων είναι προαιρετική.

Σφάλματα και Προτεινόμενες Λύσεις

(υποχρεωτική επίλυση πριν συνεχίσετε)

•Δεν έχουν οριστεί φυσικές ιδιότητες σε χρησιμοποιούμενα υλικά.

–Εικονίδιο Σφάλματος: “Δομικά Υλικά με αγνοούμενες ιδιότητες”

–Λίστα των αγνοούμενων Δομικών Υλικών

–Ενέργεια: “Επιλέξτε το σχετικό Δομικό Υλικό από τον διάλογο Δομικά Υλικά και εισάγετε τις αγνοούμενες τιμές (οι τιμές πρέπει να είναι μεγαλύτερες από μηδέν) στο πάνελ Φυσικές Ιδιότητες”.

•"Τα κλιματικά δεδομένα δεν είναι διαθέσιμα" (είτε αγνοούνται, είτε ο server δεν είναι προσβάσιμος).

–Εικονίδιο Σφάλματος: "Τα κλιματικά δεδομένα δεν είναι διαθέσιμα".

–"Για να επεξεργαστείτε τα Κλιματικά Δεδομένα, ανοίξτε τον διάλογο Ρυθμίσεων Περιβάλλοντος από την παλέτα Επισκόπηση Μοντέλου".

•“Αγνοούνται ένα ή περισσότερα Δομικά Υλικά/Σύνθετες Δομές που έχουν χρησιμοποιηθεί”.

–Εικονίδιο Σφάλματος: “Δομές με αγνοούμενα χαρακτηριστικά”.

–Λίστα των δομών με αγνοούμενο Δομικό Υλικό

–“Επιλέξτε τα σχετικά στοιχεία μοντέλου και επεξεργαστείτε το Δομικό Υλικό τους ”.

•“Σφάλμα ενεργειακής προσομοίωσης” (σφάλματα μηχανής κατά την ωριαία ενεργειακή προσομοίωση).

–Εικονίδιο Σφάλματος: “Σφάλματα μηχανής προσομοίωσης”.

–Λίστα <Κωδικός σφάλματος μηχανής + περιγραφή>.

–Ενέργεια: “Επικοινωνήστε με τεχνική υποστήριξη:”

•Εικονίδιο Σφάλματος: “Δεν έχει επιλεγεί αποδεκτό Προφίλ Λειτουργίας”.

–Εικονίδιο Σφάλματος: “Το Προφίλ Λειτουργίας αγνοείται ή δεν έχει οριστεί”.

–Ενέργεια: "Επιλέξτε ένα διαθέσιμο προφίλ από τον διάλογο Προφίλ Λειτουργίας".

•“Σφάλμα ανάλυσης ενεργειακού μοντέλου”.

–Εικονίδιο σφάλματος, “Η ανάλυση ενεργειακού μοντέλου δεν βρήκε καμία δομή ή ανοίγματα”.

–Ενέργεια: “Ελέγξτε τη γεωμετρία των ανωτέρω Χώρων και ενημερώστε τους χρησιμοποιώντας την εντολή Ενημέρωση Χώρων”.

Προειδοποιήσεις και Προτεινόμενες Λύσεις

(προαιρετική επίλυση πριν συνεχίσετε)

•"Χώροι μη ενημερωμένοι και/ή με σφάλματα" (δηλαδή μη ενημερωμένοι, επικαλυπτόμενοι Χώροι, ορατοί Χώροι που δεν έχουν ανατεθεί σε καμία Θερμική Ζώνη) - Χώροι σε κρυμμένα ριζόχαρτα δεν θα εμφανιστούν

–"Ξεπερασμένες ζώνες:"

–Λίστα Χώρων - ID Χώρου, όνομα Χώρου, όνομα θερμικής ζώνης

–Ενέργεια: "Ελέγξτε τη γεωμετρία των ανωτέρω Χώρων και ενημερώστε τους χρησιμοποιώντας την εντολή Ενημέρωση Χώρων".

•“Τα δεδομένα τόπου διαφέρουν μεταξύ τόπου μελέτης και κλιματικών δεδομένων”.

–Εικονίδιο προειδοποίησης, “Τα δεδομένα τόπου διαφέρουν μεταξύ τόπου μελέτης και κλιματικών δεδομένων”.

–Ενέργεια: “Τροποποιήστε είτε τον τόπο της μελέτης στον διάλογο Ρυθμίσεις Τόπου, είτε τις κλιματικές ρυθμίσεις στον διάλογο Ρυθμίσεων Περιβάλλοντος, προσβάσιμου από την παλέτα Επισκόπηση Ενεργειακού Μοντέλου”.

•Σε μία Θερμική Ζώνη έχει συνδεθεί απλοποιημένο σύστημα κτηρίου.

"Θερμικές Ζώνες με απλοποιημένο σύστημα κτηρίου:"

–Λίστα Θερμικών Ζωνών - δείγμα χρώματος, αριθμός, όνομα

–Ενέργεια: “Επιλέξτε λεπτομερείς ρυθμίσεις από τον διάλογο Συστήματα Κτηρίου και προσθέστε τις σχετικές λεπτομέρειες των HVAC συστημάτων που χρησιμοποιούνται στο κτήριο”.

•"Το κέλυφος κτηρίου περιέχει ένα ή περισσότερα απλά ανοίγματα".

–Εικονίδιο προειδοποίησης: "Το κέλυφος κτηρίου δεν είναι κλειστό, επειδή ο εξωτερικός τοίχος περιέχει απλό άνοιγμα".

–Ενέργεια: “Εξετάστε τη λίστα Ανοιγμάτων και τροποποιήστε οποιοδήποτε απλό άνοιγμα, εάν απαιτείται".

Στις λίστες Δομές και Ανοίγματα εμφανίζεται ένα σημάδι προειδοποίησης (κίτρινο θαυμαστικό), δίπλα σε όσες εγγραφές περιέχουν σφάλματα ή αγνοούνται δεδομένα τους. (Η λίστα των προβληματικών στοιχείων είναι τονισμένη με ροζ χρώμα).

Δείτε: Ανάθεση και Εισαγωγή Πρόσθετων Δεδομένων.

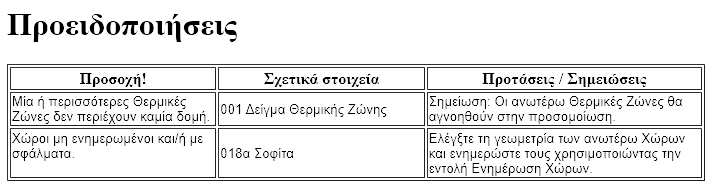

Εμφάνιση Λίστας στον Περιηγητή

•Από τον διάλογο Συμβουλευτικά Μηνύματα, πατήστε το κουμπί Εμφάνιση Λίστας στον Περιηγητή για εμφανίσετε τη λίστα με τα σφάλματα και τις προειδοποιήσεις σε ένα παράθυρο του Περιηγητή. Με αυτόν τον τρόπο η λίστα μπορεί να είναι ανοικτή για αναφορά, ενώ διορθώνετε το μοντέλο του κτηρίου στο Archicad, ακολουθώντας τις οδηγίες του πεδίου Προτάσεις / Σημειώσεις.
