Εσωτερικές Χωρικές Ζώνες για Ενεργειακή Αξιολόγηση

Δημιουργήστε έναν Χώρο σε κάθε κλιματιζόμενο μέρος του κτηρίου, χρησιμοποιώντας αποκλειστικά ως μέθοδο κατασκευής χώρου το Εσωτερικό Ίχνος.

Η Ενεργειακή Αξιολόγηση δεν είναι συμβατή με χώρους που δημιουργήθηκαν με τη Χειροκίνητη μέθοδο κατασκευής. Οι Χώροι πρέπει να γειτονεύουν άμεσα με τις επιφάνειες των στοιχείων που τους περιβάλλουν. Επομένως, ούτε η μέθοδος κατασκευής χώρου "Γραμμή Αναφοράς" είναι πρόσφορη για ενεργειακή μοντελοποίηση.

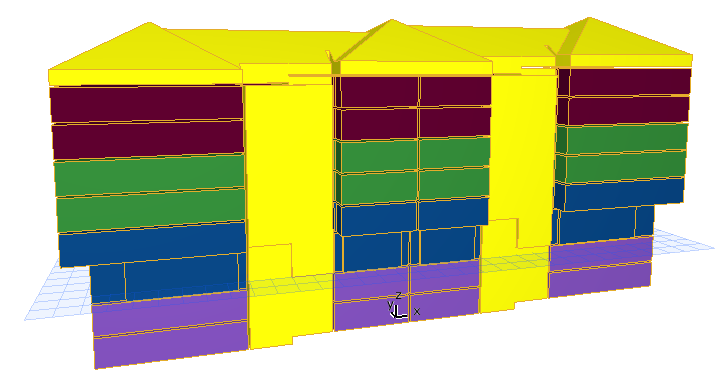

Archicad Χώροι στο εσωτερικό της μελέτης

Όρια 3D Χώρου

Όταν τοποθετείτε Χώρους στην κάτοψη, βεβαιωθείτε ότι περικλείονται απολύτως από όρια Χώρου.

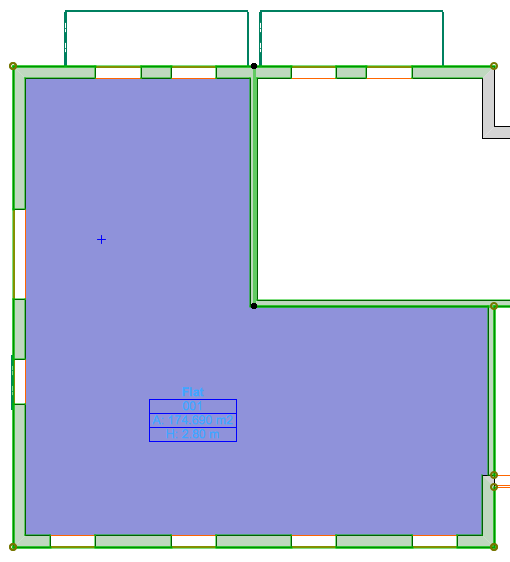

•Όλοι οι τοίχοι του Archicad (συμπεριλαμβανομένων των τοιχοπετασμάτων) συμπεριφέρονται αυτομάτως ως όρια Χώρου.

•Όταν χρησιμοποιείτε Πλάκες ως κάτω ή άνω όρια Χώρου, βεβαιωθείτε ότι η στάθμη Χώρου και/ή το ύψος είναι ρυθμισμένα με τέτοιο τρόπο, ώστε οι οριζόντιες επιφάνειες Χώρου να εφάπτονται στην εσωτερική επιφάνεια της Πλάκας(ών).

•Εάν ως όρια Χώρου χρησιμοποιούνται Στέγες, Ανάγλυφα, Κελύφη, Μορφές ή αντικείμενα βιβλιοθήκης του Archicad, εκτός από τη δημιουργία του Χώρου απαιτείται και μία πρόσθετη ενέργεια. Σε αυτές τις καταστάσεις:

–Σχεδιάστε χειροκίνητα τον Χώρο, εξασφαλίζοντας ότι καλύπτει εντελώς Στέγες, Ανάγλυφα και Κελύφη που είναι όρια Χώρου.

–Χρησιμοποιήστε μία εντολή από το μενού Σχεδίαση > Σύνδεση, όπως η Περικοπή Στοιχείων ή οι Πράξεις μεταξύ Στερεών, για να σχηματίσετε τον Χώρο με τα επιλεγμένα όρια Χώρου και να γίνει η απόλυτη σύνδεση μεταξύ τους.

2D Όρια Χώρου

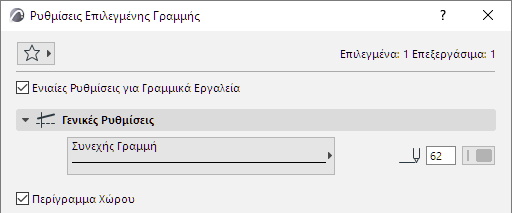

Στην κάτοψη μπορείτε να καθορίσετε ως 2D όρια Χώρου ακόμα και γραμμές. Επιλέξτε τη γραμμή(ές) που θέλετε να συμπεριφέρονται ως όρια Χώρου και τσεκάρετε το κουτάκι Όρια Χώρου στον διάλογο Ρυθμίσεις Επιλεγμένης Γραμμής.

Υπάρχουν διάφορες περιπτώσεις μοντελοποίησης που καθιστούν απαραίτητο τον ορισμό γραμμών ως Όρια Χώρου. Για παράδειγμα:

•Μοντελοποίηση περιμετρικών Χώρων σε Ημιτελή (Core and Shell) έργα

•Αίθρια σε κτήρια

•Χώροι που περιέχουν αρκετούς, τελείως διαφορετικούς ορόφους και/ή επίπεδα στέγης

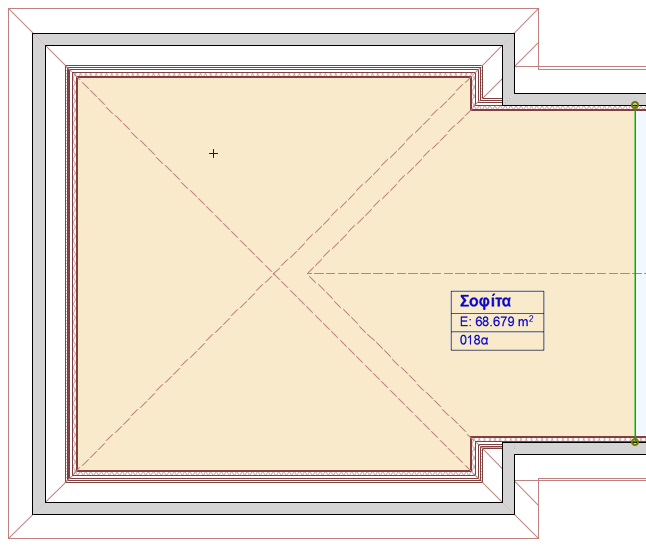

Χώρος σοφίτας με διαφορετικά επίπεδα δαπέδου και στέγης

Ενημέρωση Χώρων

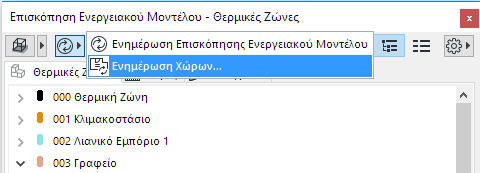

Μετά από αλλαγές της γεωμετρίας ή των ορίων των Χώρων χρησιμοποιήστε την εντολή Ενημέρωση Χώρων που βρίσκεται στην άνω αριστερή γωνία της παλέτας Επισκόπηση Ενεργειακού Μοντέλου. Αυτό θα εξασφαλίσει ότι το ενεργειακό μοντέλο αντικατοπτρίζει την ενημερωμένη κατάσταση του μοντέλου Archicad.

Συμβάσεις Μοντελοποίησης Χώρου

•Μοντελοποιήστε πολυώροφους εσωτερικούς χώρους (π.χ. κλιμακοστάσια, αίθρια) με ξεχωριστούς Χώρους σε κάθε Όροφο του Archicad.

Κλιμακοστάσιο - μοντελοποίηση πολυώροφου εσωτερικού χώρου

•Οι αδιαβατικοί τοίχοι είναι τοίχοι του κελύφους του κτηρίου που διαχωρίζουν θερμαινόμενους χώρους. Ονομάζονται αδιαβατικοί εξ αιτίας της μηδενικής θερμοπερατότητας μέσω αυτών. Τυπικό παράδειγμα είναι ο ένας αντιπυρικός τοίχος που διαχωρίζει συνεχόμενες κατοικίες ή άλλα όμορα κτήρια.

Σε αυτές τις καταστάσεις, μοντελοποιήστε τις επιφάνειες του όμορου κτηρίου που είναι δίπλα στο δικό σας κτήριο, με λεπτούς Χώρους Archicad. Χρησιμοποιήστε έναν ξεχωριστό Χώρο για κάθε όροφο της μελέτης σας.
