Αυτόματη Ανάλυση Γεωμετρίας Μοντέλου και Ιδιότητας Υλικού στην Ενεργειακή Αξιολόγηση

Παραγωγή Ορίου Χώρου

Επιλέξτε Σχεδίαση > Ενεργειακή Αξιολόγηση. Η λειτουργία Αυτόματης ανάλυσης γεωμετρίας μοντέλου, μετατρέπει το μοντέλο πληροφοριών κτηρίου (BIM) του Archicad σε εισαγωγή για μία ενεργειακή μοντελοποίηση κτηρίου.

Πριν εμφανιστεί η παλέτα Επισκόπηση Ενεργειακού Μοντέλου, το Archicad αναλύει τις ορατές δομές και τα ανοίγματα, σύμφωνα με τον προσανατολισμό και τη θέση τους σε σχέση με τους Χώρους που αντιπροσωπεύουν τους εσωτερικούς χώρους, και στη συνέχεια δημιουργεί αυτομάτως τα όρια χώρου. Αυτά τα όρια χώρου συνθέτουν το περιεχόμενο των λιστών Δομές και Ανοίγματα της παλέτας Επισκόπηση Ενεργειακού Μοντέλου που εμφανίζεται.

Σημείωση: Όταν σε μία μελέτη επιλέγετε για πρώτη φορά την Ενεργειακή Αξιολόγηση, το Archicad - εξ ορισμού - εντάσσει αυτομάτως όλους τους ορατούς Χώρους σε μία Θερμική Ζώνη. Αυτό αντιπροσωπεύει ένα ενεργειακό μοντέλο κτηρίου μονής θερμικής ζώνης (απλοποιημένο). Πρέπει να προσθέσετε Χώρους σε αυτήν τη Θερμική Ζώνη χειροκίνητα.

Λεπτομέρειες για τον τρόπο προσδιορισμού ενός λεπτομερούς ενεργειακού μοντέλου που περιέχει πολλές θερμικές ζώνες, δείτε: Δημιουργία Θερμικών Ζωνών.

Ενημέρωση Επισκόπησης Ενεργειακού Μοντέλου

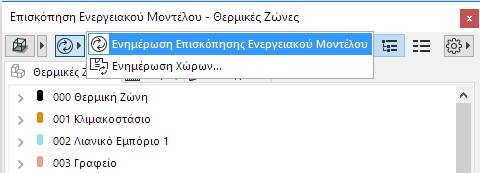

Χρησιμοποιήστε την εντολή Ενημέρωση Επισκόπησης Ενεργειακού Μοντέλου, στην άνω αριστερά γωνία της παλέτας Επισκόπηση Ενεργειακού Μοντέλου, μετά τον επαναπροσδιορισμό των δεδομένων Θερμικής Ζώνης και μετά από αλλαγές της γεωμετρίας των Δομών του Archicad ή των ορίων των Ανοιγμάτων. Αυτή η λειτουργία αναδημιουργεί τα χωρικά όρια, εξασφαλίζοντας ότι το ενεργειακό μοντέλο αντικατοπτρίζει την ενημερωμένη κατάσταση του μοντέλου Archicad.
