Το Archicad επιτρέπει την εισαγωγή δεδομένων BIM σε ένα-βήμα, που έχει προκαθοριστεί σε ένα εξωτερικό αρχείο Archicad (διάταξη PLN, PLA ή TPL). Με αυτήν την λειτουργία, εισάγετε το εξής Περιεχόμενο BIM στη μελέτη Archicad:
•Ένα Σύστημα Ταξινόμησης
•Οποιεσδήποτε Ιδιότητες ανήκουν σε αυτό το Σύστημα Ταξινόμησης
•Οι προρρυθμίσεις “Αντιστοιχίας” του IFC Μεταφραστή που αναφέρονται σε αυτό το Σύστημα Ταξινόμησης:
–Αντιστοιχία Τύπου για IFC Εισαγωγή
–Αντιστοιχία Τύπου για IFC Εξαγωγή
–Αντιστοιχία Ιδιότητας για IFC Εξαγωγή
–Αντιστοιχία Ιδιότητας για IFC Εισαγωγή
Εισαγωγή Περιεχομένου BIM από Αρχείο Archicad
Χρησιμοποιήστε την εντολή Εισαγωγή Περιεχομένου BIM για αναζήτηση οποιουδήποτε αρχείου Archicad έχετε προετοιμάσει ή κατεβάσει, και το οποίο περιέχει το απαιτούμενο Σύστημα Ταξινόμησης και άλλους ορισμούς.
1.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > Ταξινομήσεις και Ιδιότητες > Εισαγωγή Περιεχομένου BIM.
2.Από τον διάλογο Συγχώνευση BIM Δεδομένων που εμφανίζεται, αναζητήστε οποιοδήποτε αρχείο Archicad (PLN, PLA ή TPL) το οποίο περιέχει τους ορισμούς Ταξινόμησης/Ιδιότητας/Αντιστοίχησης IFC Μεταφραστή που χρειάζεστε.
3.Πατήστε Άνοιγμα για να εισάγετε αυτά τα δεδομένα.
Δείτε επίσης Συνθήκες για Λήψη ή Εισαγωγή Περιεχομένου BIM.
Λήψη Αρχείου BIM Δεδομένων από Ιστότοπο
Με αυτήν την εντολή, αναζητάτε και κατεβάζετε ένα προδιαμορφωμένο αρχείο Archicad.
Αυτά τα αρχεία, προκαθορισμένα για διάφορα διεθνή πρότυπα, είναι διαθέσιμα στον ιστότοπο της Graphisoft: https://www.graphisoft.com/downloads/archicad/BIM_Data.html
1.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > Ταξινομήσεις και Ιδιότητες > Λήψη Περιεχομένου BIM.

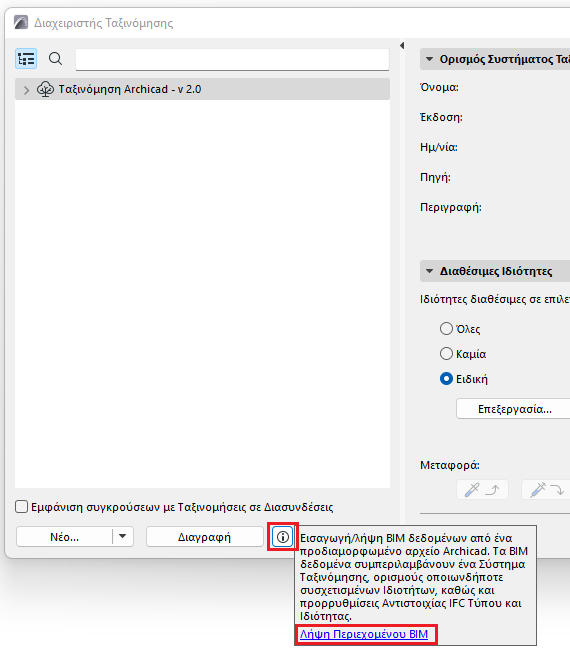

Ο ίδιος σύνδεσμος είναι διαθέσιμος από τους διαλόγους:
–Διαχειριστής Ταξινόμησης
–Διαχειριστής Ιδιότητας
–IFC Μεταφραστές
2.Αυτό σας οδηγεί σε έναν Ιστότοπο της Graphisoft, στον οποίο μπορείτε να διαλέξετε ένα αρχείο Archicad που περιέχει τυπικούς ορισμούς Ταξινόμησης/Ιδιότητας/Αντιστοίχησης.
3.Κατεβάστε το αρχείο σε οποιαδήποτε θέση.
4.Χρησιμοποιήστε Αρχείο > Διαλειτουργικότητα > Ταξινομήσεις και Ιδιότητες > Εισαγωγή Περιεχομένου BIM για να αναζητήσετε και να εισάγετε το αρχείο που κατεβάσατε.
Συνθήκες για Λήψη ή Εισαγωγή Περιεχομένου BIM
Η εισαγωγή θα λειτουργήσει μόνον εάν κανένα από τα εισαγόμενα δεδομένα δεν υπάρχει ήδη στη μελέτη Archicad που γίνεται η λήψη. Εάν υπάρχουν ήδη δεδομένα, θα πάρετε μία προειδοποίηση ότι η εισαγωγή απέτυχε.
Συμβουλευτείτε το Παράθυρο Αναφοράς στο Archicad (πηγαίνετε προς το τέλος του παραθύρου) για να δείτε τα δεδομένα που έχουν πρόβλημα.
Σε αυτήν την περίπτωση, διαγράψτε τα διπλότυπα δεδομένα από τη μελέτη σας και στη συνέχεια χρησιμοποιήστε πάλι την Εισαγωγή Περιεχομένου BIM.
