Χαρακτηριστικά των XREF Αρχείων

Φίλτρο Ριζόχαρτων των XREF Αρχείων - Ενεργοποίηση Μερικού Ανοίγματος

Όταν συνδέετε ένα XREF στη μελέτη σας, το Archicad θα ακολουθήσει τις ρυθμίσεις του Μεταφραστή DXF/DWG που χρησιμοποιήσατε. Αυτός ο Μεταφραστής μπορεί να επιλεγεί και να δείτε τις ρυθμίσεις του στον διάλογο Σύνδεση XREF.

Δείτε: Σύνδεση XREF.

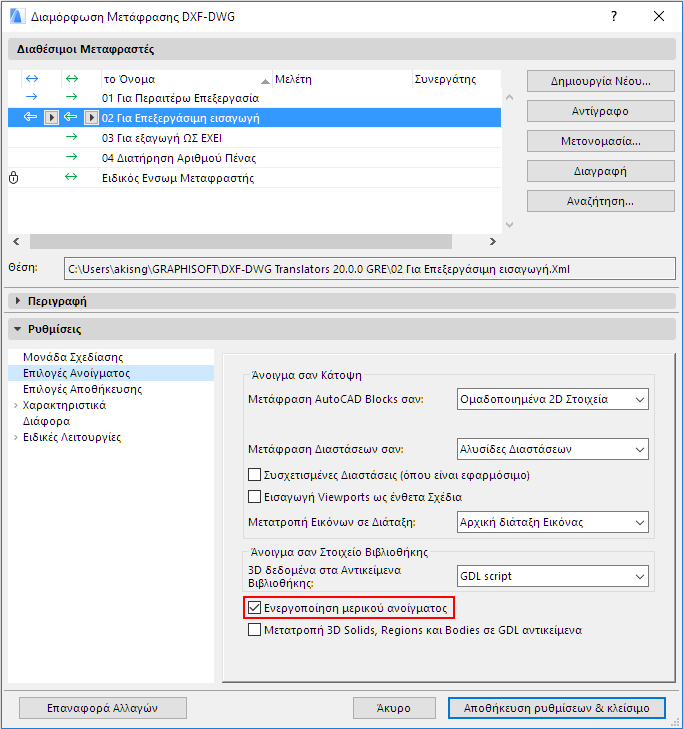

Μία τέτοια ρύθμιση Μεταφραστή είναι το “Ενεργοποίηση Μερικού Ανοίγματος” του τμήματος Επιλογές Ανοίγματος στις Ρυθμίσεις Μεταφραστή:

Αν αυτή η ρύθμιση είναι τσεκαρισμένη, τότε κάθε φορά που συνδέετε ένα αρχείο XREF, θα εμφανίζεται στην οθόνη ο διάλογος Μερικό Άνοιγμα, επιτρέποντας να διαλέξετε τα ριζόχαρτα που θέλετε να προσαρτηθούν μαζί με το σχέδιο.

Δείτε “Ενεργοποίηση Μερικού Ανοίγματος” στο: Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG).

Ρυθμίσεις Ριζόχαρτων των Συνδεδεμένων XREF Αρχείων

Κατά την προσάρτηση ενός αρχείου εξωτερικής αναφοράς σε μία Μελέτη του Archicad, δημιουργείται ένα ριζόχαρτο για αυτό το αρχείο.

Εξαίρεση: Εάν έχετε τσεκάρει τη ρύθμιση Μερικό Άνοιγμα (δείτε παραπάνω) και αυτό το όνομα ριζόχαρτου είναι ατσεκάριστο στον διάλογο Μερικό Άνοιγμα, αυτό το ριζόχαρτο δεν θα δημιουργηθεί στη μελέτη Archicad.

Τα ονόματα των ριζόχαρτων που προκύπτουν θα έχουν την ακόλουθη μορφή:
‘ΟΝΟΜΑ_XREF | ΟΝΟΜΑ_ΡΙΖΟΧΑΡΤΟΥ’.

Για παράδειγμα, το ριζόχαρτο PEN_56 ενός αρχείου DWG το οποίο είχε προσαρτηθεί στη μελέτη με το όνομα XREF 3D_STUFF, θα γίνει το ριζόχαρτο 3D_STUFF|PEN_56.

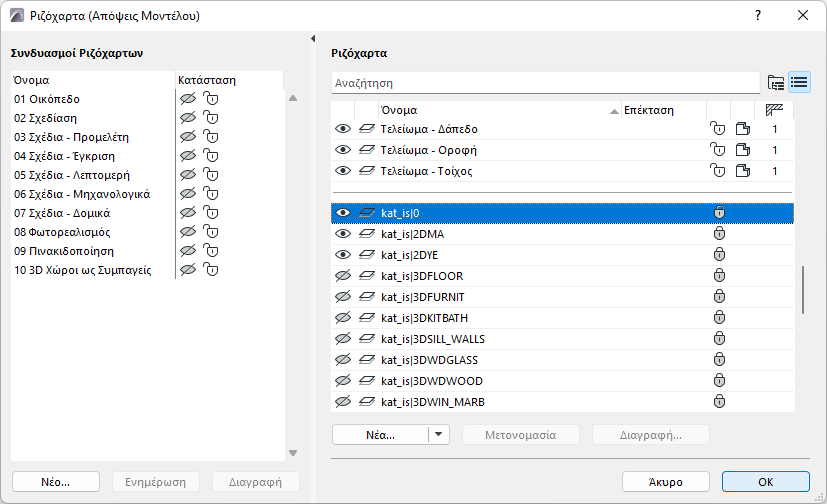

Στις Ρυθμίσεις Ριζόχαρτων του Archicad, τα ριζόχαρτα οποιωνδήποτε συνημμένων XREFs εμφανίζονται σε ξεχωριστή λίστα, κάτω από τη λίστα των ριζόχαρτων.

Τα XREF ριζόχαρτα δεν είναι διαθέσιμα από τα pop-up επιλογής ριζόχαρτου στα άλλα μέρη της διεπαφής με το χρήστη (π.χ.. Διάλογοι Ρυθμίσεων Εργαλείου και Παλέτα Πληροφοριών). Εντούτοις, αν ένα XREF στοιχείο συμπεριλαμβάνεται στην τελευταία επιλογή, το XREF ριζόχαρτο εμφανίζεται - μόνο σαν πληροφόρηση (με πλάγια γραφή) - στο pop-up επιλογής ριζόχαρτου.

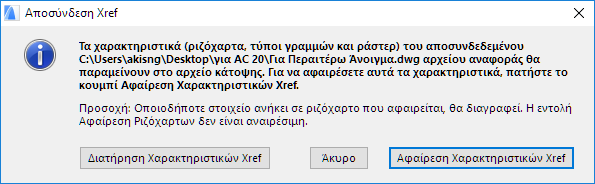

Όταν το XREF είναι αποσυνδεδεμένο, ένας διάλογος σας επιτρέπει να επιλέξετε μεταξύ διατήρησης ή αφαίρεσης των χαρακτηριστικών των αποσυνδεδεμένων XREFs, συμπεριλαμβανομένων των ριζόχαρτων, των τύπων γραμμής και ράστερ.
