Ένα μοντέλο Archicad που εξάγεται σε Rhino μεταφέρει μόνο γεωμετρικές πληροφορίες, επειδή το Rhino χειρίζεται μόνο αυτού του τύπου τα δεδομένα.
Στο Rhino, τα στοιχεία του Archicad είναι διακριτά, επιλέξιμα στοιχεία. Τα χαρακτηριστικά που έχουν σχέση με το στοιχείο (χρώμα επιφάνειας, υφή), η αρχική δομή ριζόχαρτων του Archicad και η ομαδοποίηση στοιχείων, διατηρούνται.
Μη γεωμετρικά δεδομένα (π.χ. ιδιότητες, ετικέτες, δεδομένα πινάκων, ποσότητες, κ.λπ.) δεν μεταφέρονται. Η αντιστοίχηση των AC υφών δεν υποστηρίζεται.
Εξαγωγή Μοντέλου Archicad σε Rhino

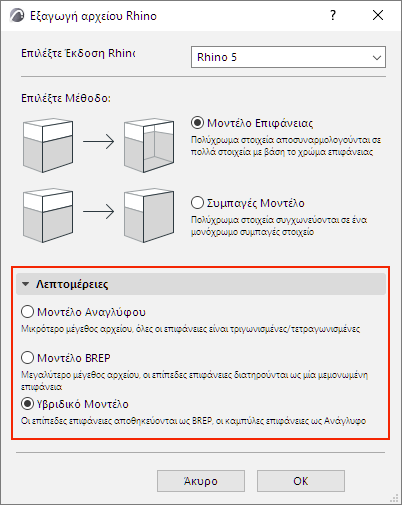

1.Από το 3D παράθυρο, χρησιμοποιήστε Αποθήκευση Ως 3D Μοντέλο Rhino (.3dm) για να εξάγετε τμήμα ή ολόκληρο το μοντέλο Archicad σε Rhino.
2.Πατήστε Επιλογές στον διάλογο Αποθήκευση Ως, για να προσπελάσετε πρόσθετες επιλογές:
Επιλέξτε Έκδοση Rhino
Επιλέξτε την έκδοση του Rhino που θέλετε να εξάγετε.
Μοντέλο Επιφάνειας
Επιλέξτε την, εάν θέλετε οι επιφάνειες των στοιχείων Archicad να διατηρούν τα αρχικά τους χρώματα στο Rhino. Κάθε πολύχρωμο στοιχείο Archicad πρέπει να αποσυναρμολογηθεί σε αρκετά στοιχεία Rhino.
Σημείωση: Μολονότι ένα απλό στοιχείο Archicad μπορεί να έχει διαφορετικό χρώμα για κάθε επιφάνεια, ένα απλό στοιχείο Rhino μπορεί να έχει μόνο ένα χρώμα για όλες τις επιφάνειες. Επομένως, για να διατηρηθούν τα χρώματα όλων των επιφανειών ενός πολύχρωμου στοιχείου Archicad, θα αποσυναρμολογηθεί σε πολλά στοιχεία (το καθένα από αυτά με διαφορετικό χρώμα) στο Rhino.
Χρησιμοποιήστε την επιλογή Μοντέλο Επιφάνειας εάν χρησιμοποιείτε το εξαγόμενο μοντέλο Archicad ως μοντέλο αναφοράς (π.χ. μοντελοποιείτε μέρος της μελέτης στο Rhino, και θέλετε να βλέπετε τα στοιχεία που το περιβάλλουν και τα οποία δημιουργήθηκαν με το Archicad να έχουν τα σωστά τους χρώματα).
Συμπαγές Μοντέλο
Με αυτή την επιλογή, τα συμπαγή στοιχεία Archicad ερμηνεύονται στο Rhino ως ένα μεμονωμένο Ανάγλυφο ή μία Πολυεπιφάνεια. Επομένως, θα έχει ένα απλό χρώμα στο Rhino (ακόμα και εάν το πρωτότυπο στοιχείο Archicad χρησιμοποιούσε διαφορετικά χρώματα για κάθε επιφάνειά του).
Χρησιμοποιήστε την επιλογή Συμπαγές Μοντέλο, για παράδειγμα, εάν χρησιμοποιείτε το μοντέλο Rhino σε μία προσομοίωση, όπου τα χρώματα είναι λιγότερο σημαντικά.
Λεπτομερείς Επιλογές (Προηγμένες)
Σημείωση: Οι προκαθορισμένες επιλογές θα λειτουργούν για τους περισσότερους χρήστες. Ωστόσο, μπορείτε να κάνετε κλικ στην καρτέλα Λεπτομέρειες για να δείτε και να αλλάξετε τις ρυθμίσεις εξαγωγής, εάν είναι απαραίτητο.
Με δεδομένες τις διαφορές λειτουργίας του Archicad και του Rhino με τις καμπύλες επιφάνειες και ακμές, το Archicad επιδιώκει να βελτιστοποιήσει τον τρόπο ερμηνείας κάθε στοιχείου. Αυτό το ισχύει ειδικά για τα σύνθετης δομής στοιχεία και Μορφές του Archicad, που μπορεί να έχουν καμπύλα τμήματα και/ή πολλές επιφάνειες.
Η αρχική ρύθμιση είναι Υβριδικό – μία έξυπνη μέθοδος που ερμηνεύει κάθε στοιχείο είτε ως BREP, είτε ως Ανάγλυφο, ανάλογα με τη γεωμετρία της επιφάνειάς του – επομένως θα καταλήξετε να έχετε και τα δύο είδη στοιχείων στο Rhino.
•Εάν το στοιχείο αποτελείται μόνο από επίπεδες Επιφάνειες, εξάγεται αυτομάτως στο Rhino ως BREP
•Εάν το στοιχείο έχει καμπύλες επιφάνειες, εξάγεται αυτομάτως στο Rhino ως ένα Ανάγλυφο
Ωστόσο, μπορεί να θέλετε να εξασφαλίσετε ότι όλα τα στοιχεία μοντέλου στο Rhino θα ερμηνεύονται ενιαία είτε ως Ανάγλυφο, είτε ως BREP (για παράδειγμα, για απλοποιημένη περαιτέρω επεξεργασία ή για εξαγωγή σε ένα τρίτο πρόγραμμα το οποίο δεν αναγνωρίζει Ανάγλυφα).
•Μοντέλο BREP (Αναπαράσταση Ορίων)
–Μεγαλύτερο μέγεθος αρχείου από ένα Μοντέλο Αναγλύφου
–Μπορεί να ερμηνεύσει οπές και πολύπλευρα πολύγωνα
–Ο εσωτερικός τριγωνισμός των καμπύλων επιφανειών δεν είναι ορατός (εμφανίζεται μόνον η καμπύλη ορίου)
–Ο χρήστης δεν ελέγχει την μη ομαλή έναντι της ομαλής σκίασης στις ακμές
•Μοντέλο Αναγλύφου
–Μικρότερο μέγεθος αρχείου από εκείνο του Μοντέλου BREP
–Όλες οι επιφάνειες προκύπτουν από τριγωνισμό ή τετραγωνισμό. Επομένως, ένα πολυπλοκότερο στοιχείο (π.χ. πολύπλευρο πολύγωνο ή στοιχείο με μία οπή) προκύπτει από τριγωνισμό και δημιουργούνται πρόσθετες ακμές
–Η κατάσταση εμφάνισης/απόκρυψης ακμών στοιχείου δεν ελέγχεται μεμονωμένα, με αποτέλεσμα η εμφάνιση όλων των ακμών στοιχείου είναι ενιαία με την επιλογή Mesh Wires
Για κάθε ακμή, μπορείτε να ρυθμίσετε εάν η σκίασή της θα είναι μη ομαλή ή ομαλή.
